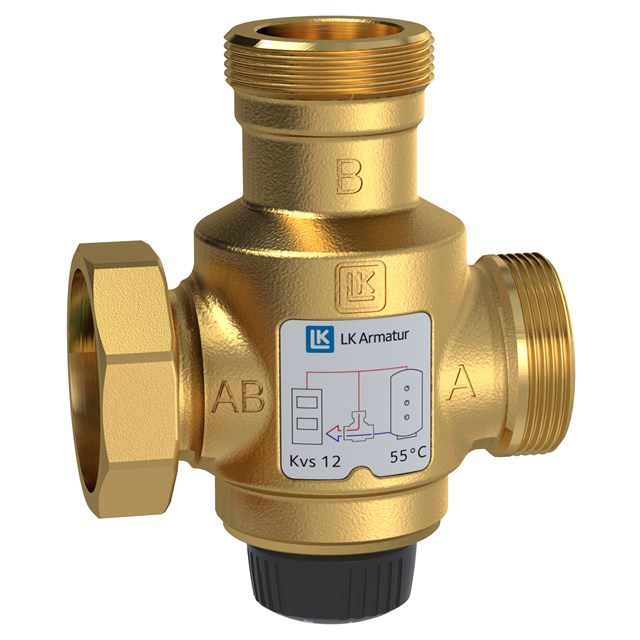

LK 823 ThermoVar® R

LK 823 ThermoVar® R

  • Aumenta l'efficienza del sistema
  • Impedisce la formazione di condensa e catrame
  • Temperatura regolabile

LK 823 ThermoVar® R è una valvola anticondensa con funzionamento termostatico a tre vie per il collegamento di caldaie a biomasse con il sistema di accumulo. La valvola è progettata per garantire un’ottimale st...

Per saperne di più

LK 823 ThermoVar® R

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

LK 823 R - Filettatura femmina

LK 823 R - Filettatura femmina 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182386 Rp 1¼" 9,0 105 128 76 Ø 62 55-70 °C 1,2
182445 Rp 1¼" 9,0 105 128 76 Ø 62 45 - 60 °C 1,2

182386

Dim. Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Commento 55-70 °C
Peso (kg) 1,2
Schizzo dimensionale
Carello

182445

Dim. Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Commento 45 - 60 °C
Peso (kg) 1,2
Schizzo dimensionale
Carello
LK 823 R - Filettatura maschio

LK 823 R - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182388 G 1½" 9,0 105 128 76 Ø 62 55 - 70 °C 1,2
182446 G 1½" 9,0 105 128 76 Ø 62 45-60 °C 1,2

182388

Dim. G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Commento 55 - 70 °C
Peso (kg) 1,2
Schizzo dimensionale
Carello

182446

Dim. G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Commento 45-60 °C
Peso (kg) 1,2
Schizzo dimensionale
Carello
LK 823 R - Dado girevole

LK 823 R - Dado girevole 2 articoli

Codice Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182389 G 1¼" 1½" Dado 9,0 87 121 69 41 55 55 - 70 °C 0,9
182447 G 1¼” 1½" Dado 9,0 87 121 69 41 55 45 - 60 °C 0,9

182389

Dim. G 1¼"
Dim. 2 1½" Dado
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Commento 55 - 70 °C
Peso (kg) 0,9
Schizzo dimensionale
Carello

182447

Dim. G 1¼”
Dim. 2 1½" Dado
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Commento 45 - 60 °C
Peso (kg) 0,9
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 823 ThermoVar® R è una valvola anticondensa con funzionamento termostatico a tre vie per il collegamento di caldaie a biomasse con il sistema di accumulo. La valvola è progettata per garantire un’ottimale strati­ficazione della temperatura nel sistema di accumulo e, contemporaneamente, garantire una elevata temperatura di ritorno verso la caldaia.
Questo aumenta l’efficienza del sistema e garantisce una lunga durata della caldaia in quanto riduce la formazione di condensa e catrame.

La valvola regola il flusso su due vie e pertanto non serve installare una valvola di bilanciamento sul circuito tra la caldaia e la valvola anticondensa. L’elemento termostatico apre la via A quando la temperatura dell’acqua sulla via AB verso la caldaia raggiunge la temperatura nominale di apertura della valvola. La via di by-pass B si chiude quando la temperatura dell’acqua di ritorno sulla via A supera di circa 10 °C la temperatura nominale di apertura della valvola.
La valvola è regolabile entro l’intervallo da 55 °C a 70 °C

LK 823 ThermoVar® R può essere fornita con isolante, vedere sotto Accessori. Per maggiori informazioni sull'isolante, vedere la scheda prodotto dei gusci isolanti LK.

La valvola può essere montata in qualsiasi posizione. LK 823 ThermoVar® R può essere montata a destra o a sinistra.

Dati tecnici

Temperatura di apertura: 55 - 70 °C
Temperatura di esercizio: Min. 5 °C/Max. 95 °C
Temperatura ambiente: Min 5 ºC/Max 60 ºC
Pressione massima di esercizio: 1.0 MPa (10 bar)
Differenza massima di pressione: 100 kPa (1 bar)
Perdita interna: < 0,5% di Kvs a 100 kPa
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Materiale, corpo valvola: Ottone EN 1982 CB753S
Materiale, piastra esterna: Ottone EN 12165 CW617N
Materiale, guarnizioni: EPDM

Applicazione

Schemi tecnici

Capacità

Downloads

Scheda tecnica

LK 823 ThermoVar® R

Manuale d'istruzioni

823 ThermoVar R - Instruction_248269

Accessori e ricambi

Codice Articolo Posizione
187330 Kit di ricambio 823R 1
187310 LK Isolante, 551 (Kvs 3,2-4,2) / 552 2
095352 LK 823 Raccordo pompa 1 " 3
095351 LK 823 Raccordo pompa 1¼" 3
