LK 822 ThermoBac

Interno

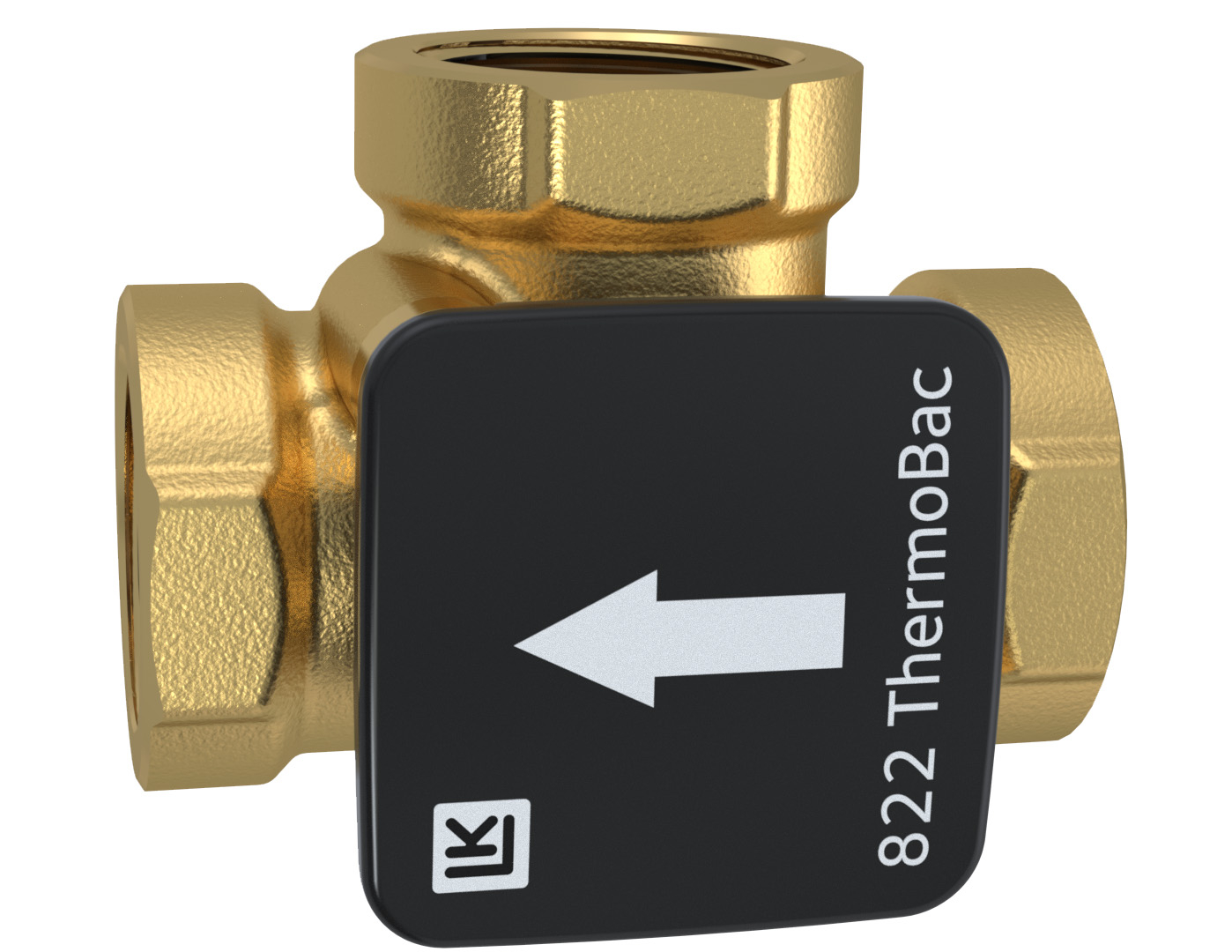

LK 822 ThermoBac

LK 822 ThermoBac è una valvola di ritegno a tre vie con perdite di carico particolarmente ridotte e adatta a grandi portate. Questa valvola è particolarmente indicata per impianti di riscaldamento con sistema d...

Per saperne di più

LK 822 ThermoBac

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

LK 822 - Filettatura femmina

LK 822 - Filettatura femmina 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm Peso (kg) Schizzo dimensionale Lista di articoli
181109 Rp 1" 14,0 82 41 67 21 35 0,7
181110 Rp 1¼" 16,0 84 42 68 24 39 0,7

181109

Dim. Rp 1"
Kvs m³/h 14,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Peso (kg) 0,7
Schizzo dimensionale
Carello

181110

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Peso (kg) 0,7
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

Informazioni dettagliate

Descrizione

LK 822 ThermoBac è una valvola di ritegno a tre vie con perdite di carico particolarmente ridotte e adatta a grandi portate. Questa valvola è particolarmente indicata per impianti di riscaldamento con sistema di accumulo. La valvola di ritegno impedisce il ricircolo dal sistema di accumulo verso la caldaia quando la combustione è esaurita. In caso di mancanza di energia elettrica o di guasto sulla pompa, la valvola di ritegno LK 822 ThermoBac si apre automaticamente per permettere la circolazione naturale.

LK 822 ThermoBac può essere fornita con isolante, vedere sotto Accessori. Per maggiori informazioni sull'isolante, vedere la scheda prodotto dei gusci isolanti LK.

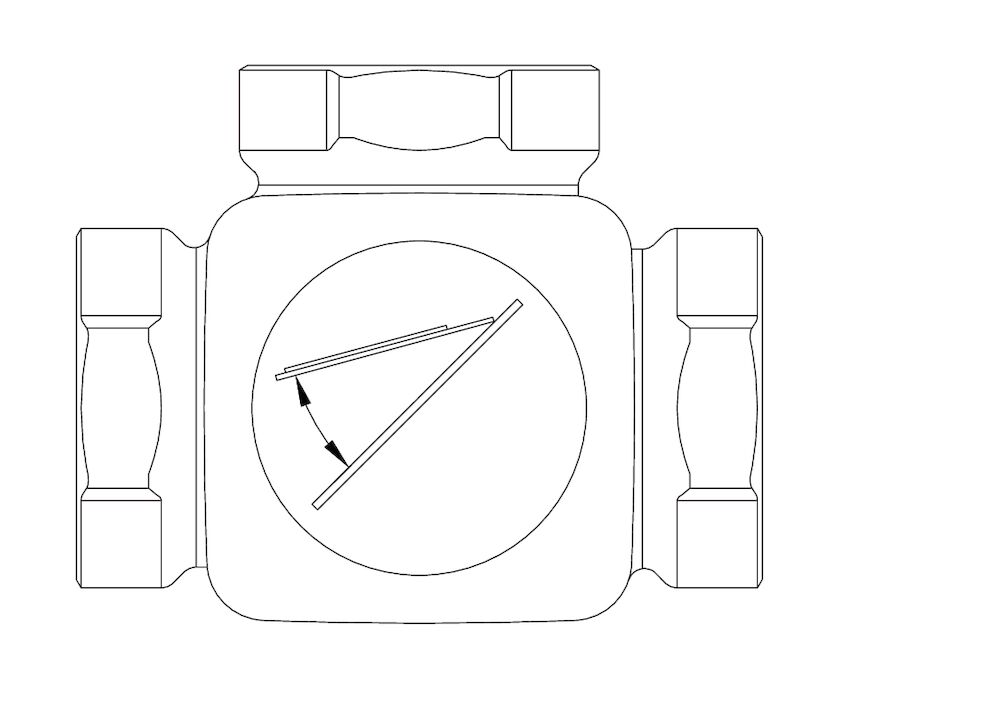

Il montaggio della valvola deve essere fatto in modo che l’otturatore interno della valvola si chiuda sotto l’effetto della gravità.

Dati tecnici

Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 50 kPa (0,5 bar)
Temperatura di esercizio: Min. 5 °C/Max. 110 °C
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, piastra esterna: Ottone EN 12165 CW617N
Materiale, guarnizioni: EPDM

Applicazione

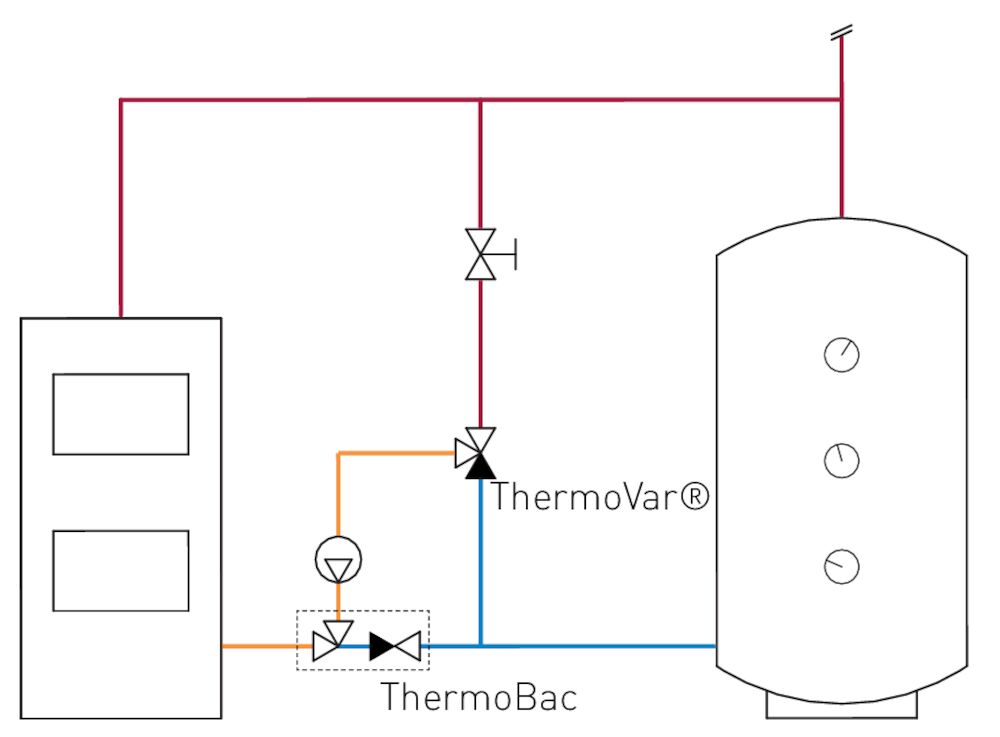

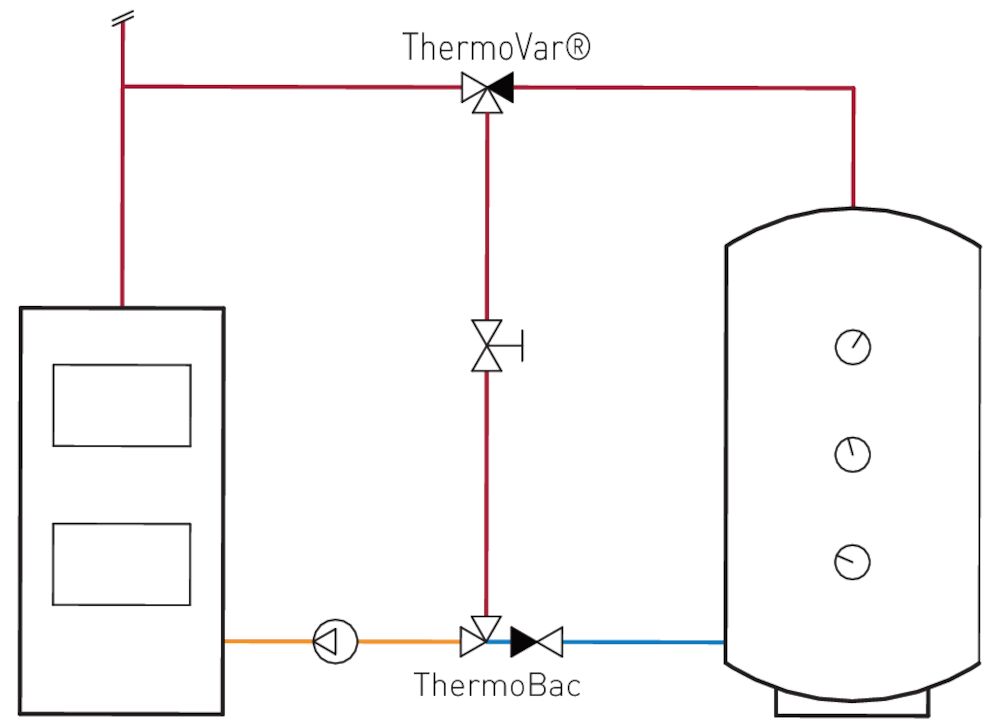

Schemi tecnici

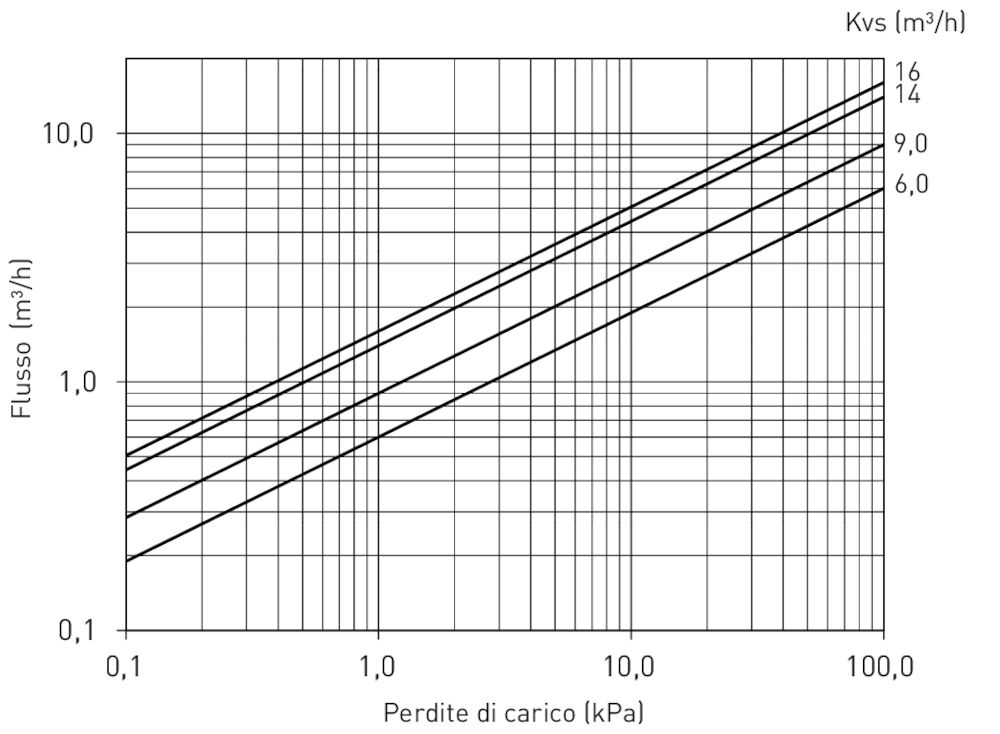

Capacità

Downloads

Scheda tecnica

LK 822 ThermoBac

Manuale d'istruzioni

822 ThermoBac - Instruction_148359

Manuale d'istruzioni

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Certificati/Omologazioni

CE Declaration of Conformity - 822, 826.pdf

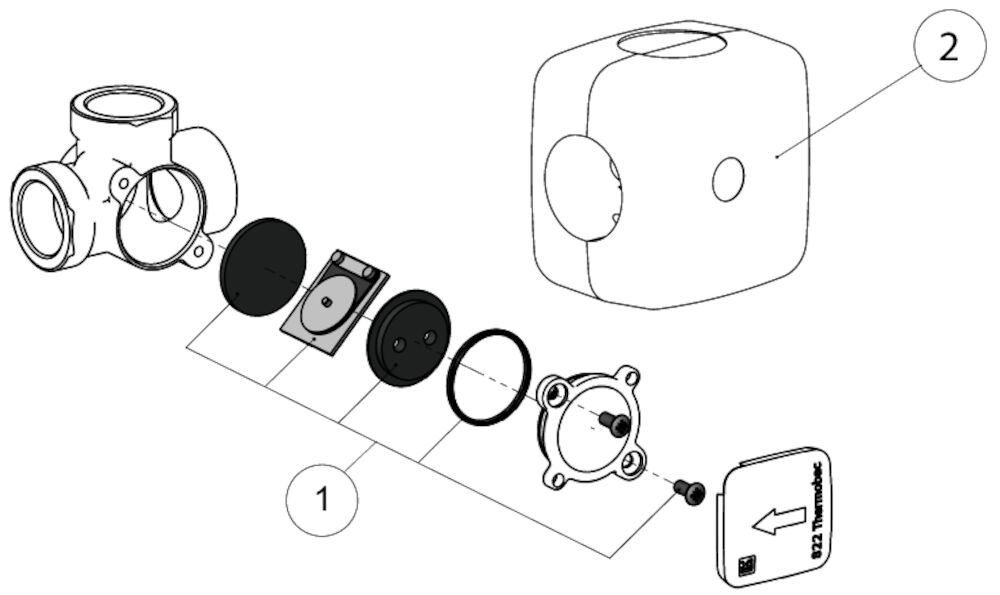

Accessori e ricambi

Codice Articolo Posizione
187072 Kit 822, DN 15-32 1
187107 Isolante, DN 15-20 2
187108 Isolante, DN 25-32 2
