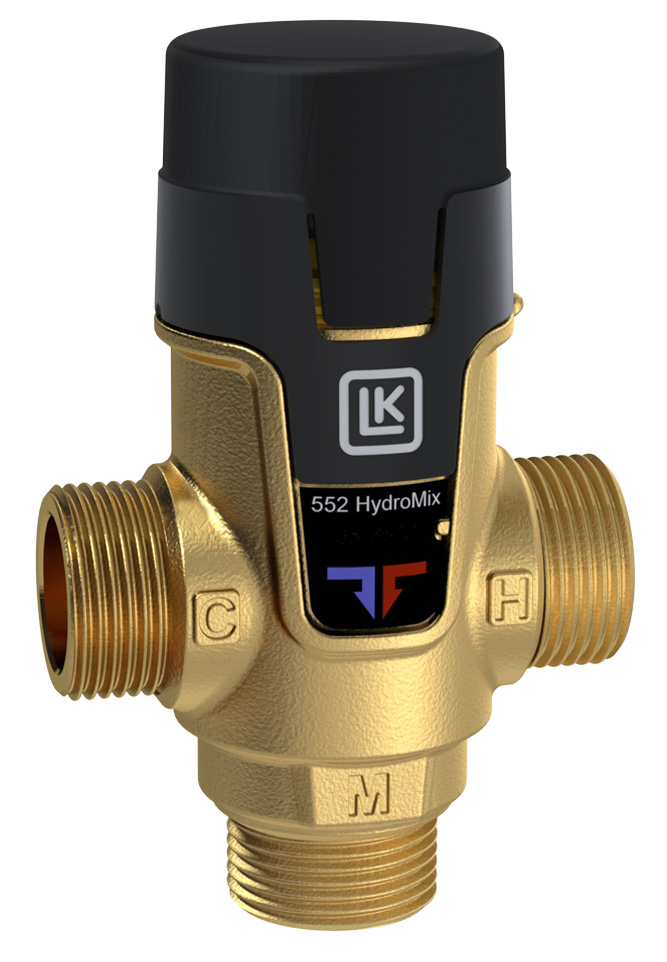

LK 552 HydroMix è una valvola miscelatrice simmetrica per impianti per acqua sanitaria e per sistemi di riscaldamento. La valvola miscelatrice ha un elemento termostatico per regolare la temperatura dell’acqua ...
Per saperne di più
LK 552 HydroMix

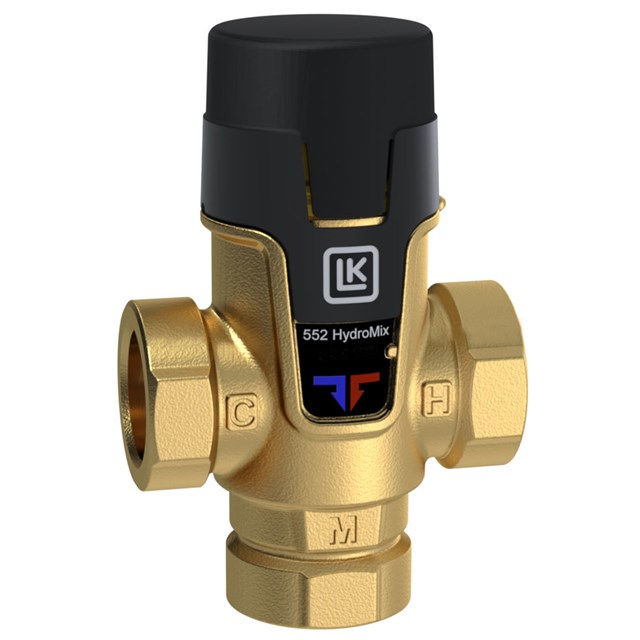

LK 552 - Filettatura femmina 4 articoli

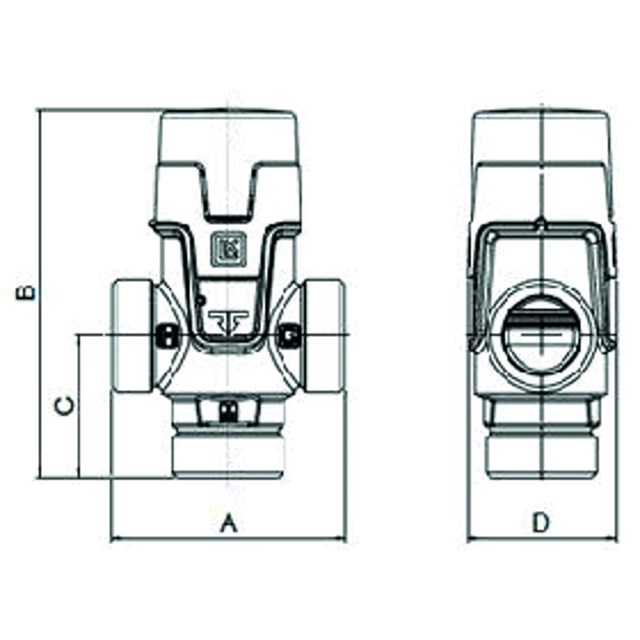

Codice | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Commento | Peso (kg) | Schizzo dimensionale | Lista di articoli |
---|---|---|---|---|---|---|---|---|---|---|
182234 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
|
|
182237 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
|
|
182256 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,9 |
|
|
182260 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,9 |
|
182234
Dim. | Rp ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Commento | 35 - 65 °C |
Peso (kg) | 0,6 |
Schizzo dimensionale | |
Carello |
|
182237
Dim. | Rp ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Commento | 25 - 45 °C |
Peso (kg) | 0,6 |
Schizzo dimensionale | |
Carello |
|
182256
Dim. | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Commento | 35 - 65 °C |
Peso (kg) | 0,9 |
Schizzo dimensionale | |
Carello |
|
182260
Dim. | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Commento | 25 - 45 °C |
Peso (kg) | 0,9 |
Schizzo dimensionale | |
Carello |
|
Codice 182234
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Codice 182237
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Codice 182256
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Codice 182260
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |

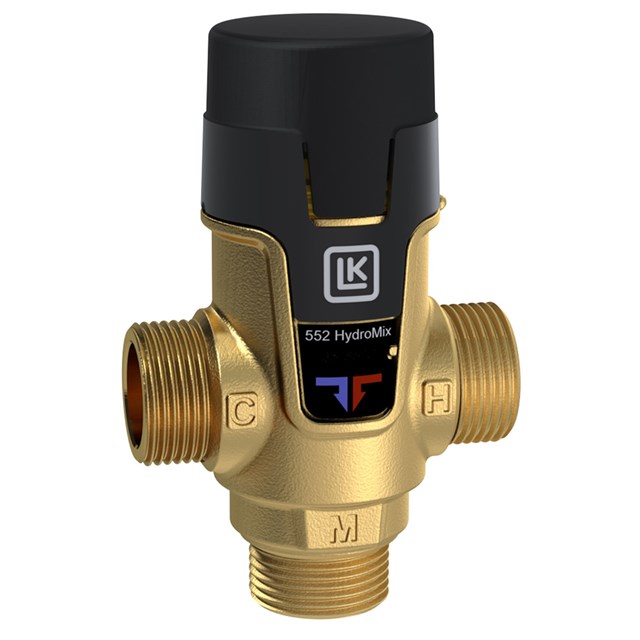

LK 552 - Filettatura maschio 8 articoli
Codice | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Commento | Peso (kg) | Schizzo dimensionale | Lista di articoli |
---|---|---|---|---|---|---|---|---|---|---|
182235 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,5 |
|
|
182236 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
|
|
182238 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,5 |
|
|
182239 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
|
|
182257 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,7 |
|
|
182258 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,8 |
|
|
182261 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,7 |
|
|
182262 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,8 |
|
182235
Dim. | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Commento | 35 - 65 °C |
Peso (kg) | 0,5 |
Schizzo dimensionale | |
Carello |
|
182236
Dim. | G 1" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Commento | 35 - 65 °C |
Peso (kg) | 0,6 |
Schizzo dimensionale | |
Carello |
|
182238
Dim. | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Commento | 25 - 45 °C |
Peso (kg) | 0,5 |
Schizzo dimensionale | |
Carello |
|
182239
Dim. | G 1" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Commento | 25 - 45 °C |
Peso (kg) | 0,6 |
Schizzo dimensionale | |
Carello |
|
182257
Dim. | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Commento | 35 - 65 °C |
Peso (kg) | 0,7 |
Schizzo dimensionale | |
Carello |
|
182258
Dim. | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Commento | 35 - 65 °C |
Peso (kg) | 0,8 |
Schizzo dimensionale | |
Carello |
|
182261
Dim. | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Commento | 25 - 45 °C |
Peso (kg) | 0,7 |
Schizzo dimensionale | |
Carello |
|
182262
Dim. | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Commento | 25 - 45 °C |
Peso (kg) | 0,8 |
Schizzo dimensionale | |
Carello |
|
Codice 182235
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Codice 182236
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Codice 182238
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Codice 182239
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Codice 182257
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Codice 182258
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Codice 182261
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Codice 182262
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Descrizione
LK 552 HydroMix è una valvola miscelatrice simmetrica per impianti per acqua sanitaria e per sistemi di riscaldamento. La valvola miscelatrice ha un elemento termostatico per regolare la temperatura dell’acqua al valore desiderato. La valvola ha una funzione antiscottatura che chiude il flusso di acqua calda nel caso in cui la fornitura d’acqua fredda non funzioni.

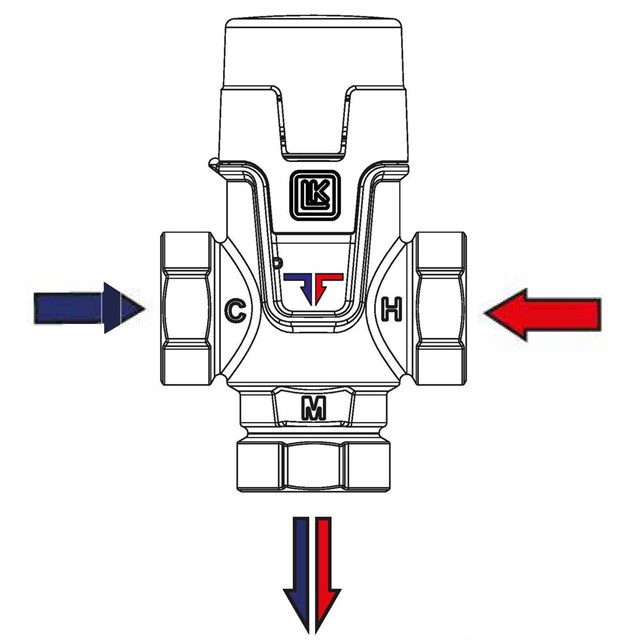

La freccia sul corpo valvola indica la direzione del flusso.
C = acqua fredda in entrata
H = acqua calda in entrata
M = acqua calda miscelata in uscita
Nel caso di montaggio su una caldaia o su un serbatoio di accumulo, l’installazione deve essere eseguita interponendo un tubo distanziale; si dovrà inoltre proteggere la valvola dal calore radiante.
La manopola della valvola viene usata per impostare la temperatura desiderata dell’acqua calda miscelata entro l’intervallo specificato. Il coperchio di protezione impedisce che l’impostazione della temperatura sia modificata accidentalmente.
La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.
Dati tecnici
Temperatura di esercizio: | Min. 5 °C/Max. 95 °C |
Temperatura dell'acqua miscelata: |
Min. 25 °C/Max. 45 °C Min. 35 °C/Max. 65 °C |
Pressione massima di esercizio: | 1,0 MPa (10 bar) |
Fluidi 1: | Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30% |
Filettatura standard: | Rp - filettatura femmina, G - filettatura maschio |
Materiale, corpo valvola: | Ottone EN 12165 CW617N |
Altri dati: | Stabilità della temperatura ±3 °C |

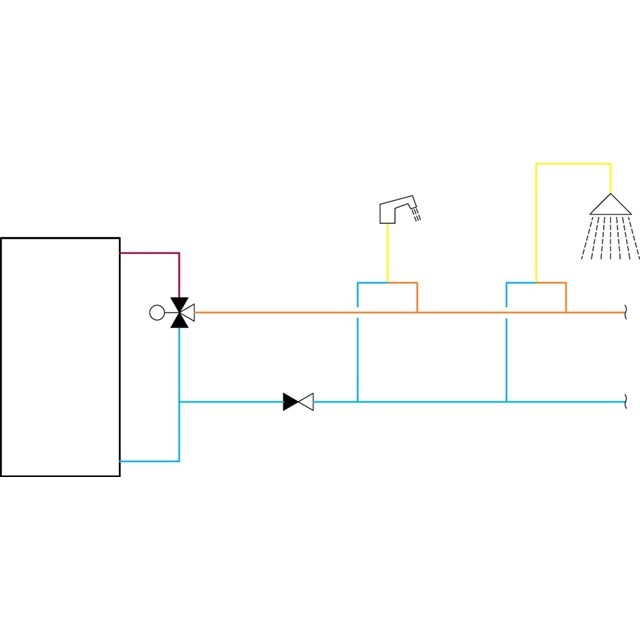

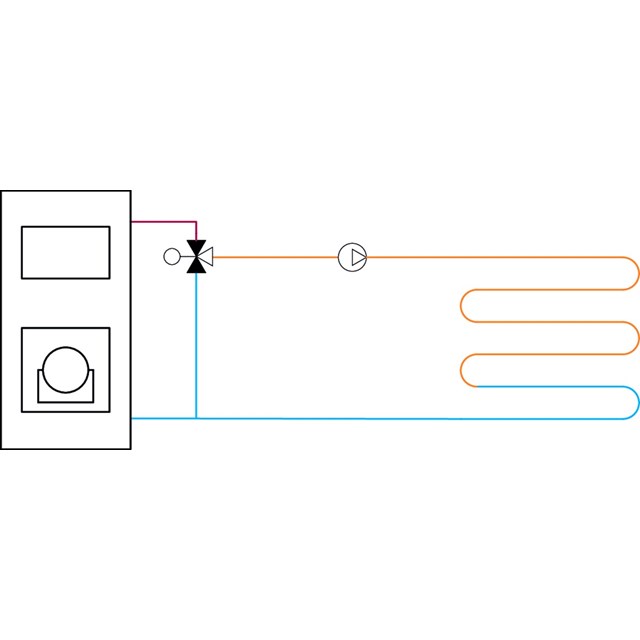

Applicazione
Schemi tecnici

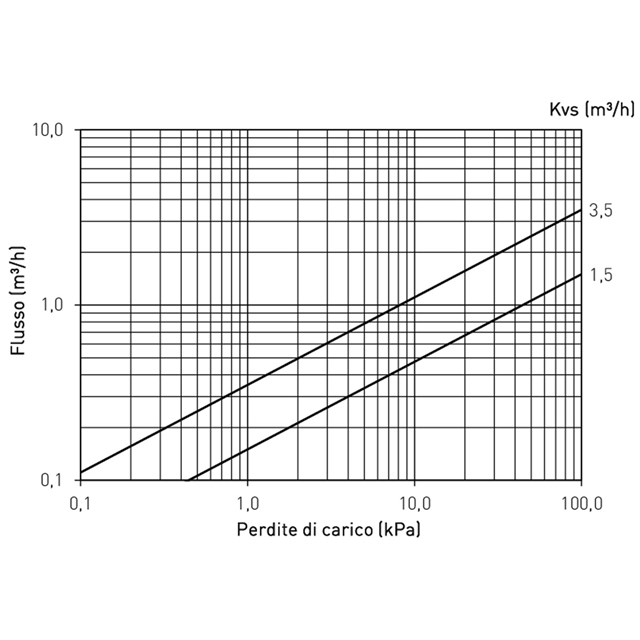

CAPACITÀ

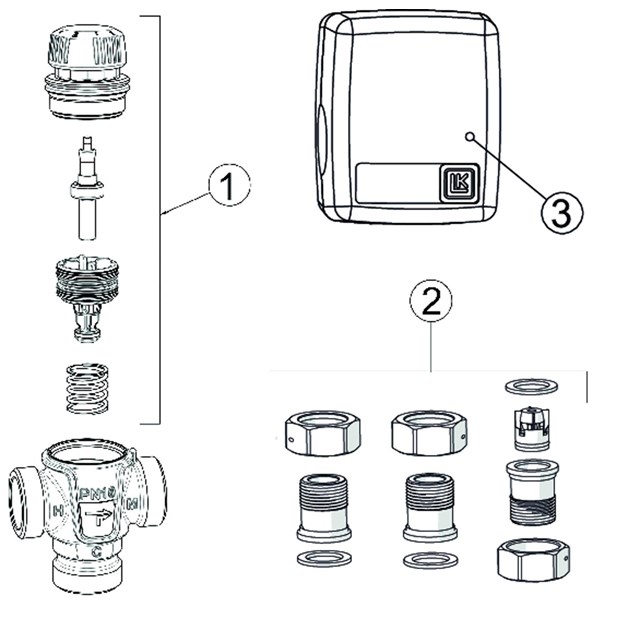

Codice | Articolo | Posizione |
---|---|---|
095360 | Kit di ricambio 552, 25 - 45 °C | 1 |
095361 | Kit di ricambio 552, 35 - 65 °C | 1 |
095362 | Kit di ricambio 552, 25 - 45 °C (Kvs 3,5) | 1 |
095363 | Kit di ricambio 552, 35 - 65 °C (Kvs 3,5) | 1 |
092052 | Kit di connessione G ¾” x 1” con dado, guarnizioni, 1 valvola di ritegno | 2 |
092053 | Kit di connessione G ¾” x 1” con dado, guarnizioni, 2 valvole di ritegno | 2 |
092333 | Kit di connessione M 1" x 1¼" con dado, guarnizioni, 1 valvola di ritegno | 2 |
092334 | Kit di connessione G 1” x 1¼” con dado, guarnizioni, 2 valvole di ritegno | 2 |
187310 | LK Isolante, 551 (Kvs 3,2-4,2) / 552 | 3 |
Dati tecnici
Temperatura di esercizio: | Min. 5 °C/Max. 95 °C |
Temperatura dell'acqua miscelata: |
Min. 25 °C/Max. 45 °C Min. 35 °C/Max. 65 °C |
Pressione massima di esercizio: | 1,0 MPa (10 bar) |
Fluidi 1: | Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30% |
Filettatura standard: | Rp - filettatura femmina, G - filettatura maschio |
Materiale, corpo valvola: | Ottone EN 12165 CW617N |
Altri dati: | Stabilità della temperatura ±3 °C |
LK 552 HydroMix è una valvola miscelatrice simmetrica per impianti per acqua sanitaria e per sistemi di riscaldamento. La valvola miscelatrice ha un elemento termostatico per regolare la temperatura dell’acqua al valore desiderato. La valvola ha una funzione antiscottatura che chiude il flusso di acqua calda nel caso in cui la fornitura d’acqua fredda non funzioni.
CAPACITÀ
LK 552 - Filettatura femmina
Codice | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Commento | Peso (kg) |
---|---|---|---|---|---|---|---|---|
182234 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
182237 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
182256 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,9 |
182260 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,9 |
LK 552 - Filettatura maschio
Codice | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Commento | Peso (kg) |
---|---|---|---|---|---|---|---|---|
182235 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,5 |
182236 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
182238 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,5 |
182239 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
182257 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,7 |
182258 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,8 |
182261 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,7 |
182262 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,8 |
Accessori e ricambi
Codice | Articolo | Posizione |
---|---|---|
095360 | Kit di ricambio 552, 25 - 45 °C | 1 |
095361 | Kit di ricambio 552, 35 - 65 °C | 1 |
095362 | Kit di ricambio 552, 25 - 45 °C (Kvs 3,5) | 1 |
095363 | Kit di ricambio 552, 35 - 65 °C (Kvs 3,5) | 1 |
092052 | Kit di connessione G ¾” x 1” con dado, guarnizioni, 1 valvola di ritegno | 2 |
092053 | Kit di connessione G ¾” x 1” con dado, guarnizioni, 2 valvole di ritegno | 2 |
092333 | Kit di connessione M 1" x 1¼" con dado, guarnizioni, 1 valvola di ritegno | 2 |
092334 | Kit di connessione G 1” x 1¼” con dado, guarnizioni, 2 valvole di ritegno | 2 |
187310 | LK Isolante, 551 (Kvs 3,2-4,2) / 552 | 3 |
