Descrizione

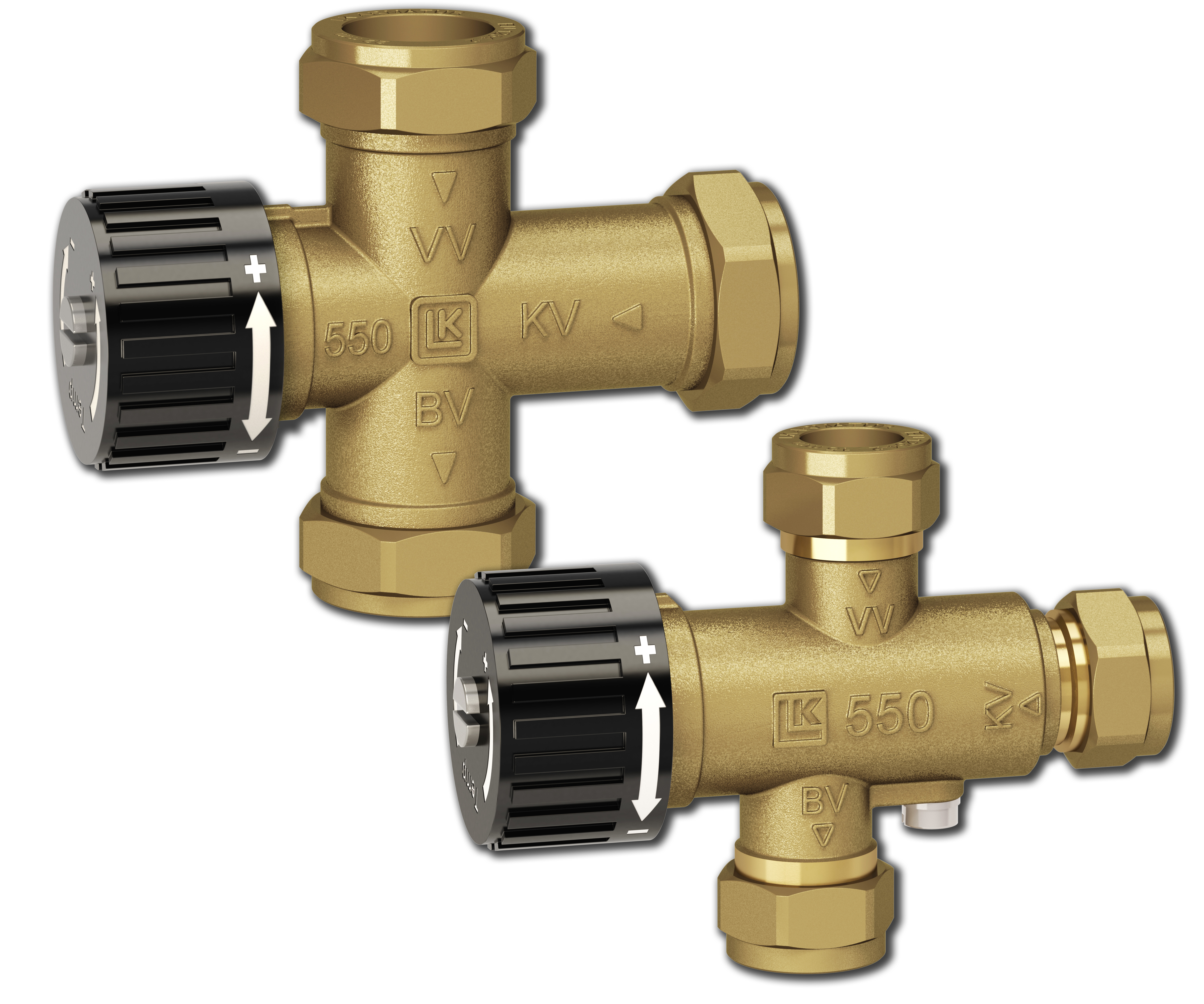

LK 550 AquaMix è una valvola miscelatrice per impianti per acqua sanitaria con elemento termostatico per regolare la temperatura dell’acqua miscelata. L’installazione della valvola di ritegno sulla connessione dell’acqua fredda impedisce il ricircolo naturale - vedi elenco accessori. Le valvole con connessioni G ½” e con raccordi a compressione 15 mm sono fornite complete di vite di areazione per facilitare lo svuotamento del bollitore.
La freccia sul corpo valvola indica la direzione del flusso.
KV = acqua fredda in entrata
VV = acqua calda in entrata
BV = acqua calda miscelata in uscita
Per il montaggio ad una connessione con filettatura maschio, usare il adattatore LK 373 - vedi elenco accessori.
Nel caso di montaggio su una caldaia o su un serbatoio di accumulo, l’installazione deve essere eseguita interponendo un tubo distanziale; si dovrà inoltre proteggere la valvola dal calore radiante.
La manopola della valvola viene usata per impostare la temperatura desiderata dell’acqua calda miscelata, da 38 °C a 65 °C. La temperatura massima può essere tarata come segue:
Aumentare la temperatura massima:
Ruotare la manopola in senso antiorario fino a (+). Svitare la vite e sollevare leggermente la manopola. Ruotare la manopola in senso orario fino a (-) senza che sia innestata sull’asta. Le regolazioni avvengono a scatti minimi. ¼ di giro corrisponde a circa 7 °C. Rimontare la manopola e controllare che si innesti. Serrare la vite e quindi ruotare la manopola fino al massimo (+). La rotazione massima per aumentare la temperatura corrisponde a ½ giro.
Ridurre la temperatura massima:
Procedere come sopra ma al contrario. Ruotare la manopola in senso orario fino a (-), sollevarla e ruotarla in senso antiorario fino a (+).
Dati tecnici
Pressione massima di esercizio: | 1,0 MPa (10 bar) |
Temperatura di esercizio: | Min. 5 °C/Max. 90 °C |
Temperatura dell'acqua miscelata: | Min. 38 °C/Max. 65 °C |
Filettatura standard: | G - filettatura maschio |
Materiale, corpo valvola: | Ottone DZR EN 12165 CW625N |
Materiale, guarnizioni: | EPDM |
Applicazione
Schemi tecnici
Capacità
Codice | Articolo | Posizione |
---|---|---|
055008 | Valvola di ritegno NN ½" | 0 |
092103 | Valvola di ritegno a cartuccia 22 mm | 0 |
055009 | Valvola di ritegno NN ¾" | 0 |
092105 | Valvola di ritegno a cartuccia 15 mm | 0 |
4920723 | LK 683 Kit di ricambio | 1 |
1898055 | LK 373 22 x G ¾" Adattatore | 2 |
052002 | LK 373 Adattore 15 x G ½" | 2 |
187224 | Vite di aerazione | 3 |
