LK 525 MultiZone 3V

LK 525 MultiZone 3V

  • Slitta girevole per ridurre il rischio di stallo
  • Perdite interna minime
  • Montaggio facile e veloce con sistema a clip

LK 525 MultiZone 3V è una valvola di zona motorizzata a tre vie con funzione On/Off. La valvola di zona è costruita con un otturatore cilindrico ruotabile, che consente di resistere a ­grandi differenze di pres...

Per saperne di più

LK 525 MultiZone 3V

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video
  • Accessori e ricambi

Articoli

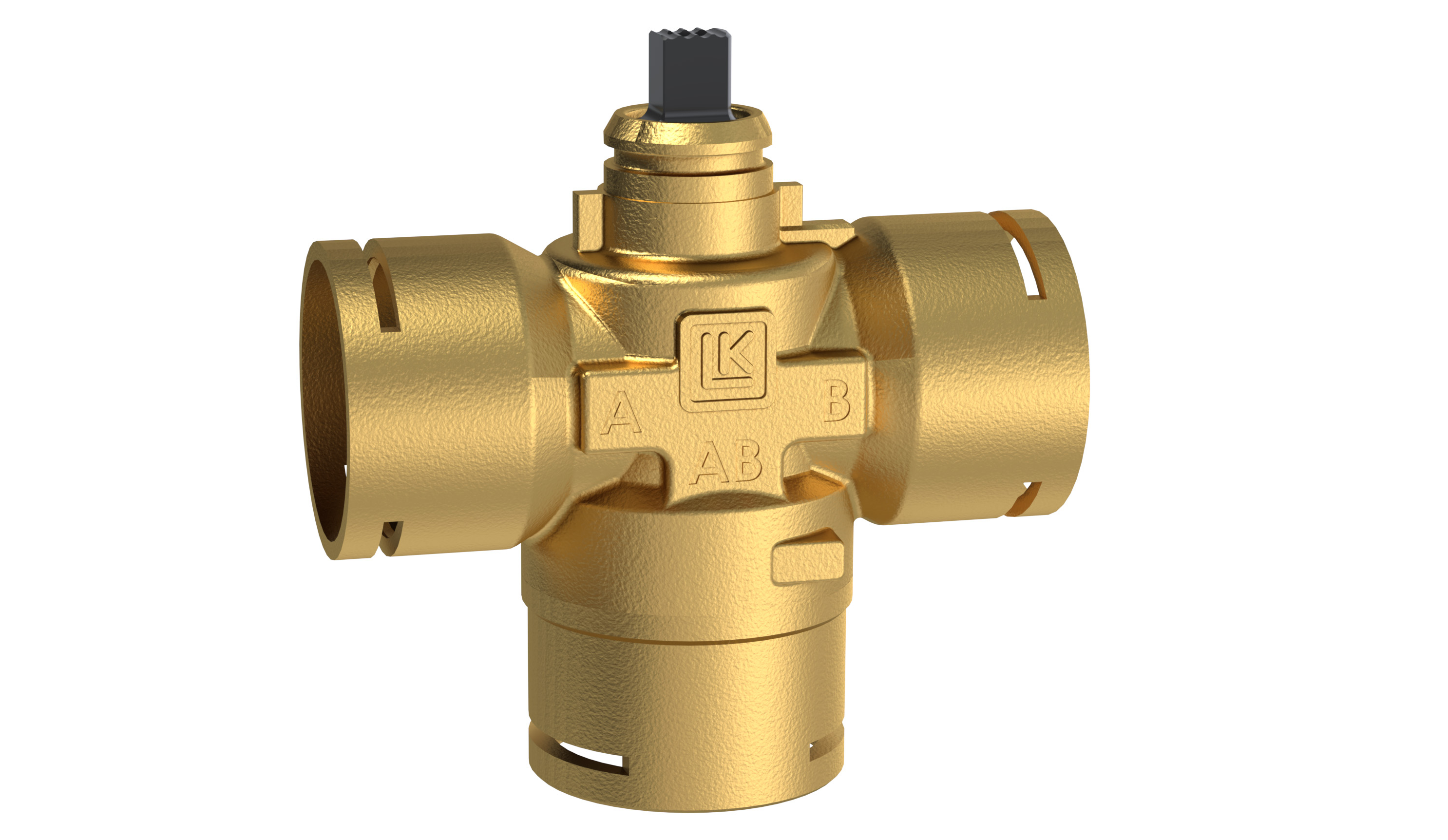

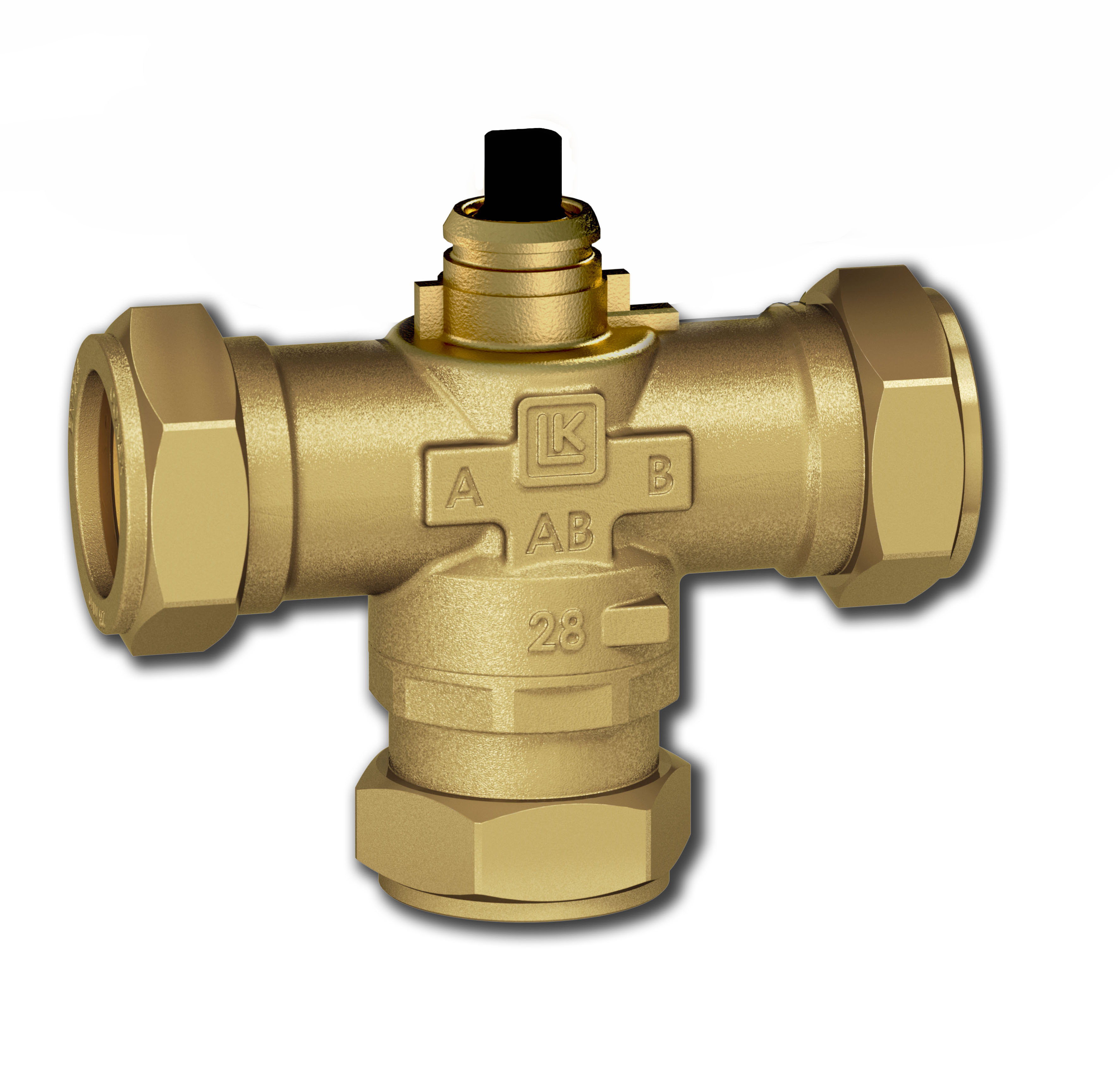

LK 525 3V - Raccordo rapido

LK 525 3V - Raccordo rapido 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
182306 Ø 22 8,0 84 42 46 43 107 54 0,3
182307 Ø 28 8,0 88 44 48 43 107 54 0.5

182306

Dim. Ø 22
Kvs m³/h 8,0
A mm 84
B mm 42
C mm 46
D mm 43
E mm 107
F mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

182307

Dim. Ø 28
Kvs m³/h 8,0
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
Peso (kg) 0.5
Schizzo dimensionale
Carello

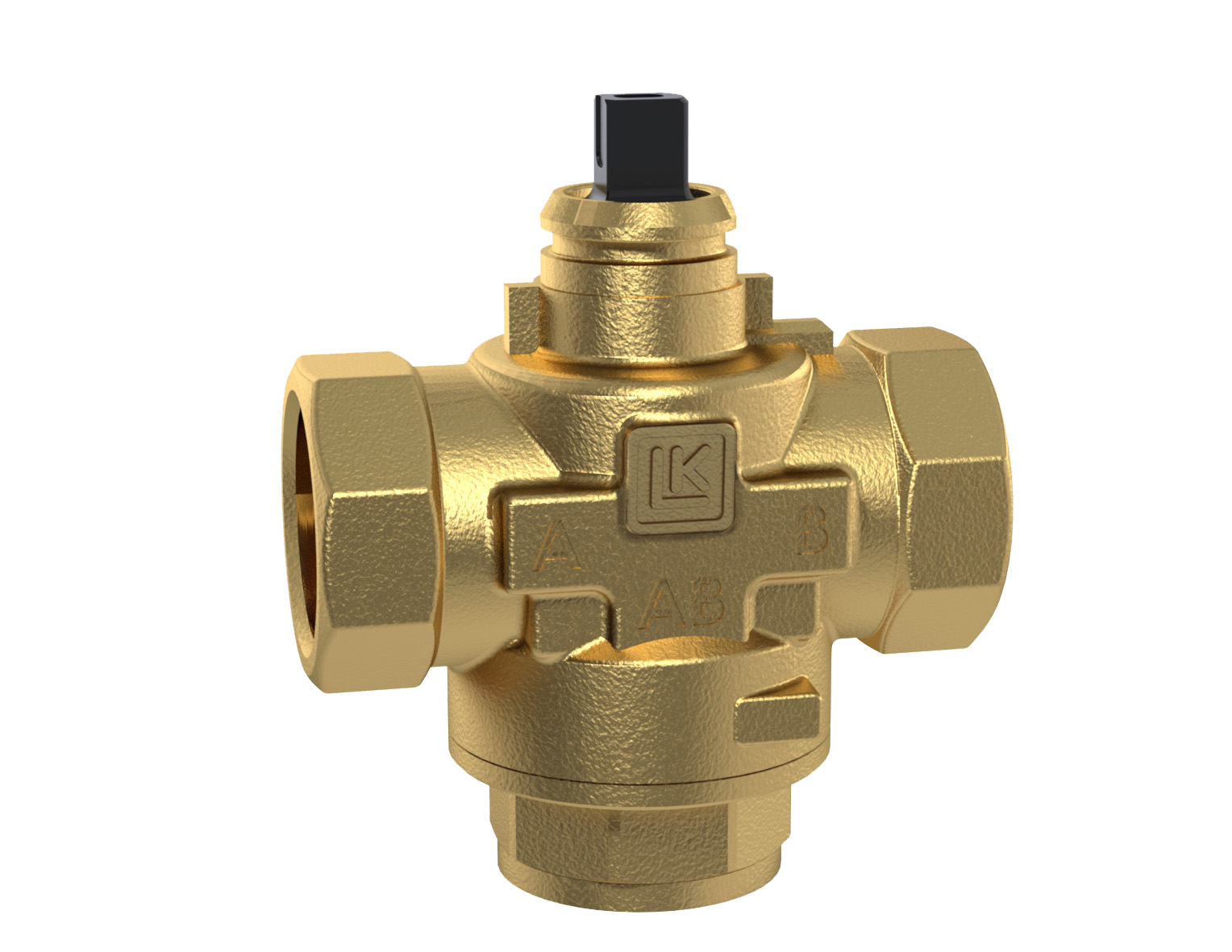

LK 525 3V - Filettatura femmina

LK 525 3V - Filettatura femmina 3 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
066420 Rp ¾" 7,0 70 35 39 43 107 54 0,3
066421 Rp 1" 8,0 74 37 40 43 107 54 0,3
066422 Rp 1¼" 8,0 84 42 45 43 107 54 0,6

066420

Dim. Rp ¾"
Kvs m³/h 7,0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066421

Dim. Rp 1"
Kvs m³/h 8,0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066422

Dim. Rp 1¼"
Kvs m³/h 8,0
A mm 84
B mm 42
C mm 45
D mm 43
E mm 107
F mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

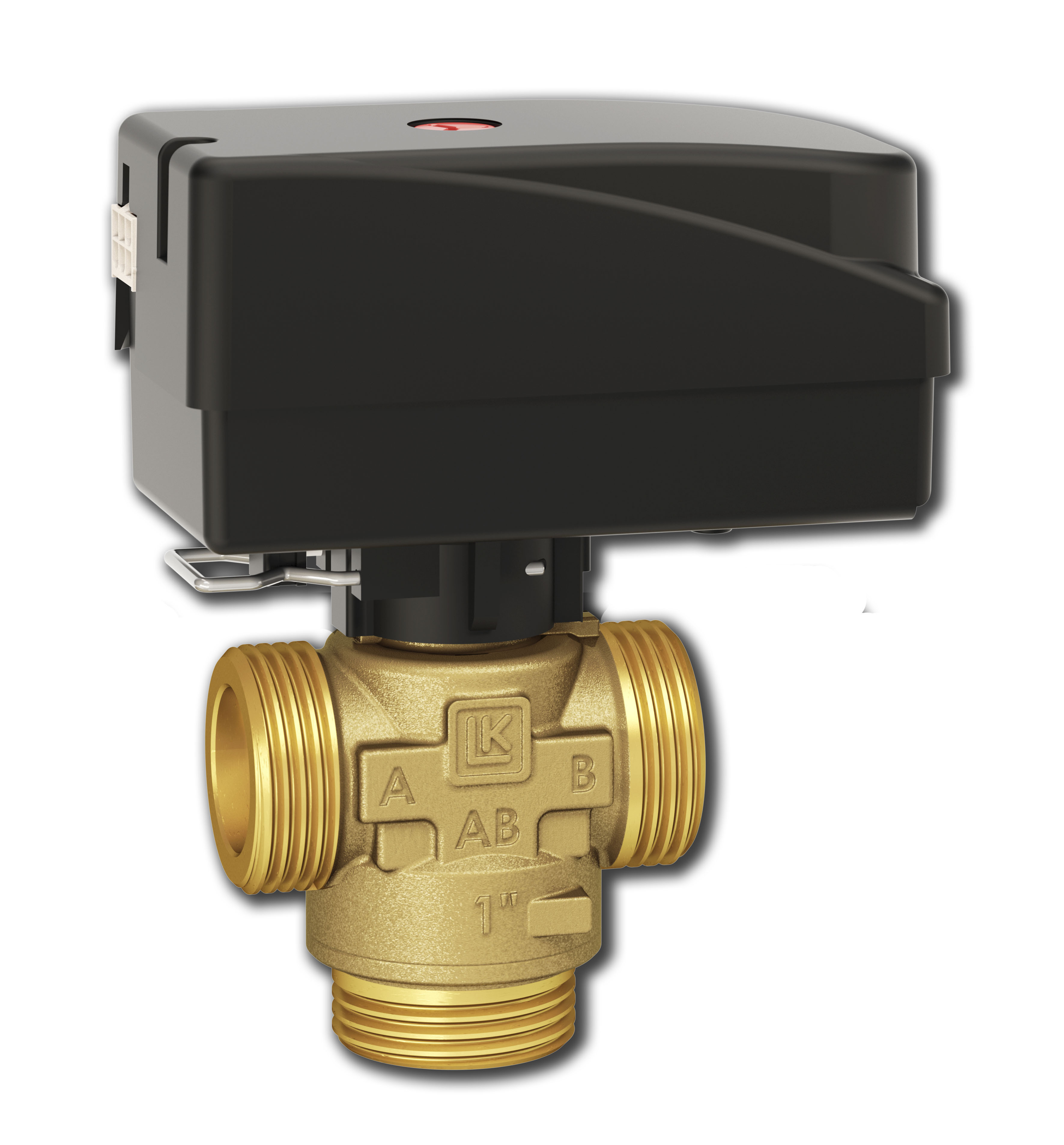

LK 525 3V - Filettatura maschio

LK 525 3V - Filettatura maschio 4 articoli

Codice Dim. Kvs m³/h CV A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
066000 G ¾" 7,0 8.1 70 35 39 43 107 54 0,3
066106 G 1" 8,0 9.2 62 31 39 43 107 54 0,3
066107 G 1¼" 8,0 9.2 74 37 40 43 107 54 0,6
066418 G 1¼" 13,0 88 44 48 43 107 54 0,8

066000

Dim. G ¾"
Kvs m³/h 7,0
CV 8.1
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066106

Dim. G 1"
Kvs m³/h 8,0
CV 9.2
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066107

Dim. G 1¼"
Kvs m³/h 8,0
CV 9.2
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066418

Dim. G 1¼"
Kvs m³/h 13,0
CV
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
Peso (kg) 0,8
Schizzo dimensionale
Carello
LK 525 3V - Raccordi a compressione

LK 525 3V - Raccordi a compressione 3 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
066108 22 mm 8,0 110 55 50 43 107 54 0,4
066109 28 mm 8,0 110 55 54 43 107 54 0,6
066399 28 mm 13,0 114 57 59 43 107 54 0,8

066108

Dim. 22 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
Peso (kg) 0,4
Schizzo dimensionale
Carello

066109

Dim. 28 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066399

Dim. 28 mm
Kvs m³/h 13,0
A mm 114
B mm 57
C mm 59
D mm 43
E mm 107
F mm 54
Peso (kg) 0,8
Schizzo dimensionale
Carello

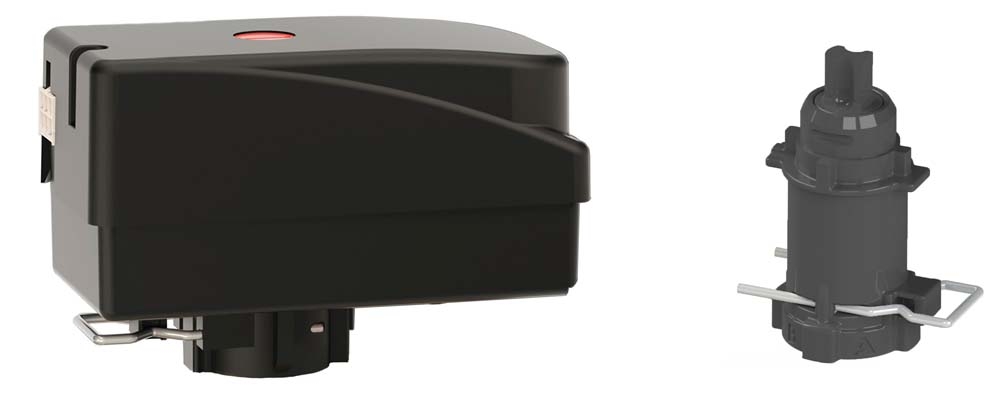

LK 525 3V - Attuatori

LK 525 3V - Attuatori 7 articoli

Codice Commento Peso (kg) Coppia manovra Lista di articoli
066177 Adattatore Polar / Solar 0,03
066060 EMV 110-M SPST Motore 230 VAC con Molex® 0,3 5 Nm
066061 EMV 110-K SPST Motore 230 VAC con cavo 1 m 0,3 5 Nm
066062 EMV 110-K SPST Motore 230 VAC con cavo 3 m 0,4 5 Nm
066063 EMV 110-M SPST Motore 24 VAC con Molex® 0,3 5 Nm
066083 Cavo-M 3x0,75 L=1 m con Molex® 0,1
50800453 Cavo-M 3x0,75 L=1,7 m con Molex® 0,1

066177

Commento Adattatore Polar / Solar
Peso (kg) 0,03
Coppia manovra
Carello

066060

Commento EMV 110-M SPST Motore 230 VAC con Molex®
Peso (kg) 0,3
Coppia manovra 5 Nm
Carello

066061

Commento EMV 110-K SPST Motore 230 VAC con cavo 1 m
Peso (kg) 0,3
Coppia manovra 5 Nm
Carello

066062

Commento EMV 110-K SPST Motore 230 VAC con cavo 3 m
Peso (kg) 0,4
Coppia manovra 5 Nm
Carello

066063

Commento EMV 110-M SPST Motore 24 VAC con Molex®
Peso (kg) 0,3
Coppia manovra 5 Nm
Carello

066083

Commento Cavo-M 3x0,75 L=1 m con Molex®
Peso (kg) 0,1
Coppia manovra
Carello

50800453

Commento Cavo-M 3x0,75 L=1,7 m con Molex®
Peso (kg) 0,1
Coppia manovra
Carello
LK 525 3V SET – incl. Motore 230VAC 1m Cavo - Filettatura femmina

LK 525 3V SET – incl. Motore 230VAC 1m Cavo - Filettatura femmina 3 articoli

Codice Dim. Kvs m³/h Coppia manovra A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066433 Rp ¾" 7,0 5 Nm 70 35 39 126 43 107 54 0,6
066434 Rp 1" 8,0 5 Nm 74 37 40 127 43 107 54 0,6
066435 Rp 1¼" 8,0 5 Nm 84 42 45 132 43 107 54 0,9

066433

Dim. Rp ¾"
Kvs m³/h 7,0
Coppia manovra 5 Nm
A mm 70
B mm 35
C mm 39
D mm 126
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066434

Dim. Rp 1"
Kvs m³/h 8,0
Coppia manovra 5 Nm
A mm 74
B mm 37
C mm 40
D mm 127
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066435

Dim. Rp 1¼"
Kvs m³/h 8,0
Coppia manovra 5 Nm
A mm 84
B mm 42
C mm 45
D mm 132
E mm 43
F mm 107
G mm 54
Peso (kg) 0,9
Schizzo dimensionale
Carello
LK 525 3V SET – incl. Motore 230VAC 1m Cavo - Filettatura maschio

LK 525 3V SET – incl. Motore 230VAC 1m Cavo - Filettatura maschio 4 articoli

Codice Dim. Kvs m³/h Coppia manovra A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
066426 G ¾" 7,0 5 Nm 70 35 39 43 107 54 0,6
066427 G 1" 8,0 5 Nm 62 31 39 43 107 54 0,6
066428 G 1¼" 8,0 5 Nm 74 37 40 43 107 54 0,9
066429 G 1¼" 13,0 5 Nm 88 44 48 43 107 54 0,11

066426

Dim. G ¾"
Kvs m³/h 7,0
Coppia manovra 5 Nm
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066427

Dim. G 1"
Kvs m³/h 8,0
Coppia manovra 5 Nm
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066428

Dim. G 1¼"
Kvs m³/h 8,0
Coppia manovra 5 Nm
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
Peso (kg) 0,9
Schizzo dimensionale
Carello

066429

Dim. G 1¼"
Kvs m³/h 13,0
Coppia manovra 5 Nm
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
Peso (kg) 0,11
Schizzo dimensionale
Carello

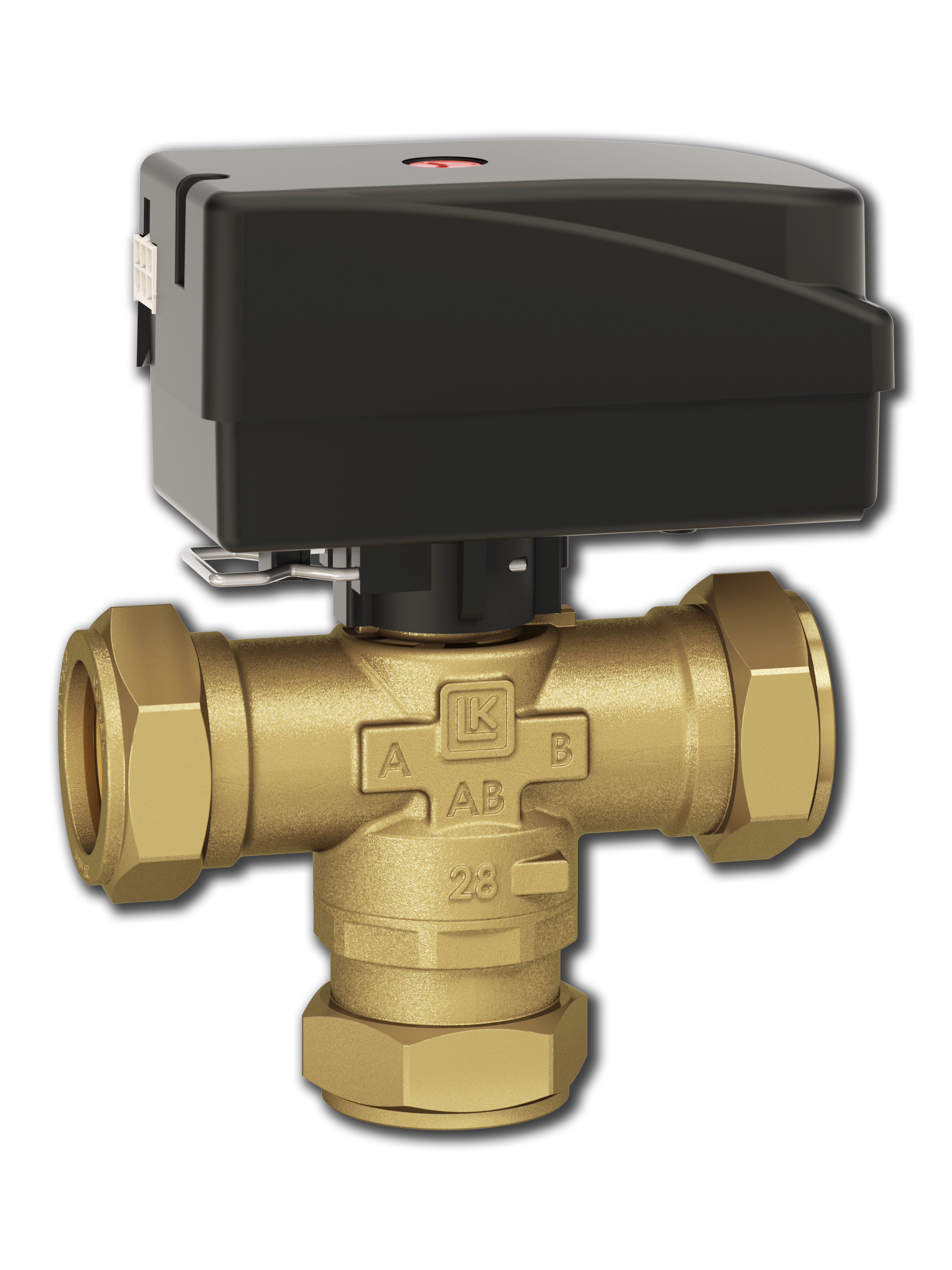

LK 525 3V SET – incl. Motore 230VAC 1m Cavo - Raccordi a compressione

LK 525 3V SET – incl. Motore 230VAC 1m Cavo - Raccordi a compressione 3 articoli

Codice Dim. Kvs m³/h Coppia manovra A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
066430 22 mm 8,0 5 Nm 110 55 50 43 107 54 0,7
066431 28 mm 8,0 5 Nm 110 55 54 43 107 54 0,9
066432 28 mm 13,0 5 Nm 114 57 59 43 107 54 0,11

066430

Dim. 22 mm
Kvs m³/h 8,0
Coppia manovra 5 Nm
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
Peso (kg) 0,7
Schizzo dimensionale
Carello

066431

Dim. 28 mm
Kvs m³/h 8,0
Coppia manovra 5 Nm
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
Peso (kg) 0,9
Schizzo dimensionale
Carello

066432

Dim. 28 mm
Kvs m³/h 13,0
Coppia manovra 5 Nm
A mm 114
B mm 57
C mm 59
D mm 43
E mm 107
F mm 54
Peso (kg) 0,11
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 525 MultiZone 3V è una valvola di zona motorizzata a tre vie con funzione On/Off. La valvola di zona è costruita con un otturatore cilindrico ruotabile, che consente di resistere a ­grandi differenze di pressione e riduce il rischio di grippaggio dopo un lungo periodo di inattività. Queste caratteristiche la rendono particolarmente adatta per il montaggio su pompe di calore, che possono rimanere spente per lungo tempo nella stagione calda. Sulla parte superiore del motore è indicata quale porta della valvola è aperta.

Montando l’adattatore in plastica 066177 tra la valvola e il motore protegge quest’ultimo dalla formazione di condensa, ghiaccio e dalle alte temperature.

La valvola di zona non può essere montata con il motore posto sotto il corpo della valvola.

In caso di interruzione di corrente, l’otturatore della valvola si ferma nella posizione in cui si trova. Quando la valvola non è alimentata, l’otturatore può essere portato manualmente nella posizione intermedia, cioè quella che ripartisce il flusso tra circuito di riscaldamento e acqua sanitaria. Smontare il motore e ruotare l’albero di circa 30°, oppure finché l’acqua calda scorre da tutte le porte della valvola. Quando torna la corrente, riportare la valvola nella sua posizione originale e rimontare il motore.

Fare attenzione al motore che può essere montato sulla valvola solo in una posizione.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Temperatura di esercizio: Min. 5 °C/Max. 80 °C (90 °C di picco)
Codice 066399, 066418: Min. 5 °C/Max. 70 °C (80 °C di picco)
Raffreddamento/Riscaldamento (incl. adattatore): Min. -15 °C/Max. 120 °C (160 °C di picco)
Temperatura ambiente: Min. 1 °C/Max. 60 °C
Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 100 kPa (1 bar)
Perdita interna: < 0,1% di Kvs a 100 kPa
Angolo di rotazione: 60°/360°
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio, ISO 228/1
Motore: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
Tempo di manovra: 8 secondi (60°)
Collegamento elettrico: Cavo fisso o connettore compatibile Molex®
Segnale di comando: SPST
Grado protezione: IP 40 (Molex®) / IP 44 (Cavo)
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, piastra esterna: Ottone EN 12164 CW614N
Materiale, otturatore/asta: PPS Composito
Altri dati: Perdita interna Solar: < 0,5% di Kvs a 100 kPa
Specifiche cavi: Sezione 3 x 0,75 mm²
Colori dei conduttori: Blu, marrone, nero
Guaina: PVC
Connettore: Molex® o compatibile Molex®, a 6 poli
Approvazioni: CE

Applicazione

Schema di collegamento

Schemi tecnici

Capacità

Downloads

Scheda tecnica

LK 525 MultiZone 3V

Manuale d'istruzioni

525 MultiZone 3V - Instruction_048270

Brochure

525 MultiZone IT

Accessori e ricambi

Codice Articolo Posizione
187202 Isolante 1

Video

LK 525 MultiZone in un sistema
LK 525 MultiZone

Kann man ein Honeywell-Wechselventil mit Stellmotor gegen ein LK 525 MultiZone mit Stellmotor austauschen?

Das ist problemlos ohne Anpassung möglich.

Kann ich das Zonenventil / Umschaltventil LK525 auch bei sehr niedrigen oder hohen Temperaturen einsetzen?

Ja, das ist möglich. Sie müssen lediglich unseren Adapter 066177 Polar / Solar zusätzlich bestellen. Über die genauen Temperaturbereiche erkundigen Sie sich bitte direkt in der Artikelbeschreibung des LK 525.

Mein Zonenventil rotiert an unterschiedlichen Punkten - ist das eine Störung?

Nein, das ist normal. Das Zonenventil rotiert von Zeit zu Zeit zwischen Anschluss a und b. Die Rotation erfolgt bei einem Winkel von 60°.

Das Zonen- bzw. Umschaltventil LK525 bleibt bei einem Stromausfall auf der zuletzt eingenommenen Stellung stehen. Wie kann ich es auf die Ausgangsposition setzen und gibt es eine Möglichkeit, dass dies automatisch passiert?

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren. Wir Empfehlen den Motor immer wie von uns Elektrisch zu verklemmen damit dieses Automaisch passiert und Sie keinerlei Probleme damit haben.
