LK 525 MultiZone 2V

LK 525 MultiZone 2V

  • Montaggio facile e veloce con sistema a clip
  • Gli attuatori sono disponibili come normalmente chiusi (NC) o normalmente aperti (NA). La direzione è visualizzata sull'attuatore

LK 525 MultiZone è una valvola di zona motorizzata a due vie con funzione On/Off, destinata alle applicazioni in impianti di riscaldamento, in cui il flusso in una o più zone deve essere controllato. La valvola...

Per saperne di più

LK 525 MultiZone 2V

  • Articoli
  • Informazioni dettagliate
  • Downloads

Articoli

LK 525 2V - Filettatura femmina

LK 525 2V - Filettatura femmina 6 articoli

Codice Tipo Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066246 NO Rp ¾" 10,0 70 35 30 118 43 107 54 0,2
066247 NO Rp 1" 11,0 74 37 30 118 43 107 54 0,3
066248 NO Rp 1¼" 11,0 84 42 30 118 43 107 54 0,6
066423 NC Rp ¾" 10,0 70 35 30 118 43 107 54 0,2
066424 NC Rp 1" 11,0 74 37 30 118 43 107 54 0,3
066425 NC Rp 1¼" 11,0 84 42 30 118 43 107 54 0,6

066246

Tipo NO
Dim. Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,2
Schizzo dimensionale
Carello

066247

Tipo NO
Dim. Rp 1"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066248

Tipo NO
Dim. Rp 1¼"
Kvs m³/h 11,0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066423

Tipo NC
Dim. Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,2
Schizzo dimensionale
Carello

066424

Tipo NC
Dim. Rp 1"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066425

Tipo NC
Dim. Rp 1¼"
Kvs m³/h 11,0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello
LK 525 2V - Filettatura maschio

LK 525 2V - Filettatura maschio 6 articoli

Codice Tipo Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066112 NC G ¾" 10,0 70 35 30 118 43 107 54 0,2
066102 NC G 1” 11,0 62 31 30 118 43 107 54 0,3
066103 NC G 1¼" 11,0 74 37 30 118 43 107 54 0,6
066115 NO G ¾" 10,0 70 35 30 118 43 107 54 0,2
066113 NO G 1” 11,0 62 31 30 118 43 107 54 0,3
066114 NO G 1¼" 11,0 74 37 30 118 43 107 54 0,6

066112

Tipo NC
Dim. G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,2
Schizzo dimensionale
Carello

066102

Tipo NC
Dim. G 1”
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066103

Tipo NC
Dim. G 1¼"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066115

Tipo NO
Dim. G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,2
Schizzo dimensionale
Carello

066113

Tipo NO
Dim. G 1”
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,3
Schizzo dimensionale
Carello

066114

Tipo NO
Dim. G 1¼"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello
LK 525 2V - Raccordi a compressione

LK 525 2V - Raccordi a compressione 4 articoli

Codice Tipo Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066104 NC 22 mm 11,0 110 55 30 118 43 107 54 0,4
066105 NC 28 mm 11,0 110 55 30 118 43 107 54 0,6
066116 NO 22 mm 11,0 110 55 30 118 43 107 54 0,4
066119 NO 28 mm 11,0 110 55 30 118 43 107 54 0,6

066104

Tipo NC
Dim. 22 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,4
Schizzo dimensionale
Carello

066105

Tipo NC
Dim. 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066116

Tipo NO
Dim. 22 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,4
Schizzo dimensionale
Carello

066119

Tipo NO
Dim. 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

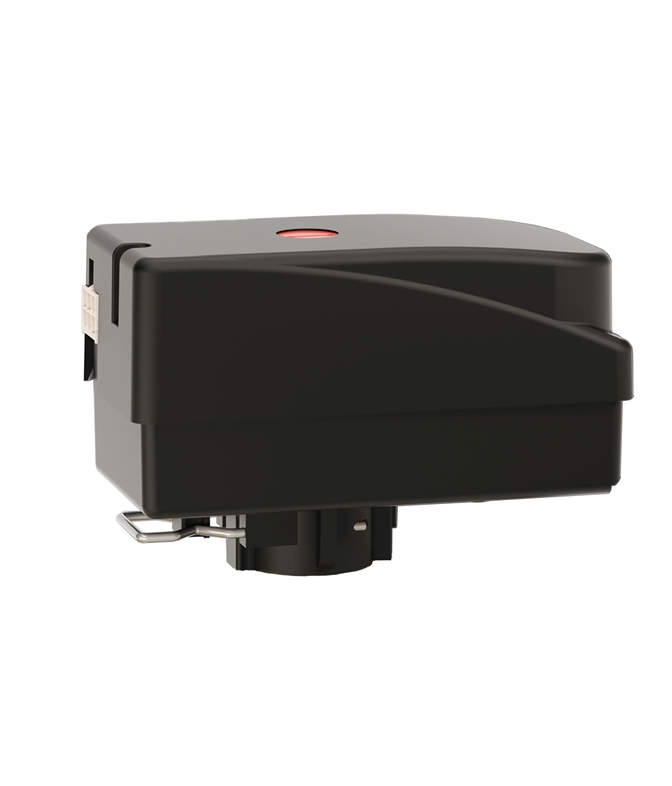

LK 525 - Motore

LK 525 - Motore 2 articoli

Codice Tipo Connessioni Coppia manovra Peso (kg) Lista di articoli
066111 NC EMV 110-K SPST Motore 230 VAC, Cavo 1 m 5 Nm 0,3
066199 NO EMV 110-K SPST Motore 230 VAC, Cavo 1 m 5 Nm 0,3

066111

Tipo NC
Connessioni EMV 110-K SPST Motore 230 VAC, Cavo 1 m
Coppia manovra 5 Nm
Peso (kg) 0,3
Carello

066199

Tipo NO
Connessioni EMV 110-K SPST Motore 230 VAC, Cavo 1 m
Coppia manovra 5 Nm
Peso (kg) 0,3
Carello
LK 525 2V SET – incl. Motore 230VAC 1m Cavo - Filettatura femmina

LK 525 2V SET – incl. Motore 230VAC 1m Cavo - Filettatura femmina 3 articoli

Codice Tipo Dim. Kvs m³/h Coppia manovra A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066442 NC Rp ¾" 10,0 5 Nm 70 35 30 118 43 107 54 0,5
066443 NC Rp 1" 11,0 5 Nm 62 31 30 118 43 107 54 0,6
066444 NC Rp 1¼" 11,0 5 Nm 74 37 30 118 43 107 54 0,9

066442

Tipo NC
Dim. Rp ¾"
Kvs m³/h 10,0
Coppia manovra 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,5
Schizzo dimensionale
Carello

066443

Tipo NC
Dim. Rp 1"
Kvs m³/h 11,0
Coppia manovra 5 Nm
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066444

Tipo NC
Dim. Rp 1¼"
Kvs m³/h 11,0
Coppia manovra 5 Nm
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,9
Schizzo dimensionale
Carello
LK 525 2V SET - incl. Motore 230VAC 1m Cavo - Filettatura maschio

LK 525 2V SET - incl. Motore 230VAC 1m Cavo - Filettatura maschio 3 articoli

Codice Tipo Dim. Kvs m³/h Coppia manovra A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066437 NC G ¾" 10,0 5 Nm 70 35 30 118 43 107 54 0,5
066438 NC G 1" 11,0 5 Nm 62 31 30 118 43 107 54 0,6
066439 NC G 1¼" 11,0 5 Nm 70 35 30 118 43 107 54 0,9

066437

Tipo NC
Dim. G ¾"
Kvs m³/h 10,0
Coppia manovra 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,5
Schizzo dimensionale
Carello

066438

Tipo NC
Dim. G 1"
Kvs m³/h 11,0
Coppia manovra 5 Nm
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,6
Schizzo dimensionale
Carello

066439

Tipo NC
Dim. G 1¼"
Kvs m³/h 11,0
Coppia manovra 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,9
Schizzo dimensionale
Carello
LK 525 2V SET – incl. Motore 230VAC 1m Cavo - Raccordi a compressione

LK 525 2V SET – incl. Motore 230VAC 1m Cavo - Raccordi a compressione 2 articoli

Codice Tipo Dim. Kvs m³/h Coppia manovra A mm B mm C mm D mm E mm F mm G mm Peso (kg) Schizzo dimensionale Lista di articoli
066440 NC 22 mm 11,0 5 Nm 110 55 30 118 43 107 54 0,7
066441 NC 28 mm 11,0 5 Nm 110 55 30 118 43 107 54 0,9

066440

Tipo NC
Dim. 22 mm
Kvs m³/h 11,0
Coppia manovra 5 Nm
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,7
Schizzo dimensionale
Carello

066441

Tipo NC
Dim. 28 mm
Kvs m³/h 11,0
Coppia manovra 5 Nm
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Peso (kg) 0,9
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 525 MultiZone è una valvola di zona motorizzata a due vie con funzione On/Off, destinata alle applicazioni in impianti di riscaldamento, in cui il flusso in una o più zone deve essere controllato. La valvola di zona è costruita con un otturatore cilindrico ruotabile, che consente di resistere a ­grandi differenze di pressione e riduce il rischio di grippaggio dopo un lungo periodo di inattività. Sulla parte superiore del motore è indicata quale porta della valvola è aperta o chiusa.

La valvola di zona non può essere montata con il motore posto sotto il corpo della valvola.

In caso di interruzione di corrente, l’otturatore della valvola si ferma nella posizione in cui si trova. Quando la valvola non è alimentata, l’otturatore può essere impostato manualmente. Smontare il motore e ruotare l’albero alla posizione selezionata. Quando torna la corrente, riportare la valvola nella sua posizione originale e rimontare il motore.

Fare attenzione al motore che può essere montato sulla valvola solo in una posizione.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Angolo di rotazione: 90°/360°
Perdita interna: < 0,1% di Kvs a 100 kPa
Tempo di manovra: 12 secondi (90°)
Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 100 kPa (1 bar)
Temperatura di esercizio: Min. 5 °C/Max. 80 °C
(90 °C di picco)
Temperatura ambiente: Min. 1 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio, ISO 228/1
Grado protezione: IP 44
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Collegamento elettrico: Cavo fisso
Segnale di comando: SPST
Specifiche cavi: Sezione 3 x 0,75 mm²
Colori dei conduttori: Blu, marrone, nero
Guaina: PVC
Motore: 7 VA, 230 VAC, 50 Hz
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, piastra esterna: Ottone EN 12164 CW614N
Materiale, otturatore/asta: PPS Composito
Approvazione: CE (Attuatore)

Applicazione

Schema di collegamento

Schemi tecnici

Capacità

Downloads

Scheda tecnica

LK 525 MultiZone 2V

Manuale d'istruzioni

525 MultiZone 2V - Instruction_148153

Certificati/Omologazioni

CE Declaration of Conformity - LK 525
