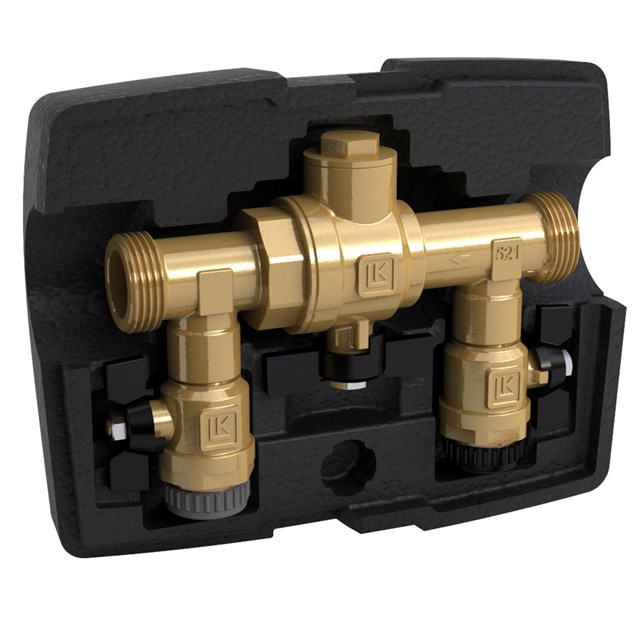

LK 521 MultiFill®
LK 521 MultiFill®
LK 521 MultiFill®

LK 521 MultiFill®

  • Design compatto
  • Isolante contro condensa e formazione di ghiaccio in dotazione
  • Caduta di pressione minima grazie alla collocazione del filtro nella sfera

LK 521 MultiFill® è una valvola combinata compatta, per facilitare le operazioni di riempimento e filtraggio del liquido antigelo nei collettori di pompe di calore geotermiche. La valvola è composta da un filtr...

LK 521 MultiFill®

Articoli

LK 521 - Filettatura maschio

LK 521 - Filettatura maschio 2 articoli

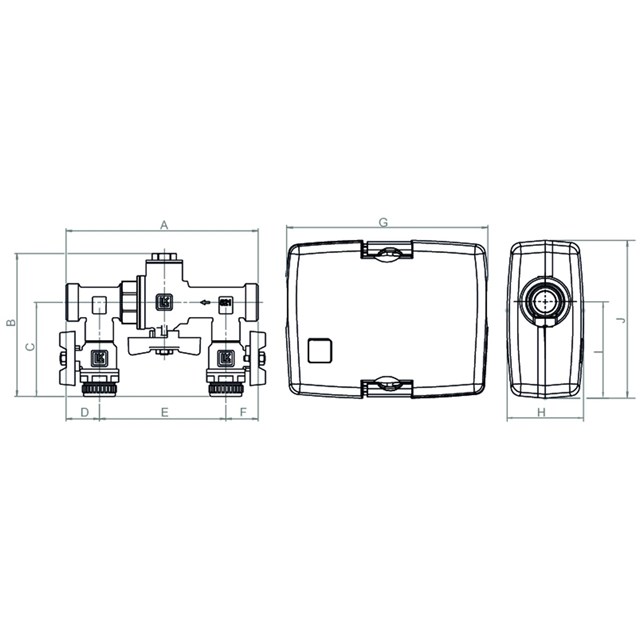

Codice Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm Peso (kg) Schizzo dimensionale Lista di articoli
091480 G 1" G ¾" 12,5 170 127 83 29 108 29 218 83 105 171 1,3
091481 G 1¼" G ¾" 22,0 173 136 87 29 115 29 218 83 105 171 1,7

091480

Dim. G 1"
Dim. 2 G ¾"
Kvs m³/h 12,5
A mm 170
B mm 127
C mm 83
D mm 29
E mm 108
F mm 29
G mm 218
H mm 83
I mm 105
J mm 171
Peso (kg) 1,3
Schizzo dimensionale
Carello

091481

Dim. G 1¼"
Dim. 2 G ¾"
Kvs m³/h 22,0
A mm 173
B mm 136
C mm 87
D mm 29
E mm 115
F mm 29
G mm 218
H mm 83
I mm 105
J mm 171
Peso (kg) 1,7
Schizzo dimensionale
Carello

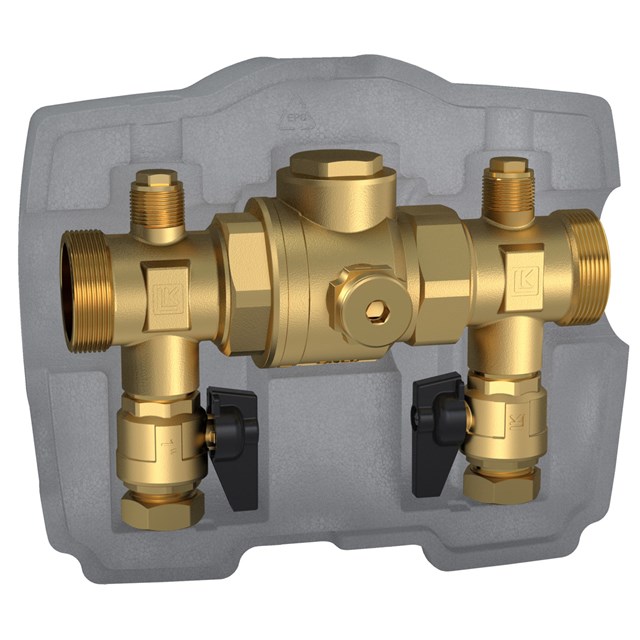

LK 521 - Filettatura maschio

LK 521 - Filettatura maschio 1 artikel

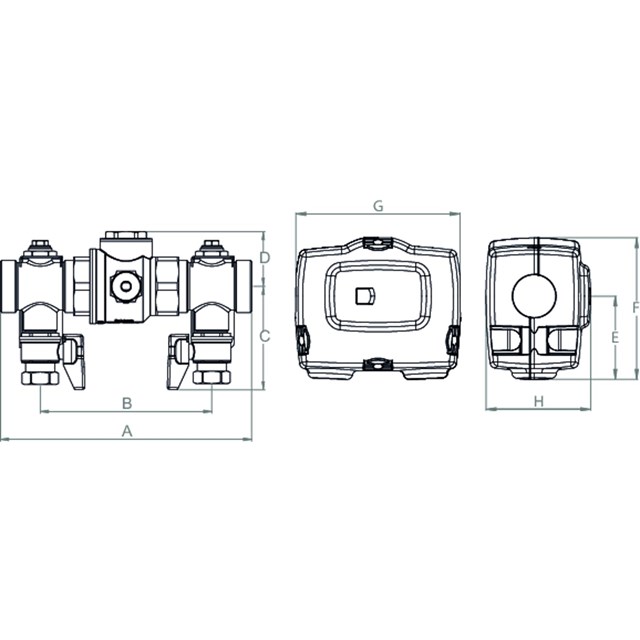

Codice Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm Peso (kg) Schizzo dimensionale Lista di articoli
091483 G 2" G 1" 40,0 284 178 118 49 156 265 308 195 4,6

091483

Dim. G 2"
Dim. 2 G 1"
Kvs m³/h 40,0
A mm 284
B mm 178
C mm 118
D mm 49
E mm 156
F mm 265
G mm 308
H mm 195
Peso (kg) 4,6
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 521 MultiFill® è una valvola combinata compatta, per facilitare le operazioni di riempimento e filtraggio del liquido antigelo nei collettori di pompe di calore geotermiche. La valvola è composta da un filtro che evita l’ingresso di sporco nell’evaporatore della pompa di calore. Il suo design compatto la rende facile da installare anche negli spazi più ristretti. La valvola è fornita con un isolante che la protegge dalla condensa o dall’eventuale formazione di ghiaccio. LK 521 MultiFill® può essere usata per altre applicazioni in cui il riempimento e la filtrazione sono richiesti.

Le frecce sul corpo valvola indicano la direzione del flusso. La valvola deve essere isolata con l’isolante in dotazione. Oltre alla regolare pulizia del filtro, non è richiesta altra manutenzione.

LK 521 MultiFill® 25
per pompe di calore, max. 12 kW
LK 521 MultiFill® 32
per pompe di calore, max. 30 kW
LK 521 MultiFill® 50
per pompe di calore, max. 50 kW

La pulizia del filtro deve essere effettuata direttamente dopo l’installazione, dopo un mese e poi ogni due anni o in caso di riempimento del sistema con liquido antigelo. Verificare regolarmente le condizioni dell’impianto.

Dati tecnici

Pressione massima di esercizio: 1,0 MPa (10 bar)
Temperatura di esercizio: Min. -20 °C/Max. 80 °C
Dimensione, filtro: Valvola principale DN 25, DN 32: 0,6 mm²
Valvola principale DN 50: 1,0 mm²
Valvola di riempimento DN25, DN32: 0,7 mm²
Valvola di riempimento DN50: 0,7 mm²
Filettatura standard: G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Fluidi 2: Acqua. Miscela Acqua - Glicole max. 30%
Fluidi 3: Acqua. Miscela Acqua - Etanolo max. 30%
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, isolante: Polistirene Espanso EPS
Materiale, filtro: Valvola principale: Polimero, acciaio inossidabile Valvola di riempimento: acciaio inossidabile
Materiale, guarnizioni: EPDM
Altri dati: Fluido 3:(Etanolo - Temp. di esercizio: Max. 60°C)

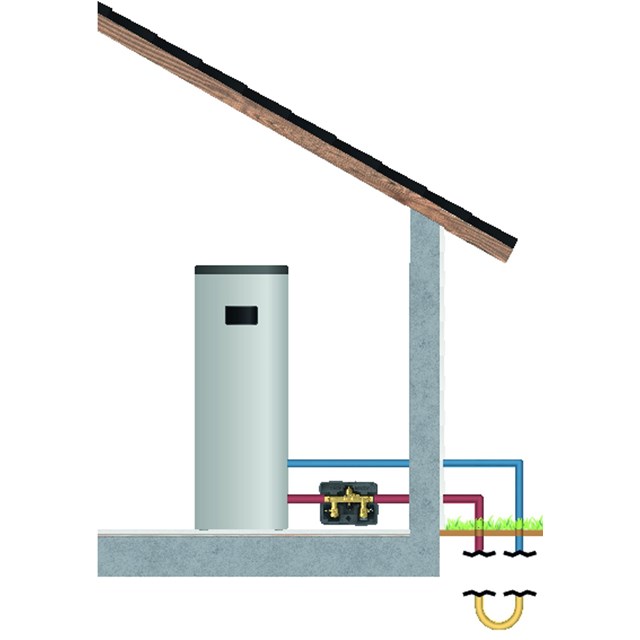

Applicazione

Schemi tecnici

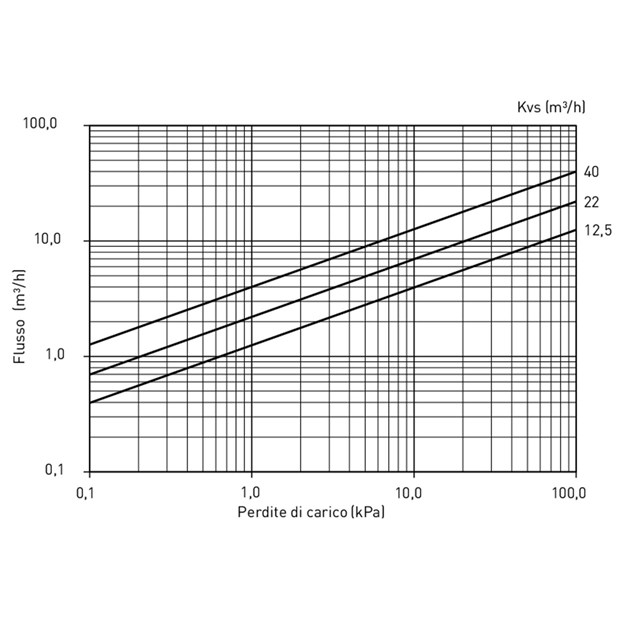

Capacità

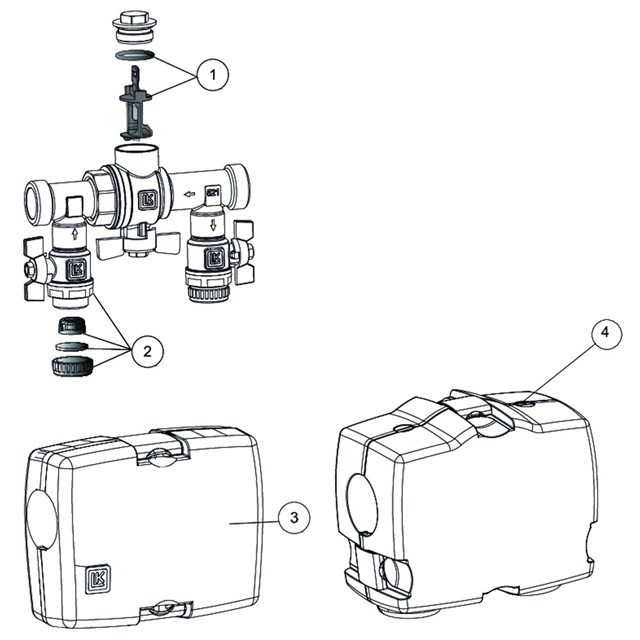

Accessori e ricambi

Codice Articolo Posizione
095070 Filtro e guarnizione DN 25 1
095071 Filtro e guarnizione DN 32 1
095073 Valvola a sfera incl. filtro 2
095072 LK Isolante, 521 DN 25-32 3
187309 LK Isolante, 521 DN 50 4

Video

LK 521 MultiFill® - Installazione
LK 521 MultiFill® DN50 - Installazione
LK 521 MultiFill® DN50 - Manutenzione
LK 521 MultiFill® - Manutenzione
