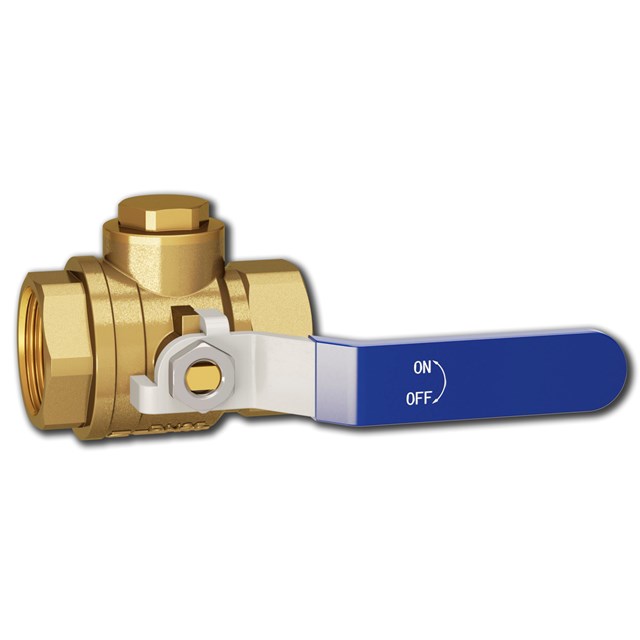

LK 522 FilterBall

LK 522 FilterBall

  • DZR Ottone
  • Pulizia del filtro facilitata

La valvola a sfera con filtro integrato LK 522 FilterBall è ideale per impianti di riscaldamento, raffrescamento e acqua sanitaria. Per la pulizia del filtro è sufficiente chiudere la valvola a sfera, svitare ...

Per saperne di più

LK 522 FilterBall

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video
  • Accessori e ricambi

Articoli

LK 522 - Filettatura femmina

LK 522 - Filettatura femmina 5 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182015 Rp ¾" 7.5 60 55 87 117 51 Dimensione, filtro: 0,7 mm 0.3
182016 Rp 1" 11.0 71 60 107 142 61 Dimensione, filtro: 0,7 mm 0.5
182017 Rp 1¼" 20.0 84 65 107 149 75 Dimensione, filtro: 0,7 mm 0.9
182018 Rp 1½" 33.0 93 80 143 189 88 Dimensione, filtro: 0,7 mm 1.3
182019 Rp 2" 55.0 119 90 143 203 105 Dimensione, filtro: 0,7 mm 2.1

182015

Dim. Rp ¾"
Kvs m³/h 7.5
A mm 60
B mm 55
C mm 87
D mm 117
E mm 51
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0.3
Schizzo dimensionale
Carello

182016

Dim. Rp 1"
Kvs m³/h 11.0
A mm 71
B mm 60
C mm 107
D mm 142
E mm 61
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0.5
Schizzo dimensionale
Carello

182017

Dim. Rp 1¼"
Kvs m³/h 20.0
A mm 84
B mm 65
C mm 107
D mm 149
E mm 75
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0.9
Schizzo dimensionale
Carello

182018

Dim. Rp 1½"
Kvs m³/h 33.0
A mm 93
B mm 80
C mm 143
D mm 189
E mm 88
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 1.3
Schizzo dimensionale
Carello

182019

Dim. Rp 2"
Kvs m³/h 55.0
A mm 119
B mm 90
C mm 143
D mm 203
E mm 105
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 2.1
Schizzo dimensionale
Carello

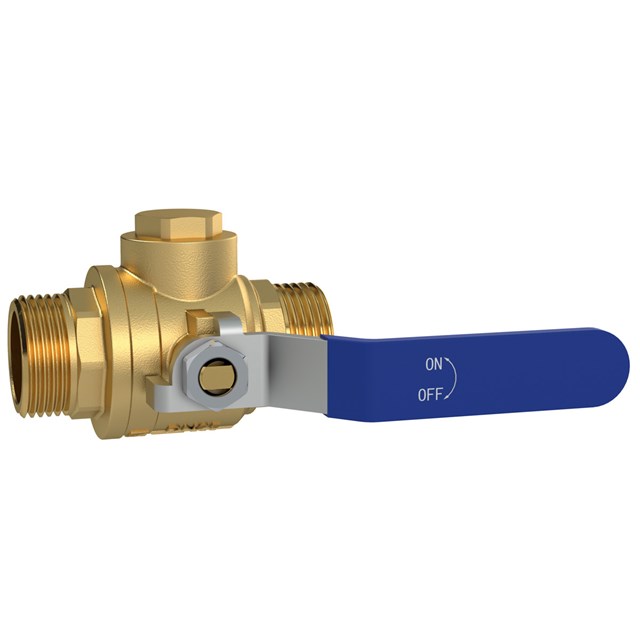

LK 522 - Filettatura maschio

LK 522 - Filettatura maschio 4 articoli

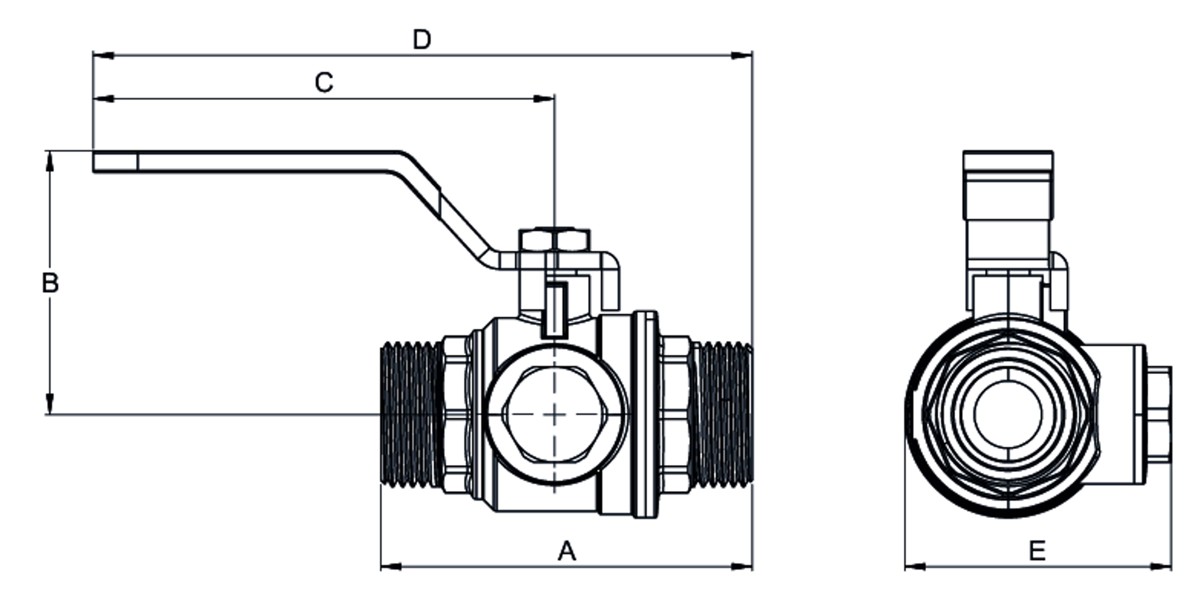

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182432 G ¾" 5.0 74 55 87 126 51 Dimensione, filtro: 0,7 mm 0.4
182433 G 1" 10.0 85,5 60 107 153 61 Dimensione, filtro: 0,7 mm 0.6
182342 Rp ¾" 4.5 60 42 30 51 Dimensione, filtro: 0,5 mm 0.3
182343 Rp 1" 9.0 71 46 36 61 Dimensione, filtro: 0,5 mm 0.5

182432

Dim. G ¾"
Kvs m³/h 5.0
A mm 74
B mm 55
C mm 87
D mm 126
E mm 51
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0.4
Schizzo dimensionale
Carello

182433

Dim. G 1"
Kvs m³/h 10.0
A mm 85,5
B mm 60
C mm 107
D mm 153
E mm 61
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0.6
Schizzo dimensionale
Carello

182342

Dim. Rp ¾"
Kvs m³/h 4.5
A mm 60
B mm 42
C mm 30
D mm 51
E mm
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.3
Schizzo dimensionale
Carello

182343

Dim. Rp 1"
Kvs m³/h 9.0
A mm 71
B mm 46
C mm 36
D mm 61
E mm
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.5
Schizzo dimensionale
Carello

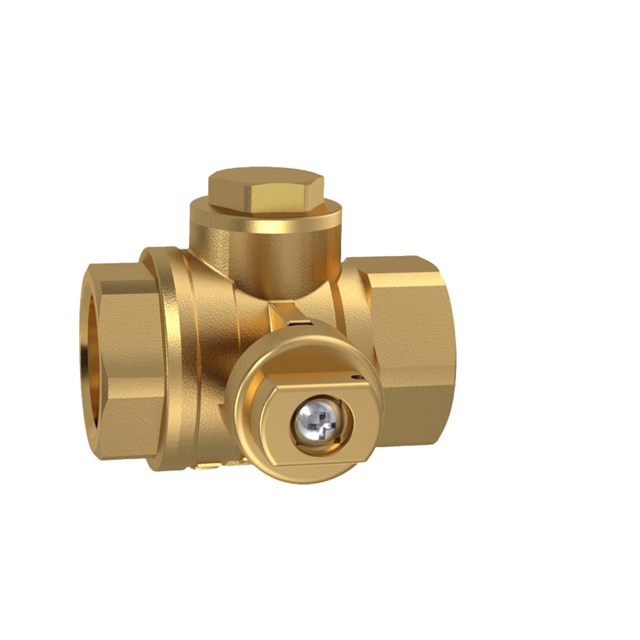

LK 522 senza maniglia - Filettatura femmina

LK 522 senza maniglia - Filettatura femmina 5 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182337 Rp ¾" 5.0 60 42 30 51 Dimensione, filtro: 0,5 mm 0.3
182338 Rp 1" 10.0 71 46 36 61 Dimensione, filtro: 0,5 mm 0.5
182340 Rp 1½" 19.0 93 61 47 88 Dimensione, filtro: 0,5 mm 1.3
182341 Rp 2" 21.0 119 69 60 105 Dimensione, filtro: 0,5 mm 2.1
182339 Rp 1¼" 17.0 84 54 42 75 Dimensione, filtro: 0,5 mm 0.9

182337

Dim. Rp ¾"
Kvs m³/h 5.0
A mm 60
B mm 42
C mm 30
D mm 51
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.3
Schizzo dimensionale
Carello

182338

Dim. Rp 1"
Kvs m³/h 10.0
A mm 71
B mm 46
C mm 36
D mm 61
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.5
Schizzo dimensionale
Carello

182340

Dim. Rp 1½"
Kvs m³/h 19.0
A mm 93
B mm 61
C mm 47
D mm 88
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 1.3
Schizzo dimensionale
Carello

182341

Dim. Rp 2"
Kvs m³/h 21.0
A mm 119
B mm 69
C mm 60
D mm 105
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 2.1
Schizzo dimensionale
Carello

182339

Dim. Rp 1¼"
Kvs m³/h 17.0
A mm 84
B mm 54
C mm 42
D mm 75
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.9
Schizzo dimensionale
Carello

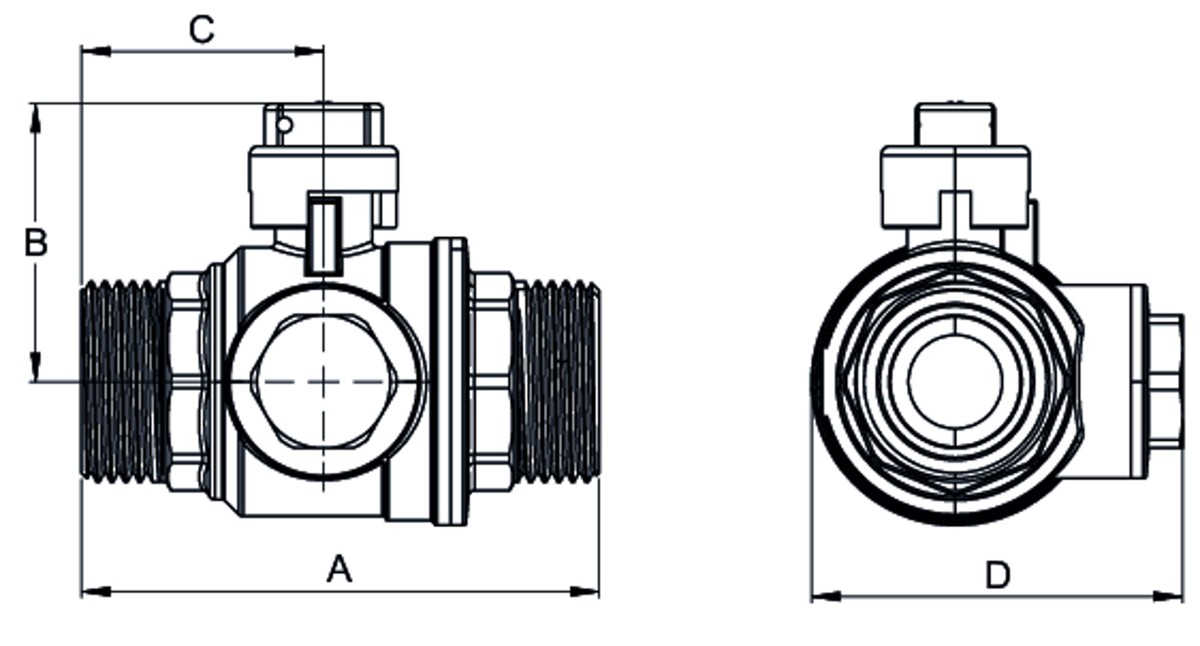

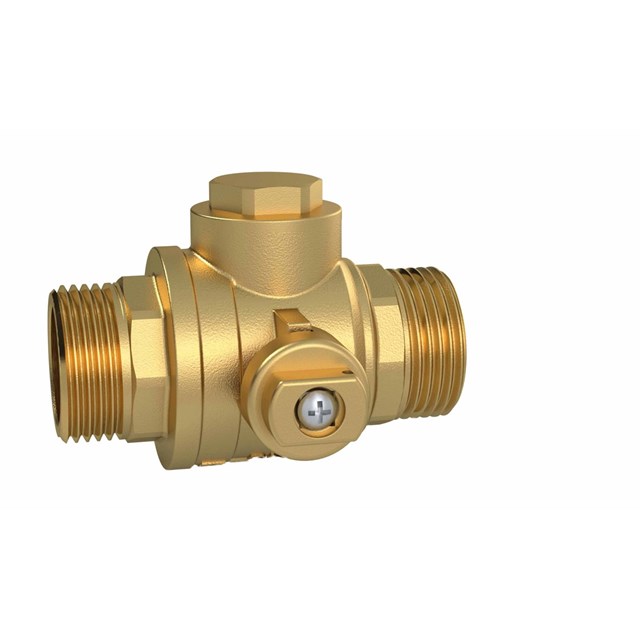

LK 522 senza maniglia - Filettatura maschio

LK 522 senza maniglia - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182434 G ¾" 5.0 74 42 39 61 Dimensione, filtro: 0,5 mm 0.4
182435 G 1" 10.0 85,5 46 45,5 61 Dimensione, filtro: 0,5 mm 0.6

182434

Dim. G ¾"
Kvs m³/h 5.0
A mm 74
B mm 42
C mm 39
D mm 61
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.4
Schizzo dimensionale
Carello

182435

Dim. G 1"
Kvs m³/h 10.0
A mm 85,5
B mm 46
C mm 45,5
D mm 61
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0.6
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

La valvola a sfera con filtro integrato LK 522 FilterBall è ideale per impianti di riscaldamento, raffrescamento e acqua sanitaria.

Per la pulizia del filtro è sufficiente chiudere la valvola a sfera, svitare il coperchio ed estrarre il filtro.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Pressione massima di esercizio: 1,6 MPa (16 bar)
Temperatura di esercizio: Min. -20 °C/Max. 120 °C
Dimensione, filtro: 0,7 mm / 0,5 mm
Filettatura standard: ISO 228/1
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Materiale, corpo valvola: Ottone DZR EN 12165 CW625N
Materiale, filtro: Acciaio Inossidabile
Materiale, guarnizioni: PTFE
Materiale, guarnizione del coperchio: EPDM

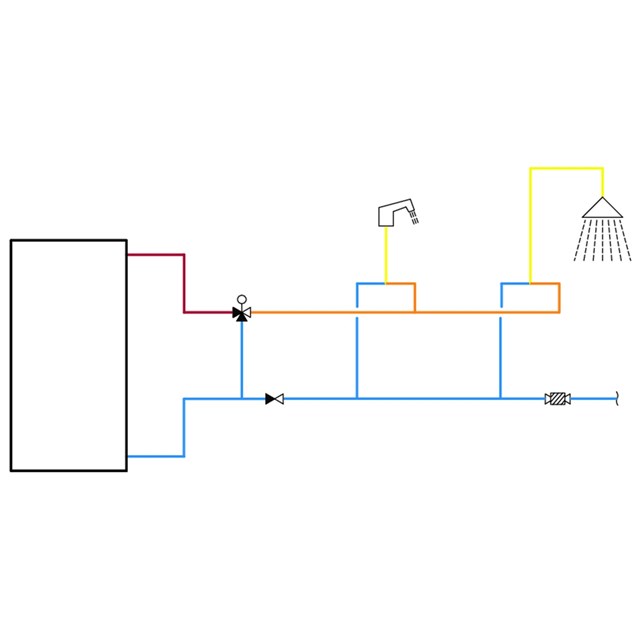

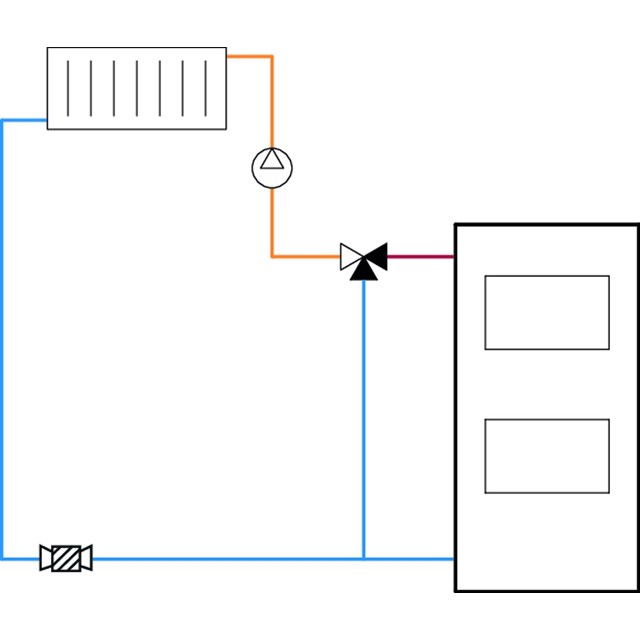

Applicazione

LK 522 FilterBall
LK 522 FilterBall

Schemi tecnici

LK 522 FilterBall

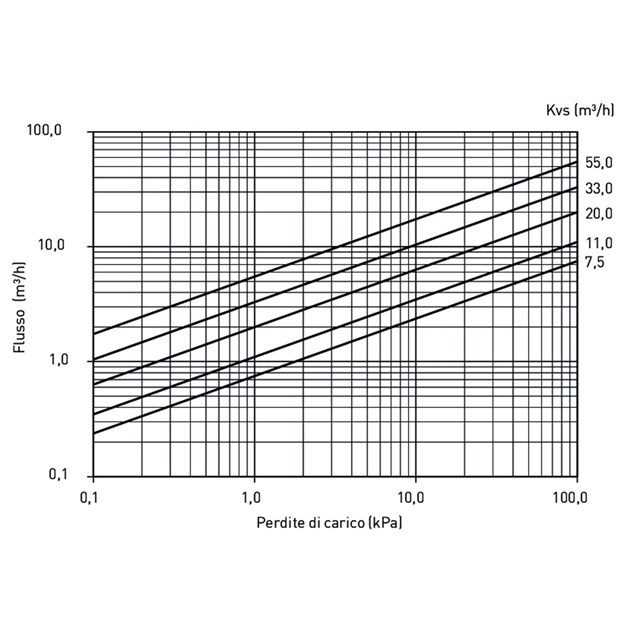

Capacità - 0,7 mm

LK 522 FilterBall

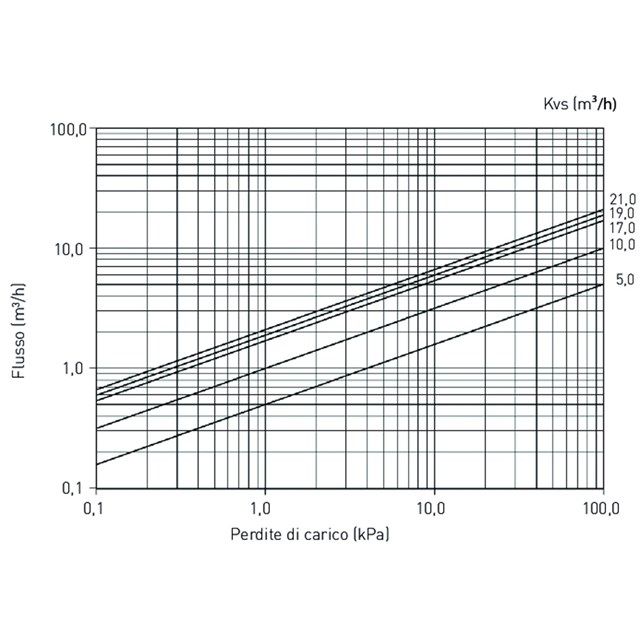

Capacità - 0,5 mm

Downloads

Scheda tecnica

LK 522 FilterBall

Manuale d'istruzioni

522 FilterBall - Instruction_248058

Certificati/Omologazioni

CE Declaration of Conformity - 520_521_522_525_548_550_551_924.pdf

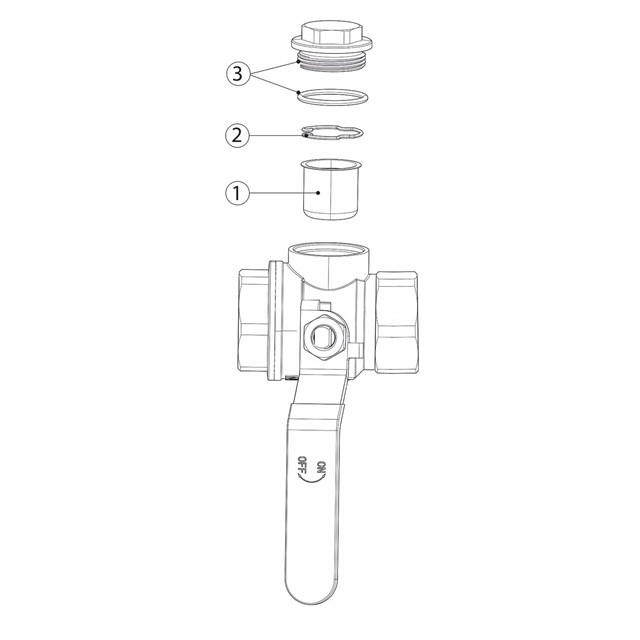

Accessori e ricambi

Codice Articolo Posizione
095414 Filtro ¾", Dimensione: 0,7 mm 1
095415 Filtro 1", Dimensione: 0,7 mm 1
095416 Filtro 1¼", Dimensione: 0,7 mm 1
095417 Filtro 1½", Dimensione: 0,7 mm 1
095418 Filtro 2", Dimensione: 0,7 mm 1
095419 Filtro ¾", Dimensione: 0,5 mm 1
095420 Filtro 1", Dimensione: 0,5 mm 1
095421 Filtro 1¼”, Dimensione: 0,5 mm 1
095422 Filtro 1½", Dimensione: 0,5 mm 1
095423 Filtro 2", Dimensione: 0,5 mm 1
095425 Anello di bloccaggio / morsetto ¾" 2
095426 Anello di bloccaggio / morsetto 1" 2
095428 Anello di bloccaggio / morsetto 1½" 2
095427 Anello di bloccaggio / morsetto 1¼" 2
095429 Anello di bloccaggio / morsetto 2" 2
095437 Piastra & O-ring ¾" 3
095438 Piastra & O-ring 1" 3
095439 Piastra & O-ring 1¼" 3
095440 Piastra & O-ring 1½" 3
095441 Piastra & O-ring 2" 3
