LK 430 Distributore/Colletore
LK 430 - Filettatura interna / Filettatura esterna 11 articoli
Codice | Dim. | Dim. 2 | Dim. 3 | Kvs m³/h | Kvs2 m³/h | N. di circuiti | L mm | Peso (kg) | Schizzo dimensionale | Lista di articoli |
---|---|---|---|---|---|---|---|---|---|---|
297311 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 2 | 190 | 2,8 |
|
|
297312 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 3 | 240 | 3,2 |
|
|
297313 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 4 | 290 | 3,6 |
|
|
297314 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 5 | 340 | 4,2 |
|
|
297315 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 6 | 390 | 4,7 |
|
|
297316 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 7 | 440 | 5,1 |
|
|
297317 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 8 | 490 | 5,7 |
|
|
297318 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 9 | 540 | 6,0 |
|
|
297319 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 10 | 590 | 6,5 |
|
|
297320 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 11 | 640 | 7,0 |
|
|
297321 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 12 | 690 | 7,5 |
|
297311
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 2 |
L mm | 190 |
Peso (kg) | 2,8 |
Schizzo dimensionale | |
Carello |
|
297312
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 3 |
L mm | 240 |
Peso (kg) | 3,2 |
Schizzo dimensionale | |
Carello |
|
297313
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 4 |
L mm | 290 |
Peso (kg) | 3,6 |
Schizzo dimensionale | |
Carello |
|
297314
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 5 |
L mm | 340 |
Peso (kg) | 4,2 |
Schizzo dimensionale | |
Carello |
|
297315
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 6 |
L mm | 390 |
Peso (kg) | 4,7 |
Schizzo dimensionale | |
Carello |
|
297316
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 7 |
L mm | 440 |
Peso (kg) | 5,1 |
Schizzo dimensionale | |
Carello |
|
297317
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 8 |
L mm | 490 |
Peso (kg) | 5,7 |
Schizzo dimensionale | |
Carello |
|
297318
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 9 |
L mm | 540 |
Peso (kg) | 6,0 |
Schizzo dimensionale | |
Carello |
|
297319
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 10 |
L mm | 590 |
Peso (kg) | 6,5 |
Schizzo dimensionale | |
Carello |
|
297320
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 11 |
L mm | 640 |
Peso (kg) | 7,0 |
Schizzo dimensionale | |
Carello |
|
297321
Dim. | G 1" fem. |
Dim. 2 | G ¾” EuroCone |
Dim. 3 | G ½” |
Kvs m³/h | 1,1 |
Kvs2 m³/h | 2,5 |
N. di circuiti | 12 |
L mm | 690 |
Peso (kg) | 7,5 |
Schizzo dimensionale | |
Carello |
|
Codice 297311
L mm | 190 |
Codice 297312
L mm | 240 |
Codice 297313
L mm | 290 |
Codice 297314
L mm | 340 |
Codice 297315
L mm | 390 |
Codice 297316
L mm | 440 |
Codice 297317
L mm | 490 |
Codice 297318
L mm | 540 |
Codice 297319
L mm | 590 |
Codice 297320
L mm | 640 |
Codice 297321
L mm | 690 |
Descrizione

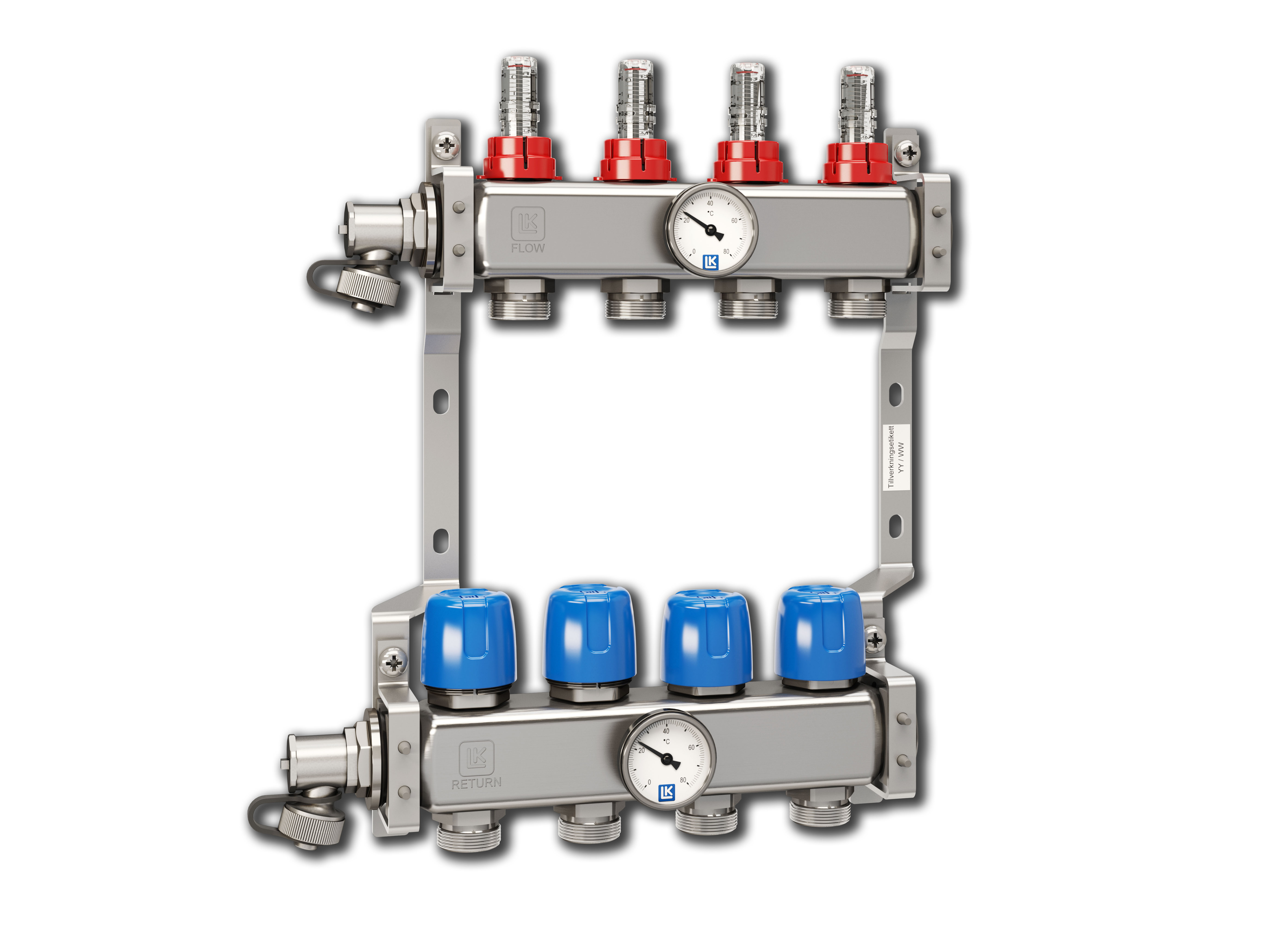

LK 430 è un collettore per 2 - 12 circuiti di riscaldamento per impianti di riscaldamento a pavimento. Il collettore del circuito di riscaldamento è realizzato in acciaio inossidabile e viene preassemblato su una staffa. Il collettore è dotato di valvole di riempimento / valvole di scarico. La parte superiore del collettore etichettato FLOW (Flusso) è dotato di indicatori di flusso e valvole di bilanciamento per la regolazione del flusso del circuito. La parte inferiore del collettore etichettato RETURN (Ritorno) è dotato di attuatori manuali per lo spegnimento del circuito. Le valvole di intercettazione vengono normalmente sostituite con attuatori elettrici. Si possono ordinare a parte i termometri dei collettori di mandata e ritorno possono essere ordinati - vedi sotto la sezione Accessori.

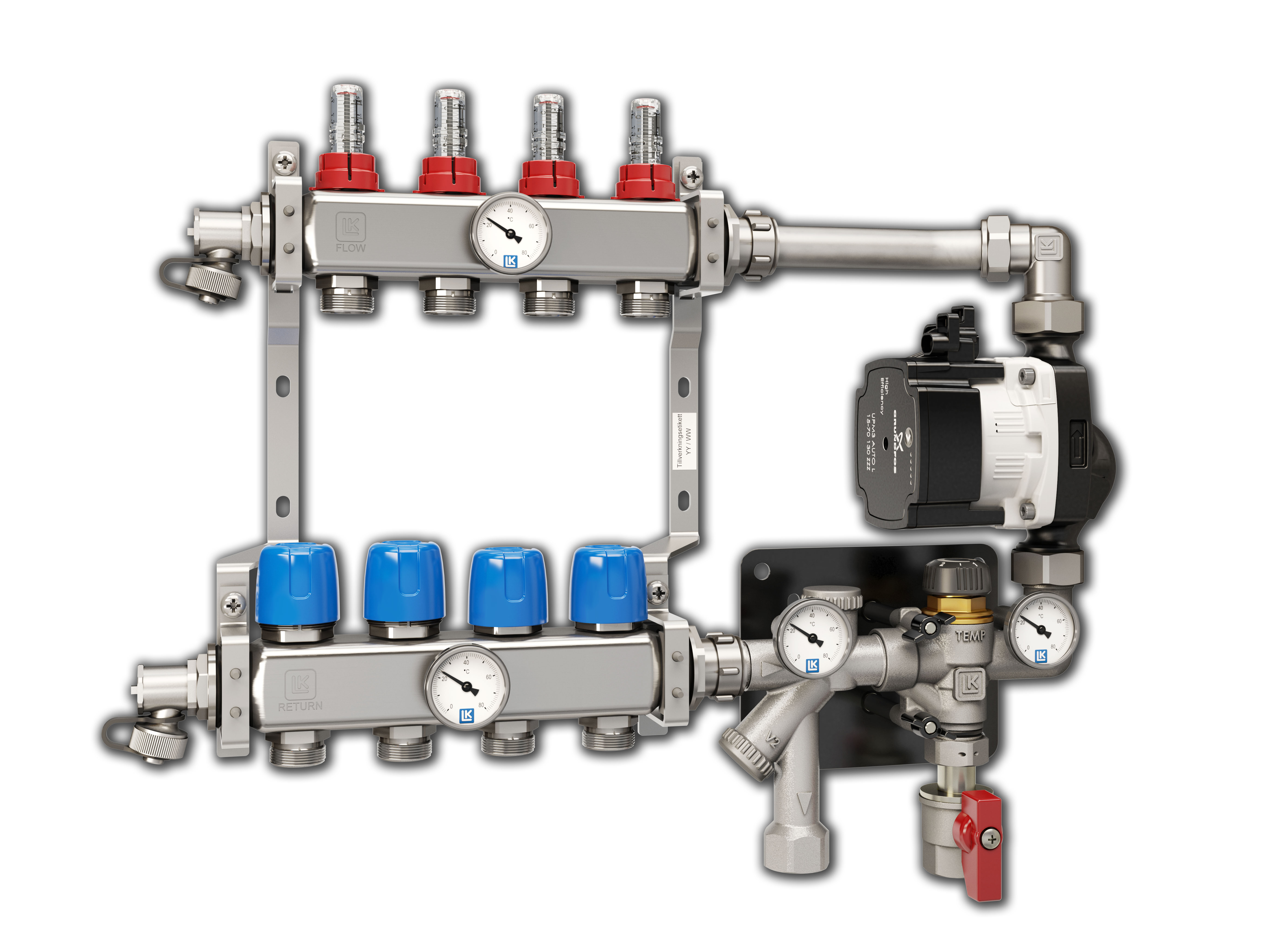

Il collettore LK 430 può anche essere integrato con una valvola
di miscelazione OptiFlow LK 435 per una facile regolazione e un adeguato controllo delle temperature del flusso nei circuiti di riscaldamento - vedi sotto la sezione Accessori. Per ulteriori informazioni, consultare la scheda del prodotto OptiFlow.
La distribuzione di calore può essere collegata al collettore dal lato sinistro o destro. Il collettore LK 430 è normalmente fornito con collegamento a sinistra. Il collegamento a destra può essere effettuato spostando le valvole di scarico.
LK 430 non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.
Dati tecnici
Temperatura di esercizio: | Min. 5 °C/Max. 70 °C (Max. 85 °C a breve termine) |
Temperatura ambiente: | Min. -20 °C/Max. 40 °C |
Pressione massima di esercizio: | 1,0 MPa (10 bar) |
Differenza massima di pressione: | 100 kPa (1 bar) |
Fluidi 1: | Acqua |
Fluidi 2: | Acqua. Miscela Acqua - Glicole etilenico max. 50% |
Fluidi 3: | Acqua. Miscela Acqua - Glicole propilenico max. 50% |
Fluidi 4: | Acqua. Miscela Acqua - Etanolo max. 50% |
Filettatura standard: | G - filettatura femmina, G - filettatura maschio |
Altri dati: |
Indicatore di flusso Dimensioni 0,5 - 5 l/min. ±10% Termometro 0 - 80 °C Materiale, distributore Acciaio inossidabile UNI EN 10088-3 1.4306 Materiale, nipplo/valvole di intercettazione Rivestimento al nichel UNI EN 12165 CW617N |
Applicazione

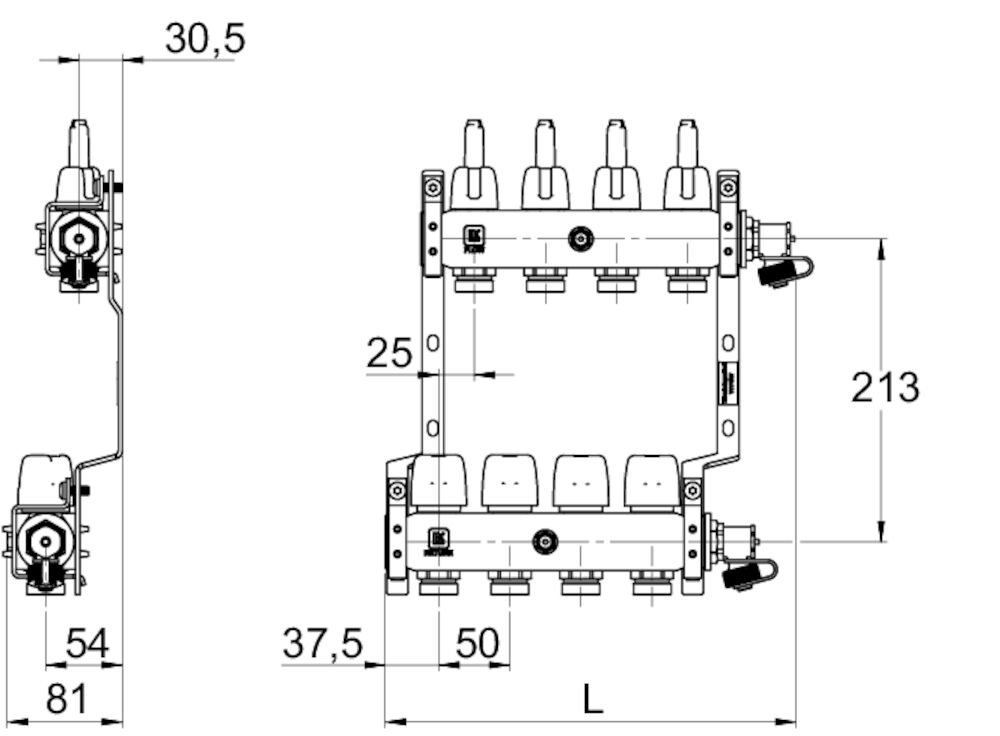

Schemi tecnici

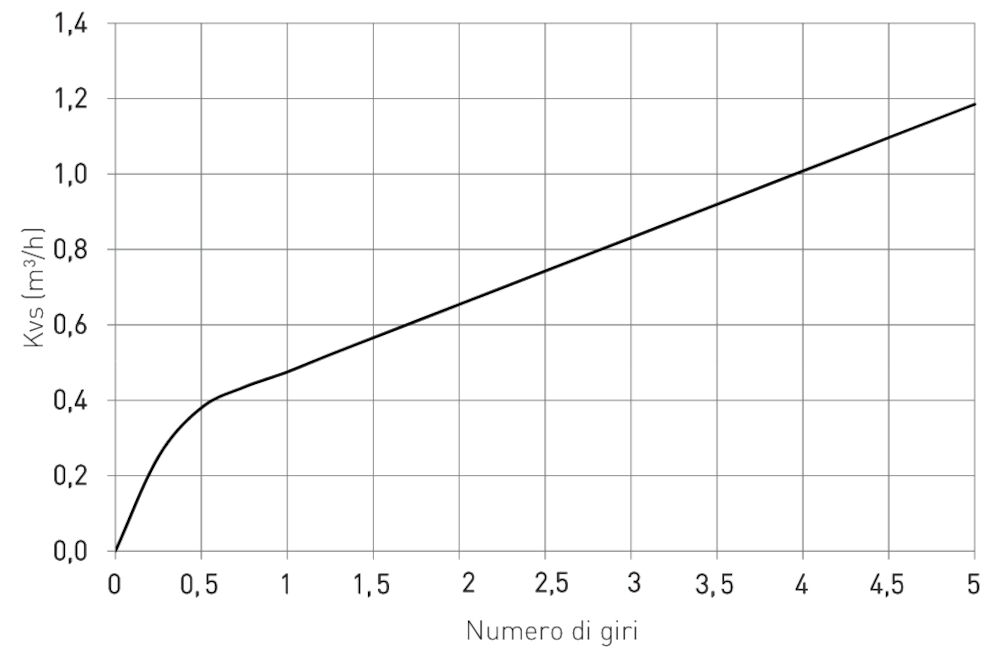

Caratteristica della valvola
Dati tecnici
Temperatura di esercizio: | Min. 5 °C/Max. 70 °C (Max. 85 °C a breve termine) |
Temperatura ambiente: | Min. -20 °C/Max. 40 °C |
Pressione massima di esercizio: | 1,0 MPa (10 bar) |
Differenza massima di pressione: | 100 kPa (1 bar) |
Fluidi 1: | Acqua |
Fluidi 2: | Acqua. Miscela Acqua - Glicole etilenico max. 50% |
Fluidi 3: | Acqua. Miscela Acqua - Glicole propilenico max. 50% |
Fluidi 4: | Acqua. Miscela Acqua - Etanolo max. 50% |
Filettatura standard: | G - filettatura femmina, G - filettatura maschio |
Altri dati: |
Indicatore di flusso Dimensioni 0,5 - 5 l/min. ±10% Termometro 0 - 80 °C Materiale, distributore Acciaio inossidabile UNI EN 10088-3 1.4306 Materiale, nipplo/valvole di intercettazione Rivestimento al nichel UNI EN 12165 CW617N |
LK 430 è un collettore per 2 - 12 circuiti di riscaldamento per impianti di riscaldamento a pavimento. Il collettore del circuito di riscaldamento è realizzato in acciaio inossidabile e viene preassemblato su una staffa. Il collettore è dotato di valvole di riempimento / valvole di scarico. La parte superiore del collettore etichettato FLOW (Flusso) è dotato di indicatori di flusso e valvole di bilanciamento per la regolazione del flusso del circuito. La parte inferiore del collettore etichettato RETURN (Ritorno) è dotato di attuatori manuali per lo spegnimento del circuito. Le valvole di intercettazione vengono normalmente sostituite con attuatori elettrici. Si possono ordinare a parte i termometri dei collettori di mandata e ritorno possono essere ordinati - vedi sotto la sezione Accessori.
Caratteristica della valvola
LK 430 - Filettatura interna / Filettatura esterna
Codice | Dim. | Dim. 2 | Dim. 3 | Kvs m³/h | Kvs2 m³/h | N. di circuiti | L mm | Peso (kg) |
---|---|---|---|---|---|---|---|---|
297311 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 2 | 190 | 2,8 |
297312 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 3 | 240 | 3,2 |
297313 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 4 | 290 | 3,6 |
297314 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 5 | 340 | 4,2 |
297315 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 6 | 390 | 4,7 |
297316 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 7 | 440 | 5,1 |
297317 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 8 | 490 | 5,7 |
297318 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 9 | 540 | 6,0 |
297319 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 10 | 590 | 6,5 |
297320 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 11 | 640 | 7,0 |
297321 | G 1" fem. | G ¾” EuroCone | G ½” | 1,1 | 2,5 | 12 | 690 | 7,5 |

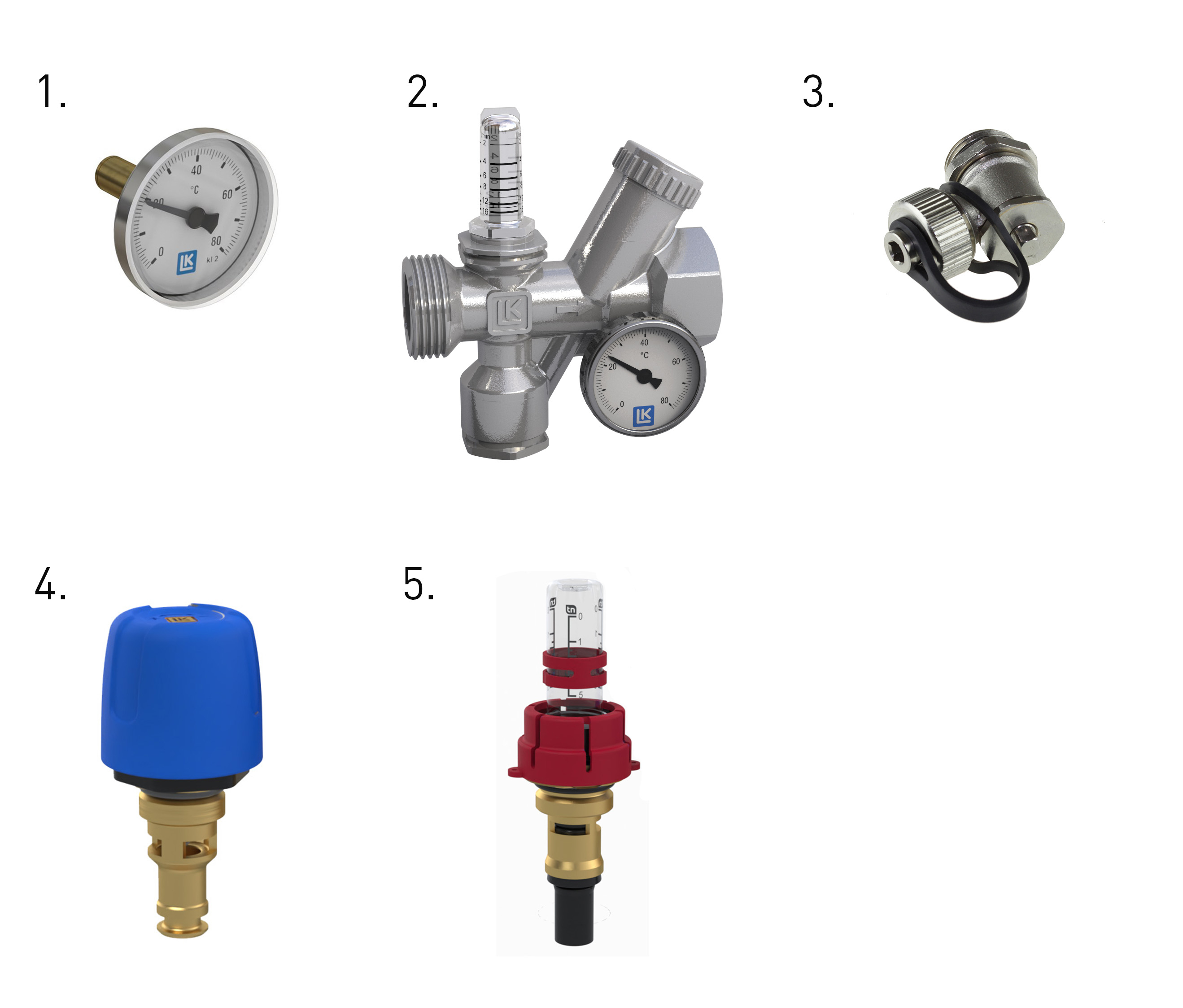

Accessori e ricambi
Codice | Articolo | Posizione |
---|---|---|
095018 | Termometro T40, 0 - 80 °C | 1 |
090275 | LK 435 OptiFlow, 2-16 l/min | 2 |
090276 | LK 435 OptiFlow, 4-36 l/min | 2 |
095182 | Valvola di scarico | 3 |
095178 | Valvola di ritorno | 4 |
095346 | Valvola di regolazione, alimentazione | 5 |
