LK HydronicGroup H/C 125 DN 25

LK HydronicGroup H/C 125

  • Per applicazioni sia di condizionamento che di riscaldamento
  • Tubo trattato con cataforesi per resistere alla corrosione
  • Semplice da completare con regolatore elettronico

LK HydronicGroup H/C 125 è un gruppo pompa completo ideale per gli impianti di riscaldamento e condizionamento ad ­alimentazione diretta dalla caldaia o con ­valvola miscelatrice a tre vie. Comprende una pompa...

Per saperne di più

LK HydronicGroup H/C 125

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video
  • Accessori e ricambi

Articoli

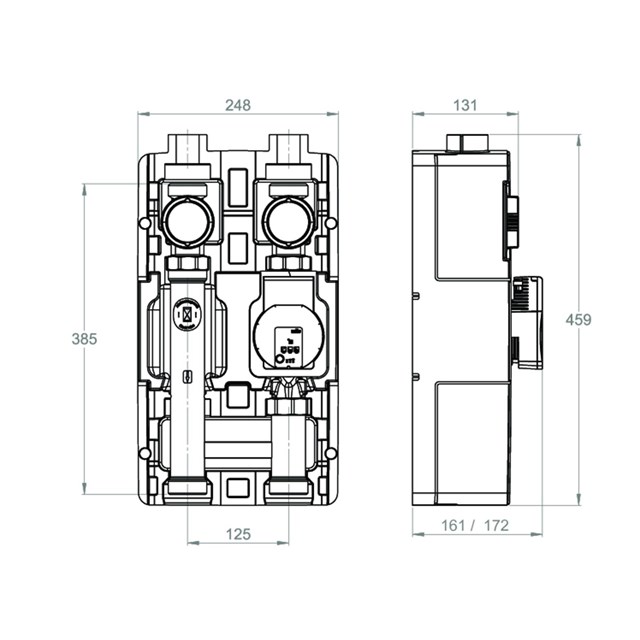

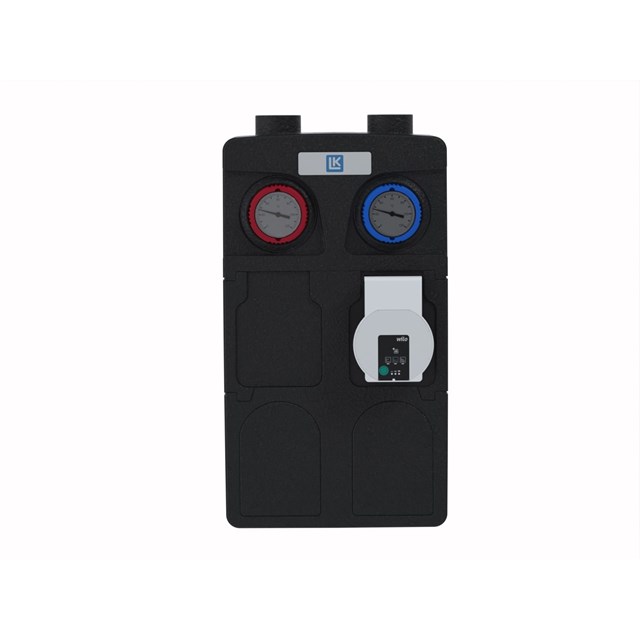

LK 861 H/C 125 - Alimentazione diretta

LK 861 H/C 125 - Alimentazione diretta 2 articoli

Codice Dim. DN Voltaggio Peso (kg) Lista di articoli
396427 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 5.1
396428 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 5.3

396427

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 5.1
Carello

396428

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 5.3
Carello

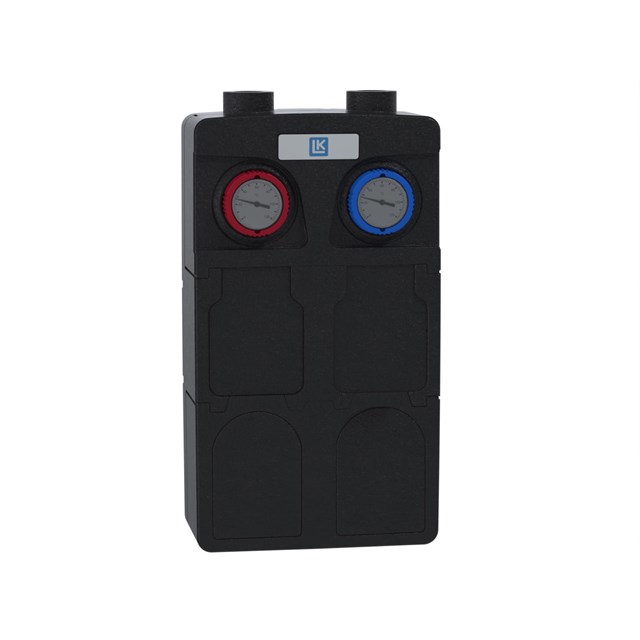

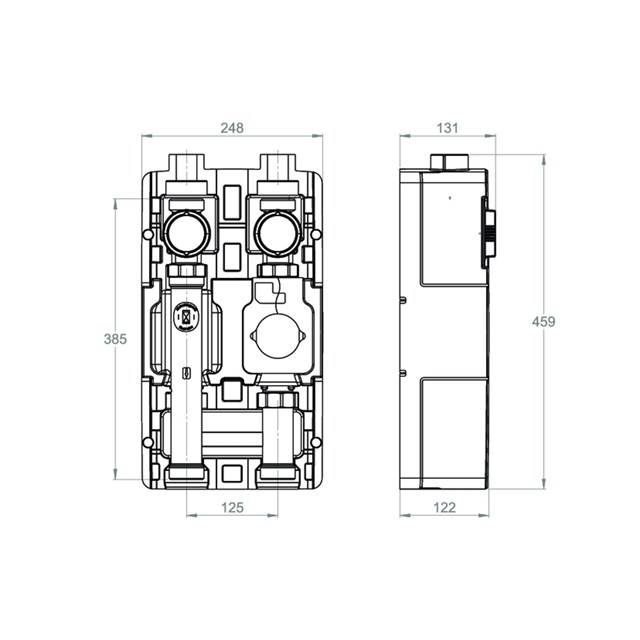

LK 861 H/C 125 - Alimentazione diretta senza pompa

LK 861 H/C 125 - Alimentazione diretta senza pompa 1 artikel

Codice Dim. DN Voltaggio Peso (kg) Lista di articoli
396200 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 3.3

396200

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 3.3
Carello

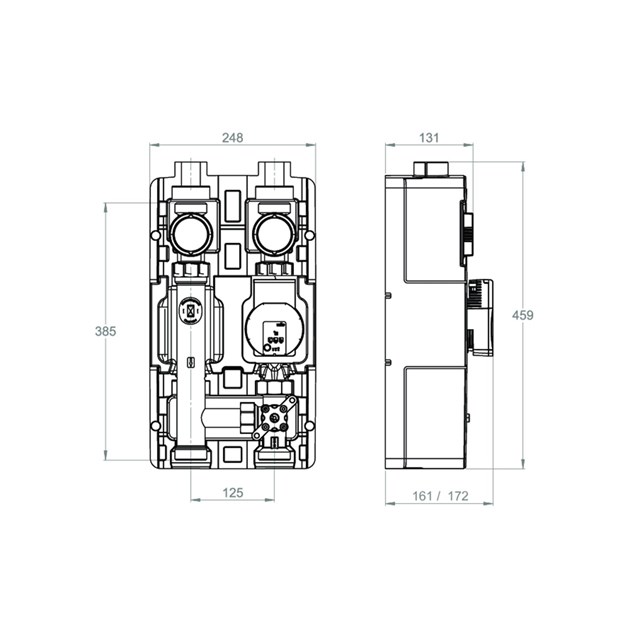

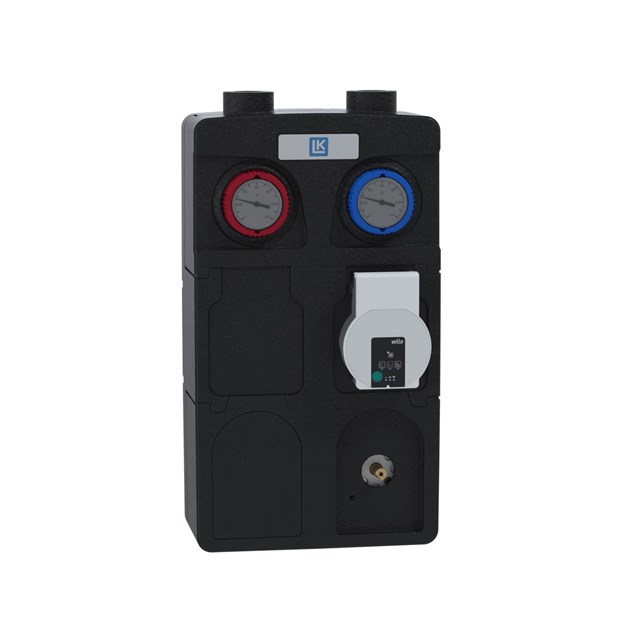

LK 862 H/C 125 DN 25 - Alimentazione miscelata

LK 862 H/C 125 DN 25 - Alimentazione miscelata 2 articoli

Codice Dim. DN Kvs m³/h Voltaggio Peso (kg) Lista di articoli
396425 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 5.8
396426 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 5.8

396425

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 5.8
Carello

396426

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 5.8
Carello

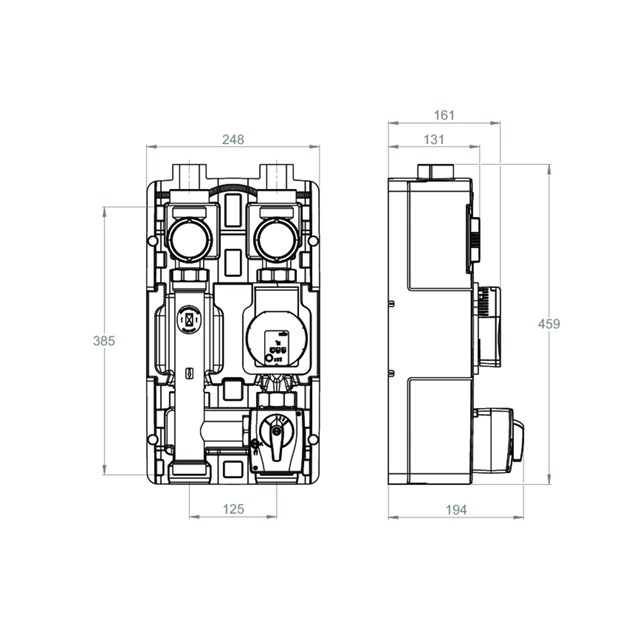

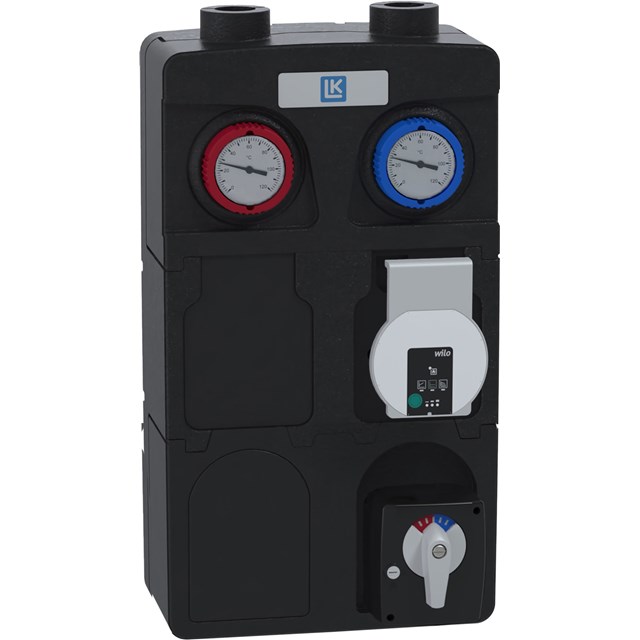

LK 862 H/C 125 DN 25 - Alimentazione miscelata con LK 950 Attuatore

LK 862 H/C 125 DN 25 - Alimentazione miscelata con LK 950 Attuatore 2 articoli

Codice Dim. DN Kvs m³/h Voltaggio Commento Peso (kg) Lista di articoli
396465 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 180756 LK 950 Attuatore 6.2
396466 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 180756 LK 950 Attuatore 6.2

396465

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Voltaggio 230 VAC, 50/60 Hz
Commento 180756 LK 950 Attuatore
Peso (kg) 6.2
Carello

396466

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Voltaggio 230 VAC, 50/60 Hz
Commento 180756 LK 950 Attuatore
Peso (kg) 6.2
Carello

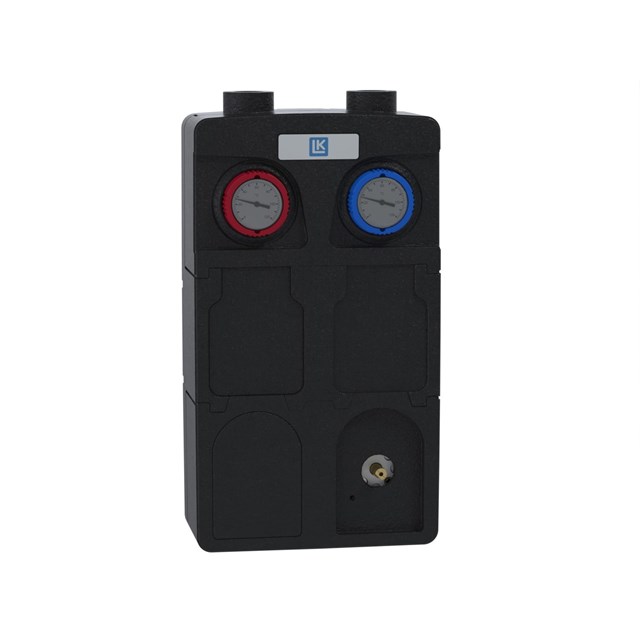

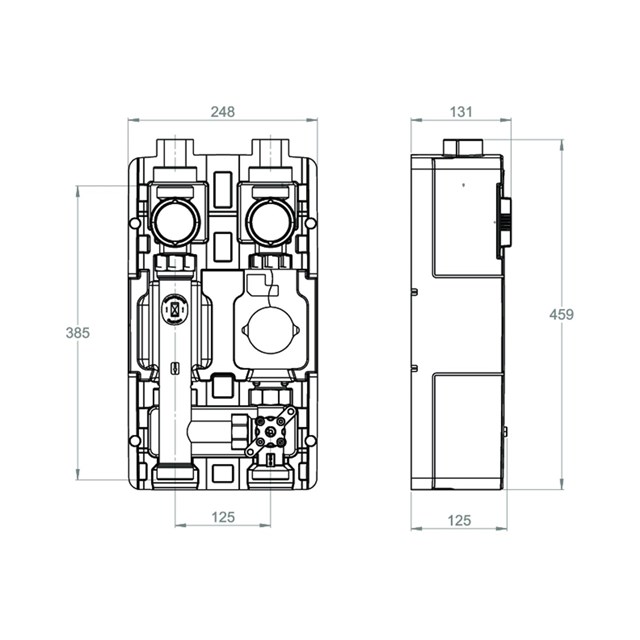

LK 862 H/C 125 DN 25 - Alimentazione miscelata senza pompa

LK 862 H/C 125 DN 25 - Alimentazione miscelata senza pompa 2 articoli

Codice Dim. DN Kvs m³/h Voltaggio Peso (kg) Lista di articoli
396199 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 4
396424 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 4

396199

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 4
Carello

396424

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Voltaggio 230 VAC, 50/60 Hz
Peso (kg) 4
Carello

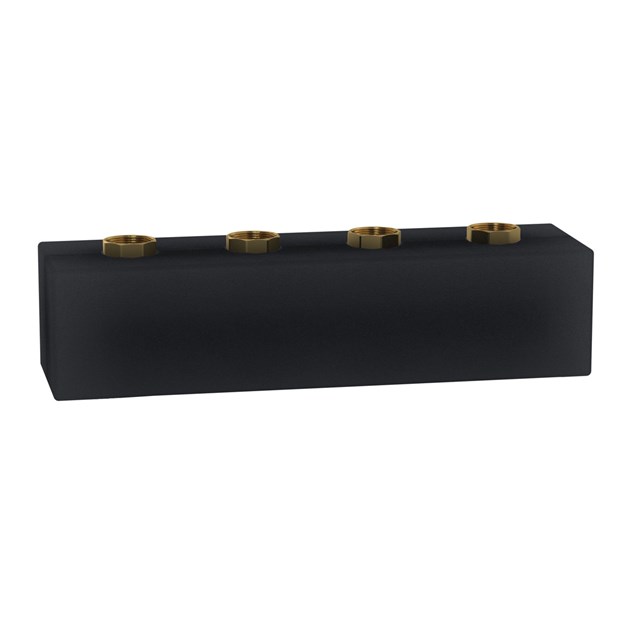

LK 860 H/C 125 - Collettore - Trattato con cataforesi

LK 860 H/C 125 - Collettore - Trattato con cataforesi 7 articoli

Codice Tipo Dim. Voltaggio A mm B mm Commento Peso (kg) C mm Schizzo dimensionale Lista di articoli
50802085 Collettore 1 gruppo, con separatore idraulico G 1½" 230 VAC, 50/60 Hz 294 125 0,4 MPa (4 bar) 2.5
50802086 Collettore, 2 gruppi, senza separatore idraulico G 1½" 230 VAC, 50/60 Hz 594 125 0,4 MPa (4 bar) 6 500
50802087 Collettore, 2 gruppi, con separatore idraulico G 1½" 230 VAC, 50/60 Hz 594 375 0,4 MPa (4 bar) 7 250
50802088 Collettore, 3 gruppi, senza separatore idraulico G 1½" 230 VAC, 50/60 Hz 844 125 0,4 MPa (4 bar) 8 500
50802089 Collettore, 3 gruppi, con separatore idraulico G 1½" 230 VAC, 50/60 Hz 844 625 0,4 MPa (4 bar) 9 500
50802090 Collettore, 4 gruppi, senza separatore idraulico G 1½" 230 VAC, 50/60 Hz 1094 125 0,4 MPa (4 bar) 9 750
50802091 Collettore, 4 gruppi, con separatore idraulico G 1½" 230 VAC, 50/60 Hz 1094 875 0,4 MPa (4 bar) 10 750

50802085

Tipo Collettore 1 gruppo, con separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 294
B mm 125
Commento 0,4 MPa (4 bar)
Peso (kg) 2.5
C mm

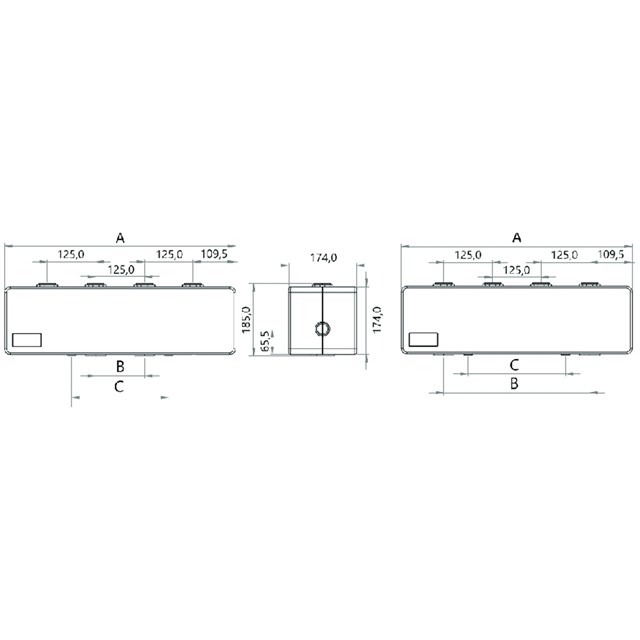

Schizzo dimensionale
Carello

50802086

Tipo Collettore, 2 gruppi, senza separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 594
B mm 125
Commento 0,4 MPa (4 bar)
Peso (kg) 6
C mm 500
Schizzo dimensionale
Carello

50802087

Tipo Collettore, 2 gruppi, con separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 594
B mm 375
Commento 0,4 MPa (4 bar)
Peso (kg) 7
C mm 250
Schizzo dimensionale
Carello

50802088

Tipo Collettore, 3 gruppi, senza separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 844
B mm 125
Commento 0,4 MPa (4 bar)
Peso (kg) 8
C mm 500
Schizzo dimensionale
Carello

50802089

Tipo Collettore, 3 gruppi, con separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 844
B mm 625
Commento 0,4 MPa (4 bar)
Peso (kg) 9
C mm 500
Schizzo dimensionale
Carello

50802090

Tipo Collettore, 4 gruppi, senza separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 1094
B mm 125
Commento 0,4 MPa (4 bar)
Peso (kg) 9
C mm 750
Schizzo dimensionale
Carello

50802091

Tipo Collettore, 4 gruppi, con separatore idraulico
Dim. G 1½"
Voltaggio 230 VAC, 50/60 Hz
A mm 1094
B mm 875
Commento 0,4 MPa (4 bar)
Peso (kg) 10
C mm 750
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK HydronicGroup H/C 125 è un gruppo pompa completo ideale per gli impianti di riscaldamento e condizionamento ad ­alimentazione diretta dalla caldaia o con ­valvola miscelatrice a tre vie. Comprende una pompa di circolazione ad alta efficienza, ­isolamento e due valvole a sfera con termometro. Sul lato di ritorno c’è una valvola di ritegno integrata. Tubo trattato con cataforesi per resistere alla corrosione. Quando si installa il LK HydronicGroup H/C 125 sul collettore LK 860 H/C 125, si dovrebbe utilizzare il kit di montaggio (codice articolo 095515) per prevenire la condensa.

LK 861 H/C 125, gruppo pompa ideale per gli impianti di riscaldamento e condizionamento ad alimentazione diretta.

LK 862 H/C 125, ideale per gli impianti di riscaldamento ad alimentazione con valvola miscelatrice. È inclusa una valvola miscelatrice a tre vie. Per applicazioni di condizionamento, LK 862 H/C 125 deve essere integrato con un attuatore, LK 950 o LK SmartComfort, affinché la condensa non penetri nell’isolamento e non formi gelo.

L’isolamento è adatto solo per i modelli Wilo Para da 6 e 8 metri.

Dati tecnici

Tensione: 230 VAC, 50/60 Hz
Consumo: 10-75 W secondo la velocità della pompa
Pressione massima di esercizio: 1,0 MPa (10 bar)
Temperatura di esercizio: Min. 5 °C/Max. 95 °C
Temperatura ambiente: Min. 5 °C/Max. 58 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi: Acqua. Miscela Acqua - Glicole max. 50%
Pompa di ricircolo: Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12, EEI ≤ 0,23 (vedi scheda tecnica/etichetta pompa per il valore esatto)
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, isolante: Polipropilene Espanso EPP

Applicazione

LK HydronicGroup H/C 125 DN 25
LK HydronicGroup H/C 125 DN 25

LK 861 - Gruppo pompa con alimentazione diretta

LK HydronicGroup H/C 125 DN 25

LK 862 Cooling - Gruppo pompa con valvola miscelatrice

LK HydronicGroup H/C 125 DN 25

LK 861 Sinistra - LK 861 Destra

LK HydronicGroup H/C 125 DN 25

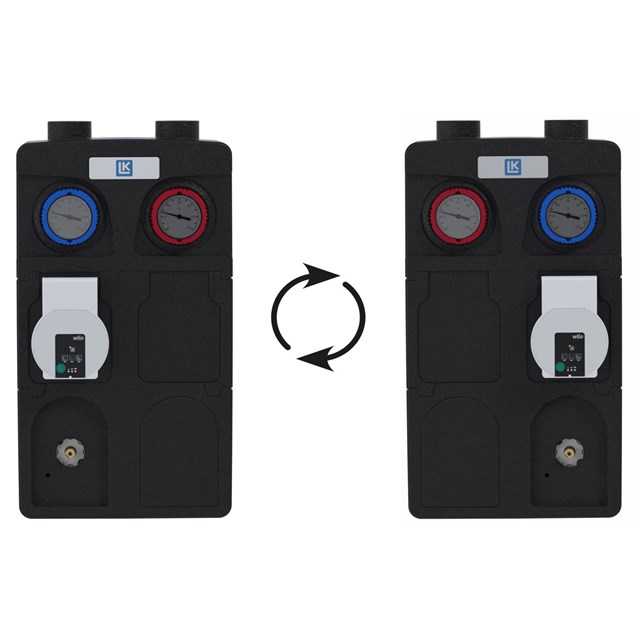

LK 862 Sinistra - LK 862 Destra

Schemi tecnici

LK HydronicGroup H/C 125 DN 25

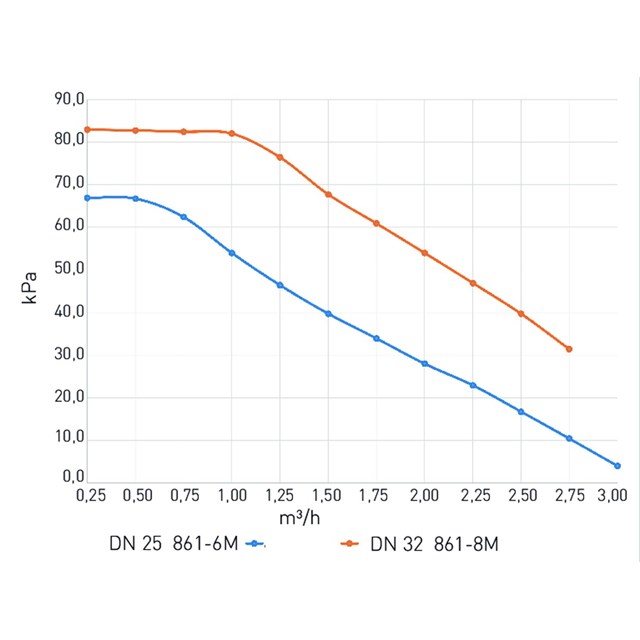

LK 861 - CARATTERISTICA DELLA POMPA

LK HydronicGroup H/C 125 DN 25

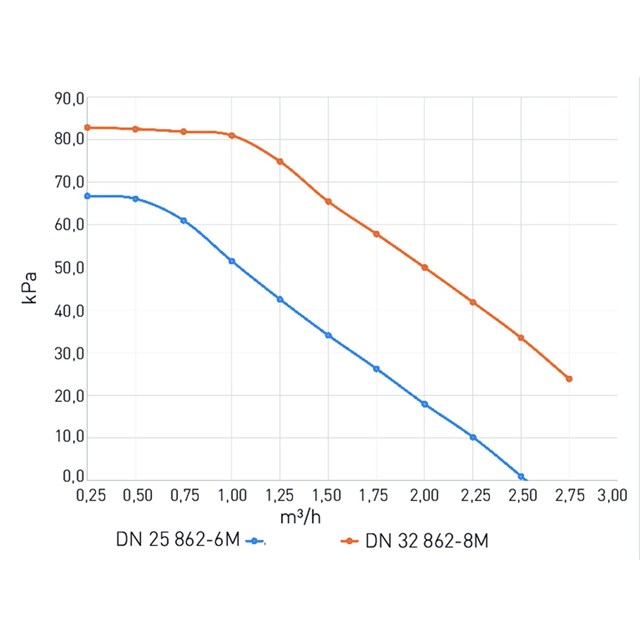

LK 862 - CARATTERISTICA DELLA POMPA

Downloads

Scheda tecnica

LK HydronicGroup H/C 125

Manuale d'istruzioni

861-862 LK HydronicGroup H/C 125 - Instruction_248405

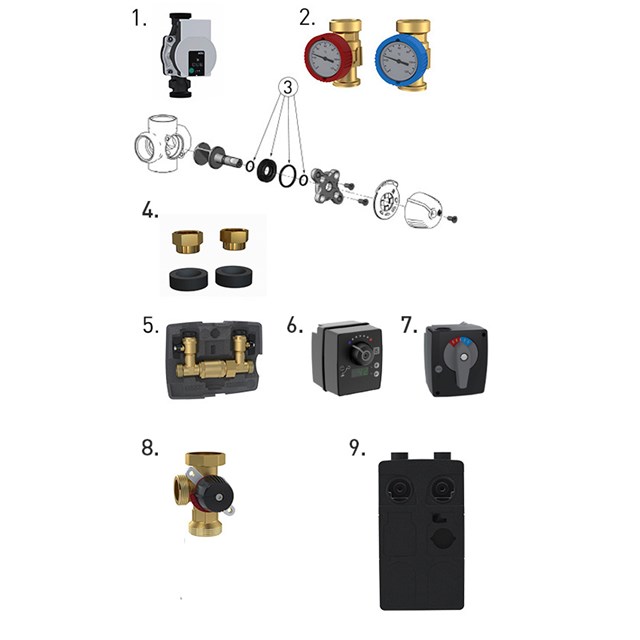

Accessori e ricambi

Codice Articolo Posizione
187322 Wilo Para 25-180/6-43/SC-12 1
187203 Wilo Para 25-180/8-75/SC-12 1
187323 Valvola a sfera, blu 2
187324 Valvola a sfera, rossa 2
187188 Kit guarnizione 840/841 DN 25 3
095515 Kit di connessione 4
092366 LK 322 CoolUnit 1" 5
181242 LK 100 SmartComfort CT 6
180765 LK 950 Attuatore 7
187963 Isolamento in EPP 9
