LK 811 ThermoMat 2.0 W

LK 811 ThermoMat 2.0 W

  • Temperatura di ritorno regolabile
  • La regolazione elettronica garantisce un funzionamento facile

LK 811 ThermoMat 2.0 W è un gruppo di ricircolo anticondensa per il collega­mento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua ne...

Per saperne di più

LK 811 ThermoMat 2.0 W

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Accessori e ricambi

Articoli

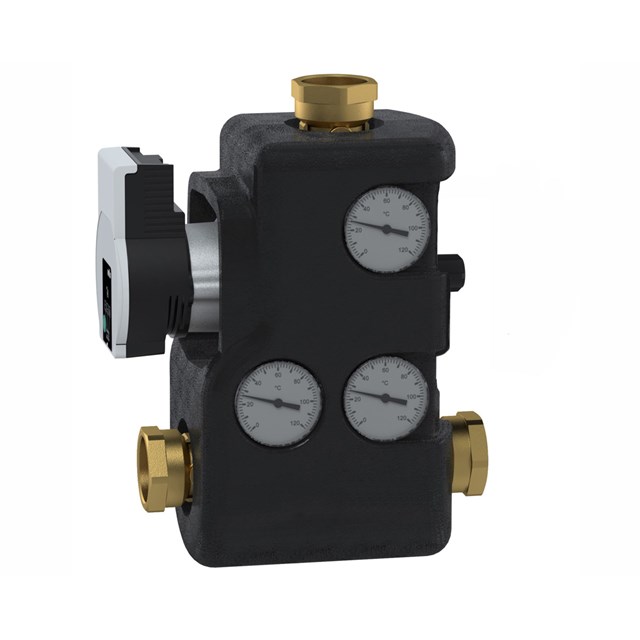

LK 811 - Filettatura femmina

LK 811 - Filettatura femmina 2 articoli

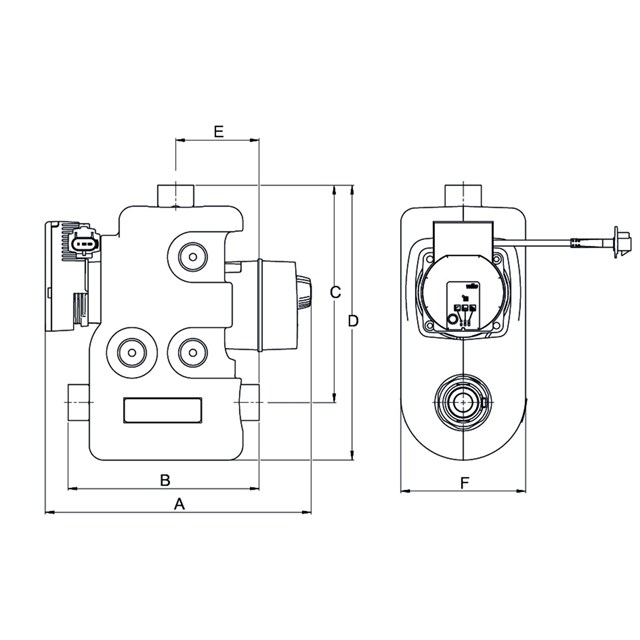

Codice Tipo Dim. Voltaggio A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
182772 senza valvola di ritegno Rp 1" 230 VAC, 50 Hz 226 205 230 290 90 130 4.2
182770 senza valvola di ritegno Rp 1¼" 230 VAC, 50 Hz 226 205 230 290 90 130 4.2

182772

Tipo senza valvola di ritegno
Dim. Rp 1"
Voltaggio 230 VAC, 50 Hz
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Peso (kg) 4.2

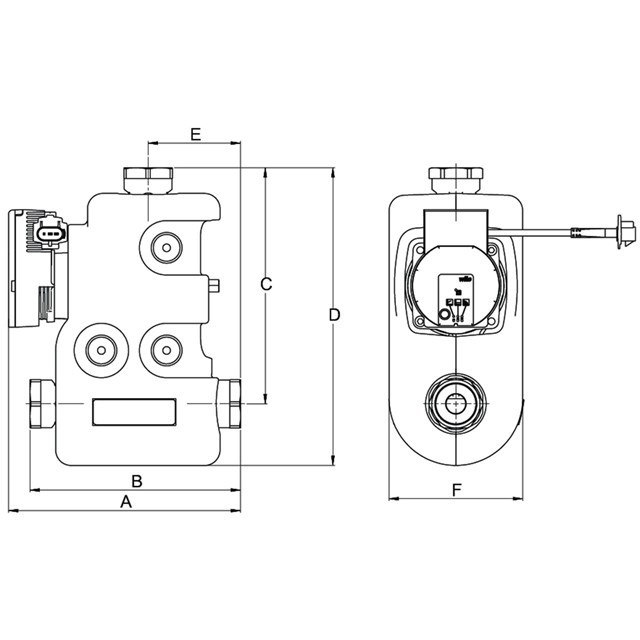

Schizzo dimensionale
Carello

182770

Tipo senza valvola di ritegno
Dim. Rp 1¼"
Voltaggio 230 VAC, 50 Hz
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Peso (kg) 4.2
Schizzo dimensionale
Carello

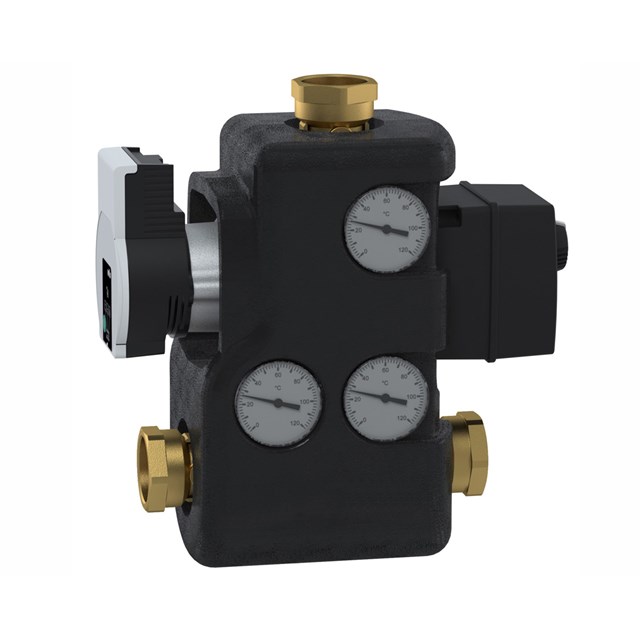

LK 811 - Filettatura femmina - con LK 100 SmartComfort CT

LK 811 - Filettatura femmina - con LK 100 SmartComfort CT 2 articoli

Codice Tipo Dim. Voltaggio A mm B mm C mm D mm E mm F mm Peso (kg) Schizzo dimensionale Lista di articoli
182779 senza valvola di ritegno + CT 100 Rp 1" 230 VAC, 50 Hz 277 199 227 287 87 130 4.2
182780 senza valvola di ritegno + CT 100 Rp 1¼" 230 VAC, 50 Hz 277 199 227 287 87 130 4.2

182779

Tipo senza valvola di ritegno + CT 100
Dim. Rp 1"
Voltaggio 230 VAC, 50 Hz
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Peso (kg) 4.2
Schizzo dimensionale
Carello

182780

Tipo senza valvola di ritegno + CT 100
Dim. Rp 1¼"
Voltaggio 230 VAC, 50 Hz
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Peso (kg) 4.2
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 811 ThermoMat 2.0 W è un gruppo di ricircolo anticondensa per il collega­mento di caldaie a biomasse con il sistema di accumulo. Il gruppo è progettato per garantire un’ottimale stratificazione dell’acqua nel sistema di accumulo e, contemporaneamente, garantire una elevata temperatura di ritorno verso la caldaia. Questo aumenta l’efficienza del sistema e garantisce una lunga durata della caldaia in quanto riduce la formazione di condensa e catrame.

LK 811 ThermoMat 2.0 W è un gruppo compatto con pompa integrata a basso consumo energetico e una valvola miscelatrice che gestisce il ricircolo su due vie. Il gruppo ricircolo anticondensa è composto di tre valvole di sezionamento che facilitano il montaggio e la manutenzione e un isolante preformato per ridurre al minimo la dissipazione del calore. Tre termometri per seguire facilmente il processo di ricircolo possono essere ordinati come accessori. Il gruppo di ricircolo anticondensa è disponibile in due versioni, con o senza valvola di ritegno. Con la valvola di ritegno si ottengono le funzioni descritte al punto 4. Il gruppo di ricircolo è simmetrico e può essere adattato facilmente per il montaggio a destra o a sinistra della caldaia. Grazie alle valvole di sezionamento, qualsiasi componente può essere smontato per la manutenzione o per la sostituzione senza svuotare l’impianto.

LK 811 ThermoMat 2.0 W è disponibile con o senza regola­tore elettronico della temperatura. Kit di montaggio per i regolatori di altre marche sono disponibili.
Per ulteriori informazioni si prega di contattare il nostro ufficio commerciale.

LK 811 ThermoMat 2.0 W è montato sul circuito di ritorno tra la caldaia a biomassa e il serbatoio dell’accumulatore. Il gruppo di ricircolo va montato in piedi, con l’albero della pompa in posizione orizzontale.

Il gruppo di ricircolo non richiede di solito alcuna manutenzione. Controllare regolarmente i collegamenti.

Dati tecnici

Tensione: 230 VAC, 50 Hz
Consumo: 10-75 W, secondo la velocità della pompa
Potenza massima della caldaia: 65 kW: 20 °C ΔT
Pressione massima di esercizio: 0,6 MPa (6 bar)
Temperatura di esercizio: Min. 5 °C/Max. 95 °C
Temperatura di ritorno: 5-99 °C
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina
Fluidi: Acqua. Miscela Acqua - Glicole max. 50%
Pompa di ricircolo: Wilo Para /6 SC FS14, Wilo Para /8 SC FS14
Materiale, corpo valvola: Ottone EN 1982 CB753S
Materiale, isolante: Polipropilene Espanso EPP

Applicazione

LK 811 ThermoMat 2.0 W

Funzionamento del gruppo ricircolo anticondensa durante le varie fasi di riscaldamento:

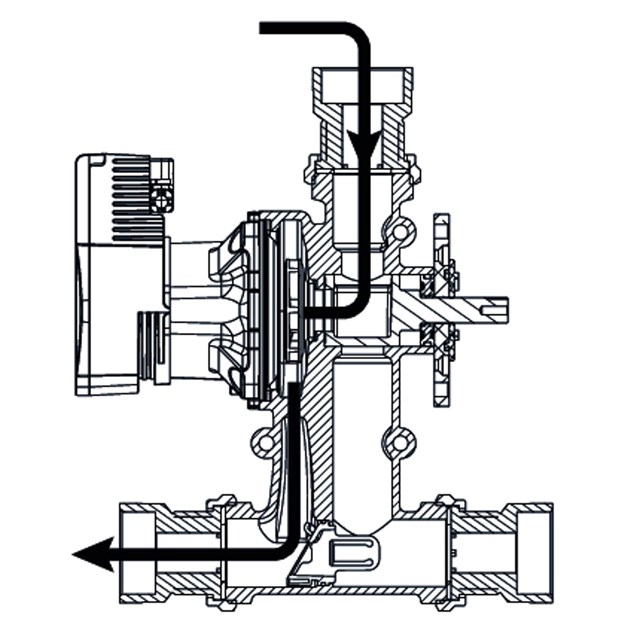

1. Fase di riscaldamento

LK 811 ThermoMat 2.0 W

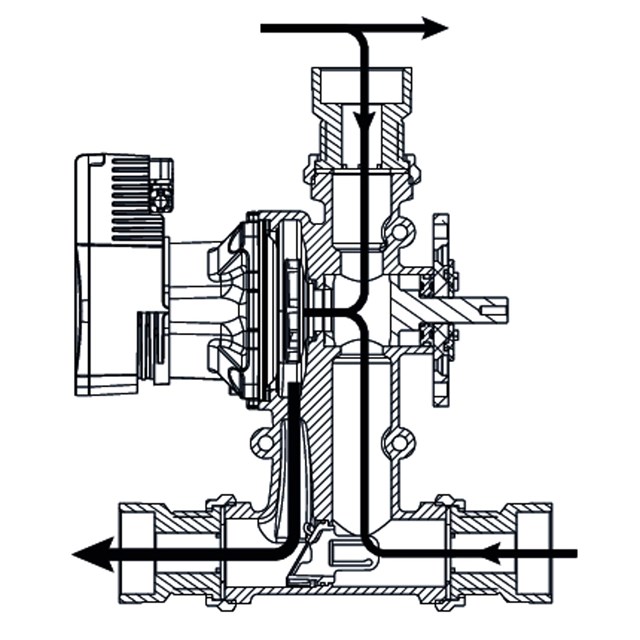

2. Fase di miscelazione

LK 811 ThermoMat 2.0 W

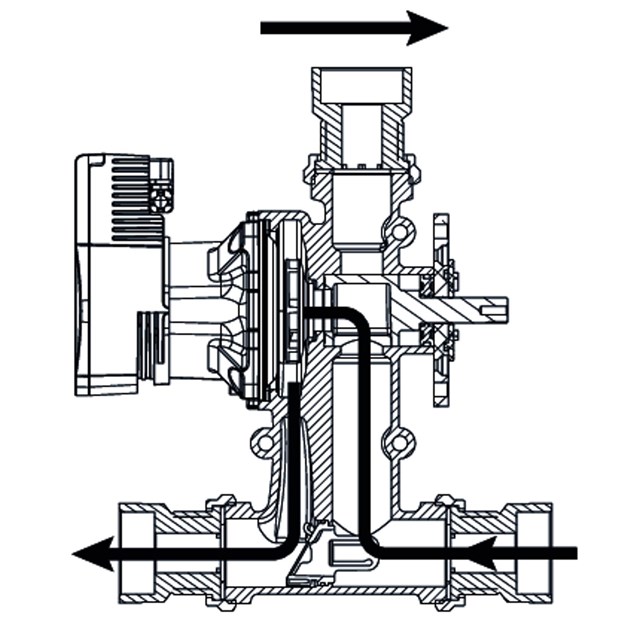

3. Fase di chiusura del by-pass

LK 811 ThermoMat 2.0 W

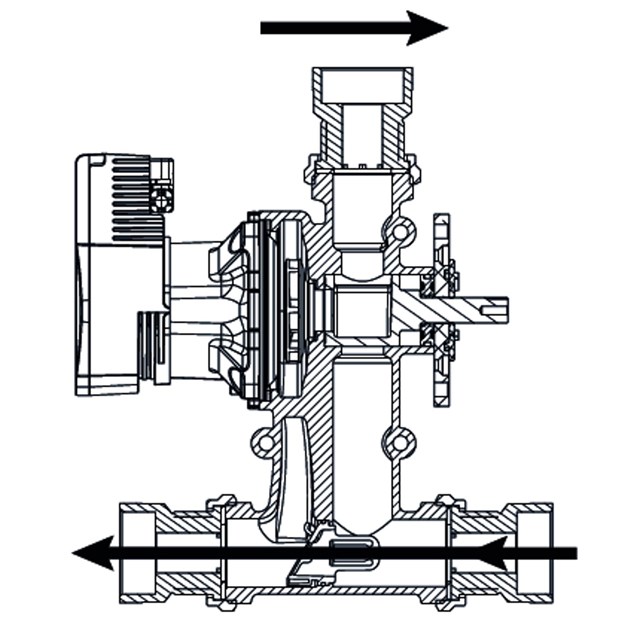

4. Circolazione naturale con valvola di ritegno

LK 811 ThermoMat 2.0 W

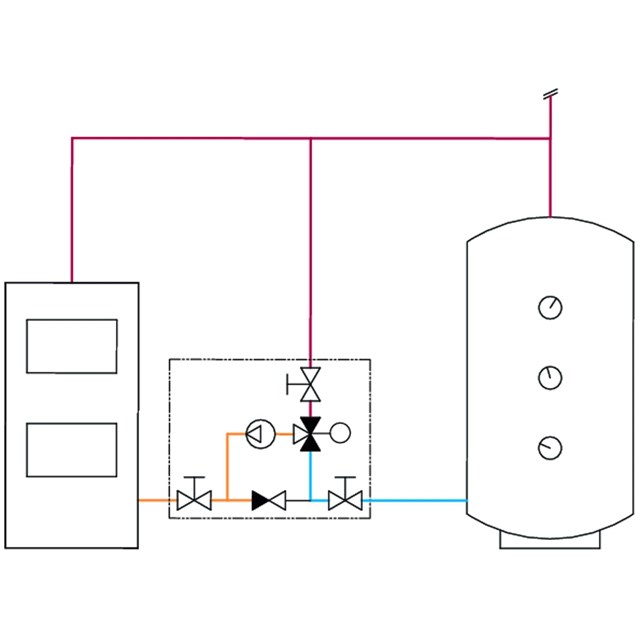

Con valvola di ritegno

LK 811 ThermoMat 2.0 W

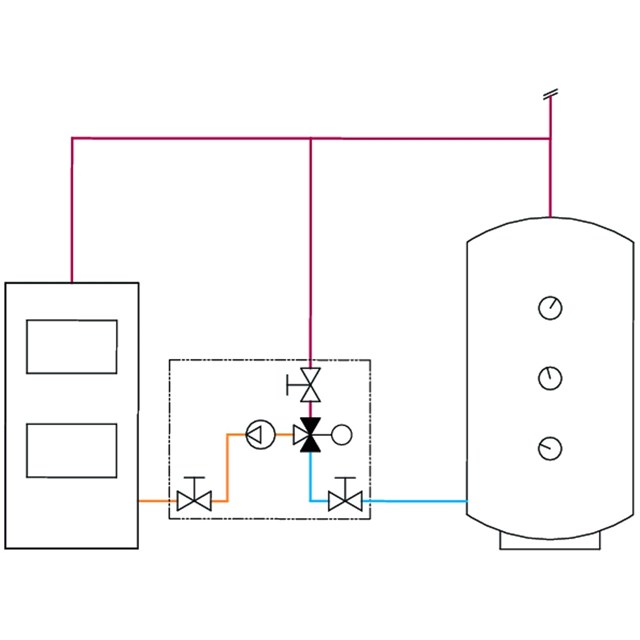

Senza valvola di ritegno

Schemi tecnici

LK 811 ThermoMat 2.0 W

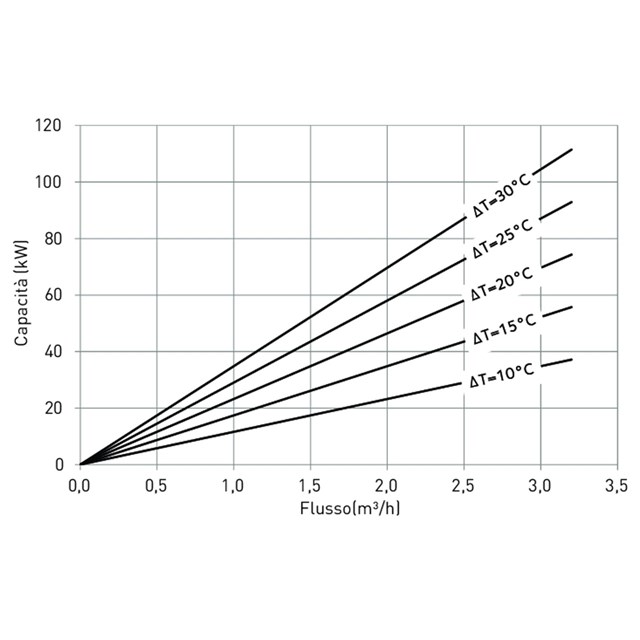

Capacità della caldaia, Wilo Para*/8 SC FS14

LK 811 ThermoMat 2.0 W

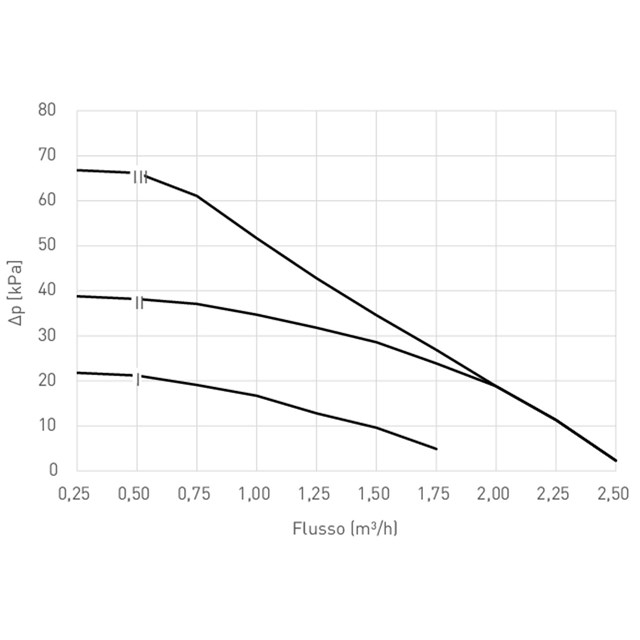

Caratteristica della pompa, Wilo Para*/6 SC FS14

LK 811 ThermoMat 2.0 W

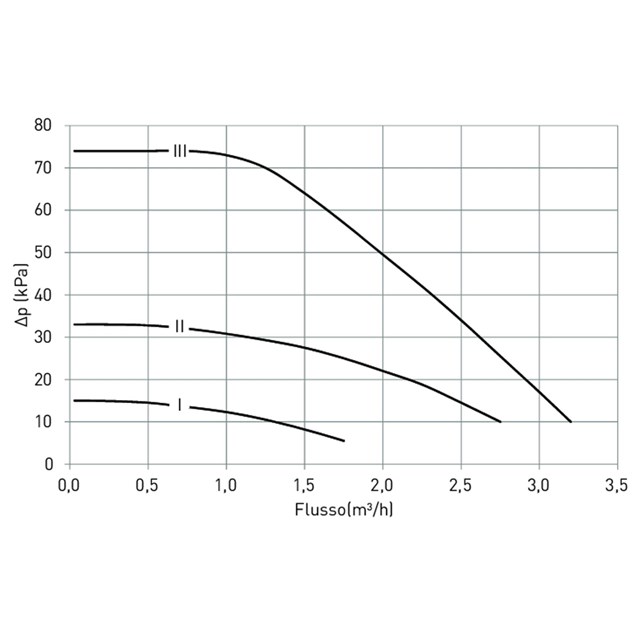

Caratteristica della pompa, Wilo Para */8 SC FS14

LK 811 ThermoMat 2.0 W

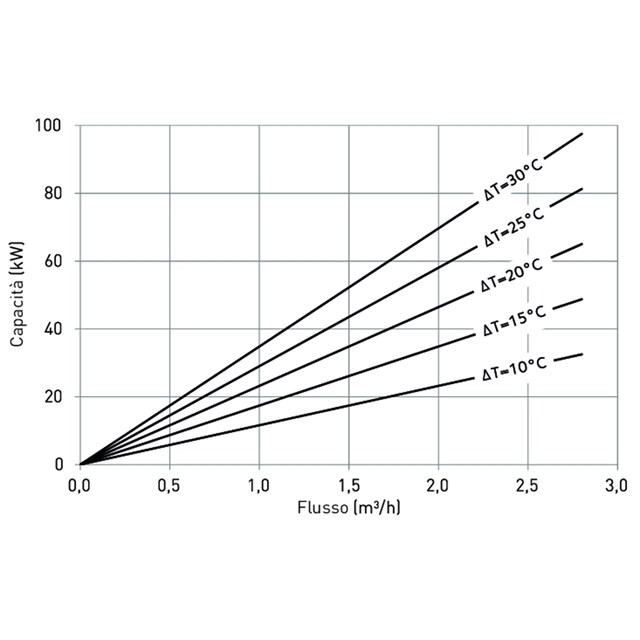

Capacità della caldaia, Wilo Para */6 SC FS14

Downloads

Scheda tecnica

LK 811 ThermoMat 2.0 W

Certificati/Omologazioni

CE Declaration of Conformity - LK 810, LK 811

Manuale d'istruzioni

811 ThermoMat 2.0 W - Instruction_248307

Certificati/Omologazioni

CE Declaration of Conformity - 810 , 811.pdf

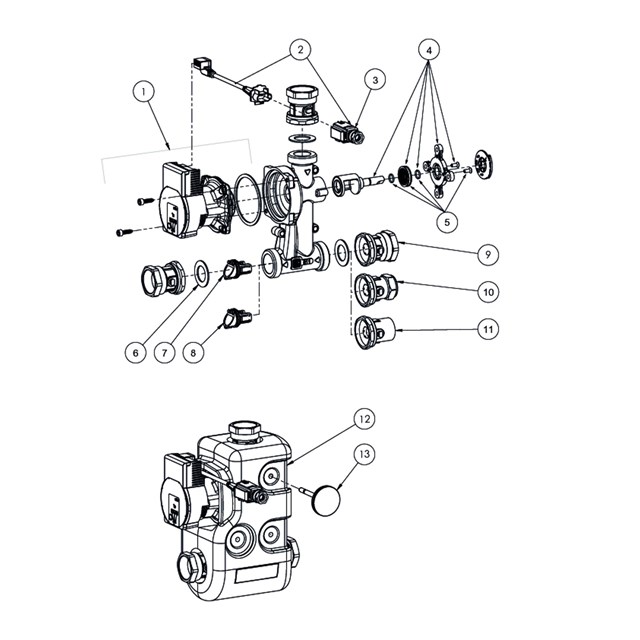

Accessori e ricambi

Codice Articolo Posizione
187347 Wilo Para */8 SC FS14 1
187960 Wilo Para 15-130/6 SC FS14 1
095443 Cavo Wilo Para 200 mm + Connettore 2
095220 Connettore 3
187110 Kit di riparazione 811 4
187066 Kit guarnizione 811/840/841, DN 15-20 5
013025 Guarnizione in gomma EPDM 1½" - 44x27x2 mm 6
187021 Valvola di ritegno 810 / 811 7
187022 Inserto cieco 810 / 811 8
187018 Valvola a sfera di sezionamento Rp 1¼" 9
187019 Valvola a sfera di sezionamento 28 mm 10
187017 Valvola a sfera di sezionamento Rp 1" 11
187351 Isolante termico in EPP, 811 12
058126 Termometro 120 °C 13
