Övergångar

Raccordi

I Raccordi filettati femmia/dado e maschio dado, sono progettati per offrire un collegamento sicuro, duraturo e di alta precisione.Realizzato in ottone secondo le norme DIN 1705 e ISO 1338, questi raccordi gara...

Per saperne di più

Raccordi

  • Articoli
  • Informazioni dettagliate
  • Downloads

Articoli

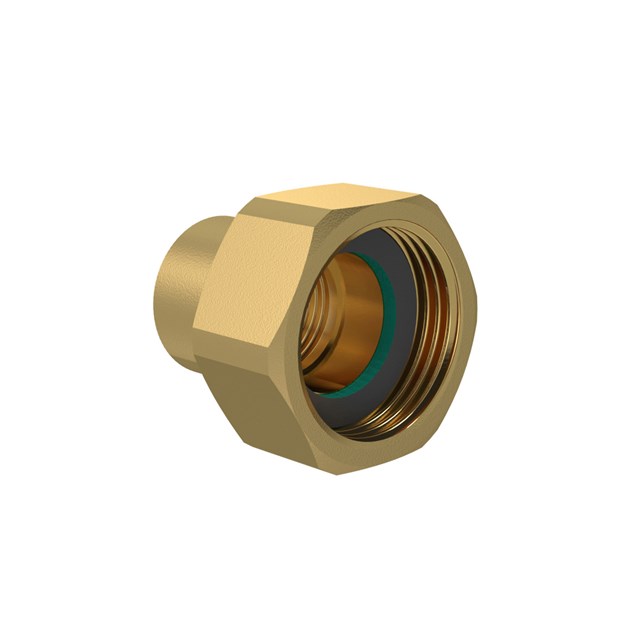

Filettatura Femmina / Dado

Filettatura Femmina / Dado 5 articoli

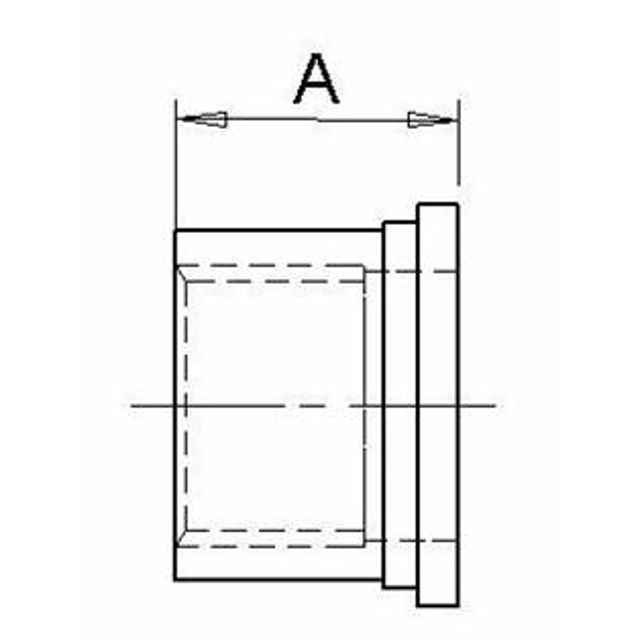

Codice Dim. A mm Peso (kg) Schizzo dimensionale Lista di articoli
095364 Rp ⅜" x Rp ¾" 21 0.07
095365 Rp ½" x Rp 1" 22 0.1
095366 Rp ¾" x Rp 1¼" 22 0.15
095367 Rp 1" x Rp 1½" 25 0.17
095368 Rp 1¼" x Rp 2" 29 0.35

095364

Dim. Rp ⅜" x Rp ¾"
A mm 21
Peso (kg) 0.07
Schizzo dimensionale
Carello

095365

Dim. Rp ½" x Rp 1"
A mm 22
Peso (kg) 0.1
Schizzo dimensionale
Carello

095366

Dim. Rp ¾" x Rp 1¼"
A mm 22
Peso (kg) 0.15
Schizzo dimensionale
Carello

095367

Dim. Rp 1" x Rp 1½"
A mm 25
Peso (kg) 0.17
Schizzo dimensionale
Carello

095368

Dim. Rp 1¼" x Rp 2"
A mm 29
Peso (kg) 0.35
Schizzo dimensionale
Carello

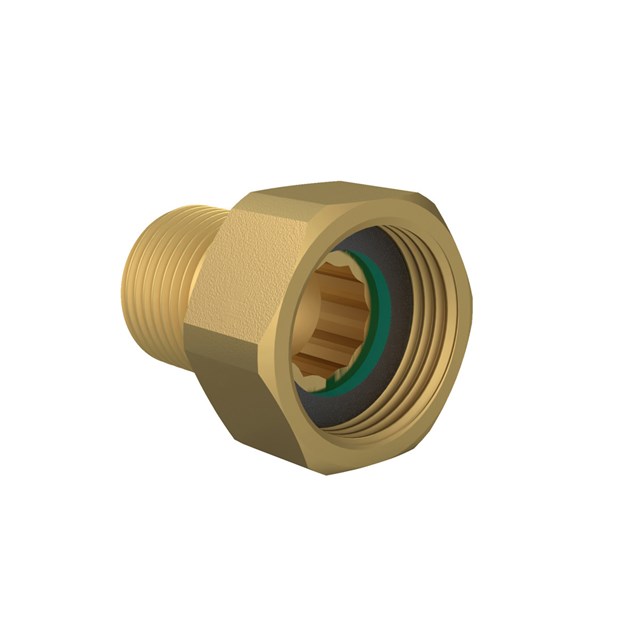

Filettatura maschio / Dado

Filettatura maschio / Dado 5 articoli

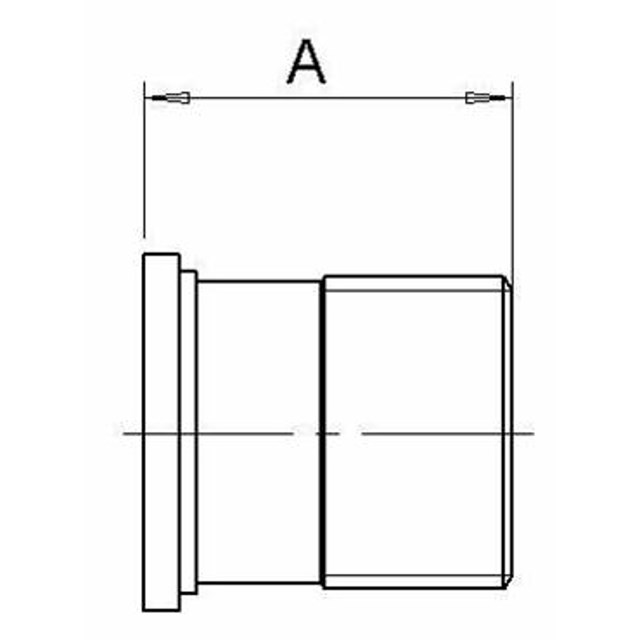

Codice Dim. A mm Peso (kg) Schizzo dimensionale Lista di articoli
095379 R ½" x Rp ¾" 27 0.08
095380 R ¾" x Rp 1" 31 0.07
095381 R 1" x Rp 1¼" 35 0.01
095382 R 1¼" x Rp 1½" 39 0.02
095383 R 1½" x Rp 2" 41 0.02

095379

Dim. R ½" x Rp ¾"
A mm 27
Peso (kg) 0.08
Schizzo dimensionale
Carello

095380

Dim. R ¾" x Rp 1"
A mm 31
Peso (kg) 0.07
Schizzo dimensionale
Carello

095381

Dim. R 1" x Rp 1¼"
A mm 35
Peso (kg) 0.01
Schizzo dimensionale
Carello

095382

Dim. R 1¼" x Rp 1½"
A mm 39
Peso (kg) 0.02
Schizzo dimensionale
Carello

095383

Dim. R 1½" x Rp 2"
A mm 41
Peso (kg) 0.02
Schizzo dimensionale
Carello

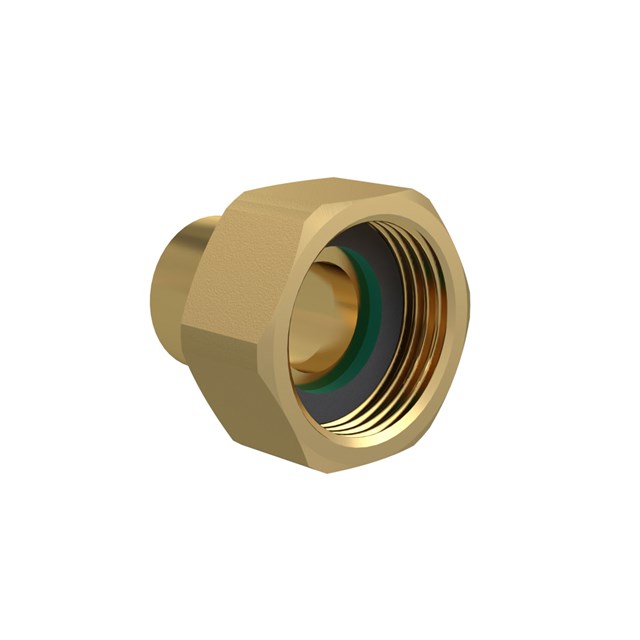

Brasatura interna / Dado

Brasatura interna / Dado 7 articoli

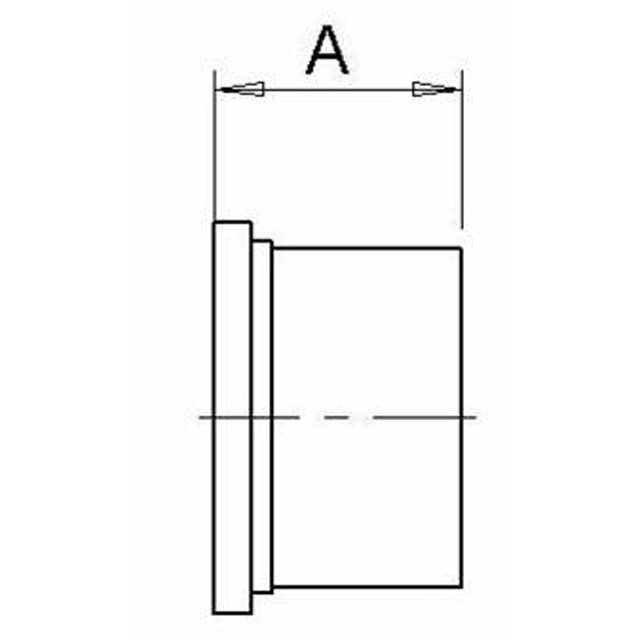

Codice Dim. A mm Peso (kg) Schizzo dimensionale Lista di articoli
095371 15 mm x Rp ¾" 19 0.02
095372 18 mm x Rp ¾" 17 0.03
095373 18 mm x Rp 1" 19 0.04
095374 22 mm x Rp 1" 19 0.06
095375 28 mm x Rp 1¼" 25 0.08
095376 35 mm x Rp 1½" 27 0.07
095377 42 mm x Rp 2" 31 0.02

095371

Dim. 15 mm x Rp ¾"
A mm 19
Peso (kg) 0.02
Schizzo dimensionale
Carello

095372

Dim. 18 mm x Rp ¾"
A mm 17
Peso (kg) 0.03
Schizzo dimensionale
Carello

095373

Dim. 18 mm x Rp 1"
A mm 19
Peso (kg) 0.04
Schizzo dimensionale
Carello

095374

Dim. 22 mm x Rp 1"
A mm 19
Peso (kg) 0.06
Schizzo dimensionale
Carello

095375

Dim. 28 mm x Rp 1¼"
A mm 25
Peso (kg) 0.08
Schizzo dimensionale
Carello

095376

Dim. 35 mm x Rp 1½"
A mm 27
Peso (kg) 0.07
Schizzo dimensionale
Carello

095377

Dim. 42 mm x Rp 2"
A mm 31
Peso (kg) 0.02
Schizzo dimensionale
Carello

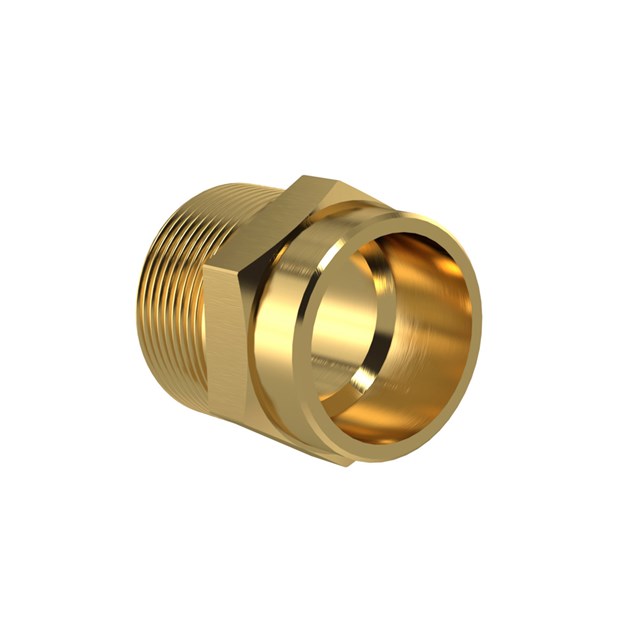

Brasatura interna / Filettatura maschio

Brasatura interna / Filettatura maschio 9 articoli

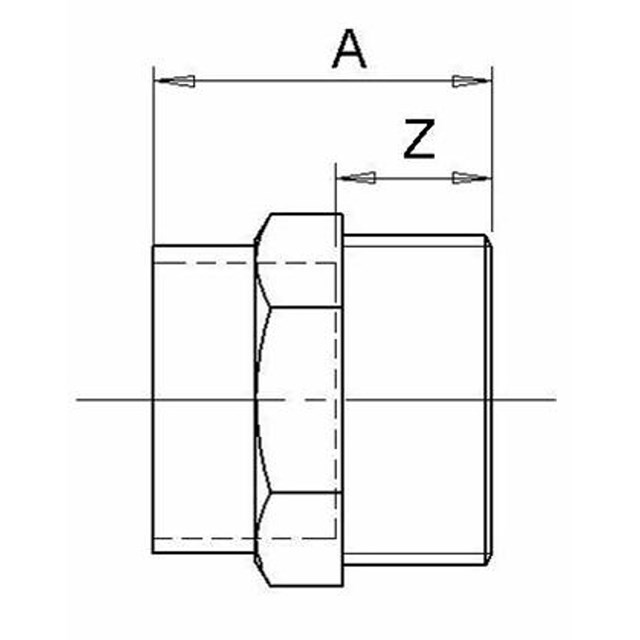

Codice Dim. A mm Z mm Peso (kg) Schizzo dimensionale Lista di articoli
200 81 34 15 mm x R ½" 25 14 0.03
200 82 17 18 mm x R ¾" 26 13 0.06
200 82 41 22 mm x R ¾" 29,5 15 0.05
200 82 58 22 mm x R 1" 30 15 0.06
200 82 82 28 mm x R ¾" 41 22 0.1
200 82 90 28 mm x R 1" 36 17 0.1
200 83 32 35 mm x R 1¼" 43 20 0.1
200 83 81 42 mm x R 1½" 48 21 0.2
200 84 23 54 mm x R 2" 58 26 0.3

200 81 34

Dim. 15 mm x R ½"
A mm 25
Z mm 14
Peso (kg) 0.03
Schizzo dimensionale
Carello

200 82 17

Dim. 18 mm x R ¾"
A mm 26
Z mm 13
Peso (kg) 0.06
Schizzo dimensionale
Carello

200 82 41

Dim. 22 mm x R ¾"
A mm 29,5
Z mm 15
Peso (kg) 0.05
Schizzo dimensionale
Carello

200 82 58

Dim. 22 mm x R 1"
A mm 30
Z mm 15
Peso (kg) 0.06
Schizzo dimensionale
Carello

200 82 82

Dim. 28 mm x R ¾"
A mm 41
Z mm 22
Peso (kg) 0.1
Schizzo dimensionale
Carello

200 82 90

Dim. 28 mm x R 1"
A mm 36
Z mm 17
Peso (kg) 0.1
Schizzo dimensionale
Carello

200 83 32

Dim. 35 mm x R 1¼"
A mm 43
Z mm 20
Peso (kg) 0.1
Schizzo dimensionale
Carello

200 83 81

Dim. 42 mm x R 1½"
A mm 48
Z mm 21
Peso (kg) 0.2
Schizzo dimensionale
Carello

200 84 23

Dim. 54 mm x R 2"
A mm 58
Z mm 26
Peso (kg) 0.3
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

I Raccordi filettati femmia/dado e maschio dado, sono progettati per offrire un collegamento sicuro, duraturo e di alta precisione.Realizzato in ottone secondo le norme DIN 1705 e ISO 1338, questi raccordi garantiscono elevata resistenza meccanica e durata nel tempo.

Dati tecnici

Materiale: Bocchettone Bronzo, secondo DIN 1705, ISO 1338
Dadi: Ottone
Guarnizioni: Fibra (tipo KLINGERsil C-4400)

Downloads

Scheda tecnica

Raccordi
