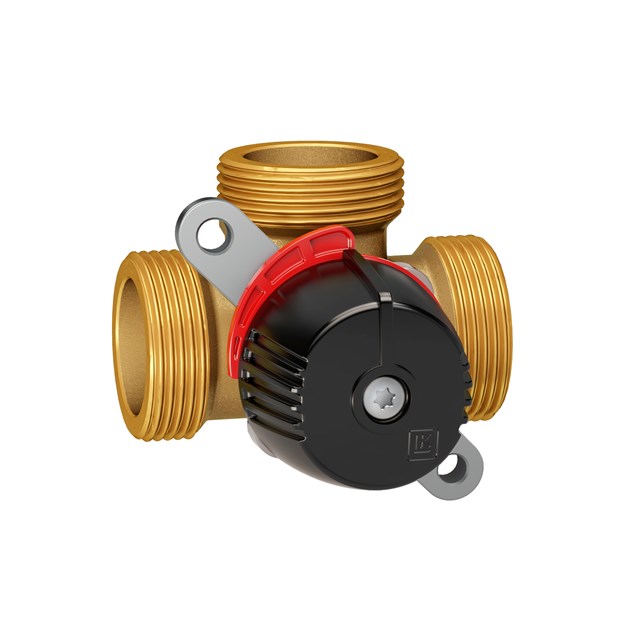

LK 840 ThermoMix® 2.0

LK 840 ThermoMix® 2.0

  • Perdite interne minime
  • Adatto per la motorizzazione
  • Ampia gamma di prodotti

LK 840 ThermoMix® 2.0 è una valvola a tre vie che può essere usata come valvola miscelatrice o come valvola deviatrice negli impianti di riscaldamento. La valvola può essere motorizzata e dotata di isolante. Pe...

Per saperne di più

LK 840 ThermoMix® 2.0

  • Articoli
  • Informazioni dettagliate
  • Downloads
  • Video
  • Accessori e ricambi

Articoli

LK 840 2.0 - Filettatura femmina

LK 840 2.0 - Filettatura femmina 9 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
181908 Rp ½" 0,6 70 35 69 18 29 81 0 0,5
181909 Rp ½" 1,0 70 35 69 18 29 81 0 0,5
181910 Rp ½" 1,6 70 35 69 18 29 81 0 0,5
181911 Rp ½" 2,5 70 35 69 18 29 81 0 0,5
181912 Rp ¾" 4,0 70 35 69 18 29 81 0 0,5
181913 Rp ¾" 6,3 70 35 69 18 29 81 0 0,5
181914 Rp 1" 6,3 70 35 69 20 29 83 0 0,5
181915 Rp 1" 10,0 70 35 69 20 29 83 0 0,5
181916 Rp 1¼" 16,0 84 42 77 24 32 90 0 0,8

181908

Dim. Rp ½"
Kvs m³/h 0,6
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,5

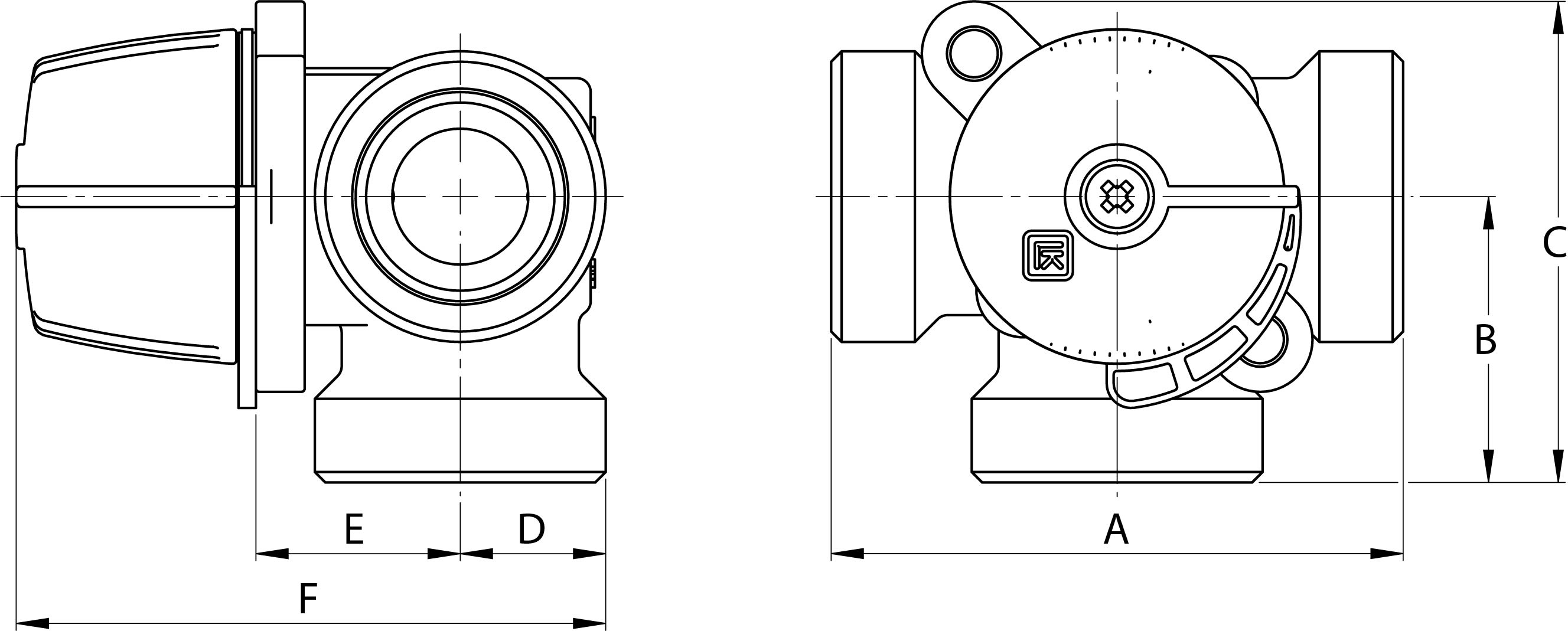

Schizzo dimensionale
Carello

181909

Dim. Rp ½"
Kvs m³/h 1,0
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181910

Dim. Rp ½"
Kvs m³/h 1,6
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181911

Dim. Rp ½"
Kvs m³/h 2,5
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181912

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181913

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181914

Dim. Rp 1"
Kvs m³/h 6,3
A mm 70
B mm 35
C mm 69
D mm 20
E mm 29
F mm 83
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181915

Dim. Rp 1"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 69
D mm 20
E mm 29
F mm 83
CO₂-EQ. (Kg) 0
Peso (kg) 0,5
Schizzo dimensionale
Carello

181916

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
CO₂-EQ. (Kg) 0
Peso (kg) 0,8
Schizzo dimensionale
Carello
LK 840 2.0 - Filettatura femmina

LK 840 2.0 - Filettatura femmina 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
181917 Rp 1½" 25,0 106 53 88 33 43 110 0 1,4
181918 Rp 2" 40,0 106 53 88 33 43 110 0 1,6

181917

Dim. Rp 1½"
Kvs m³/h 25,0
A mm 106
B mm 53
C mm 88
D mm 33
E mm 43
F mm 110
CO₂-EQ. (Kg) 0
Peso (kg) 1,4
Schizzo dimensionale
Carello

181918

Dim. Rp 2"
Kvs m³/h 40,0
A mm 106
B mm 53
C mm 88
D mm 33
E mm 43
F mm 110
CO₂-EQ. (Kg) 0
Peso (kg) 1,6
Schizzo dimensionale
Carello
LK 840 2.0 - Filettatura maschio

LK 840 2.0 - Filettatura maschio 5 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
181919 G ¾" 2,5 80 40 74 18 29 81 0 0,6
181920 G 1" 4,0 80 40 74 18 29 81 0 0,6
181921 G 1" 6,3 80 40 74 18 29 81 0 0,6
181922 G 1¼" 10,0 82 41 75 20 29 83 0 0,6
181923 G 1½" 16,0 84 42 77 24 32 90 0 0,8

181919

Dim. G ¾"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,6
Schizzo dimensionale
Carello

181920

Dim. G 1"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,6
Schizzo dimensionale
Carello

181921

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,6
Schizzo dimensionale
Carello

181922

Dim. G 1¼"
Kvs m³/h 10,0
A mm 82
B mm 41
C mm 75
D mm 20
E mm 29
F mm 83
CO₂-EQ. (Kg) 0
Peso (kg) 0,6
Schizzo dimensionale
Carello

181923

Dim. G 1½"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
CO₂-EQ. (Kg) 0
Peso (kg) 0,8
Schizzo dimensionale
Carello
LK 840 2.0 - Filettatura maschio

LK 840 2.0 - Filettatura maschio 3 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
181924 G 2" 25,0 124 62 97 33 43 110 0 1,4
181925 G 2" 32,0 124 62 97 33 43 110 0 1,4
181926 G 2" 45,0 124 62 97 33 43 110 0 1,4

181924

Dim. G 2"
Kvs m³/h 25,0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
CO₂-EQ. (Kg) 0
Peso (kg) 1,4
Schizzo dimensionale
Carello

181925

Dim. G 2"
Kvs m³/h 32,0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
CO₂-EQ. (Kg) 0
Peso (kg) 1,4
Schizzo dimensionale
Carello

181926

Dim. G 2"
Kvs m³/h 45,0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
CO₂-EQ. (Kg) 0
Peso (kg) 1,4
Schizzo dimensionale
Carello
LK 840 2.0 - Raccordi a compressione

LK 840 2.0 - Raccordi a compressione 1 artikel

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
181932 28 mm 6,3 120 60 94 18 29 81 0 0,7

181932

Dim. 28 mm
Kvs m³/h 6,3
A mm 120
B mm 60
C mm 94
D mm 18
E mm 29
F mm 81
CO₂-EQ. (Kg) 0
Peso (kg) 0,7
Schizzo dimensionale
Carello

Altre dimensioni su richiesta.

LK 840 Set - Filettatura femmina - LK 950 / LK 100 SmartComfort CT

LK 840 Set - Filettatura femmina - LK 950 / LK 100 SmartComfort CT 5 articoli

Codice Tipo Dim. Kvs m³/h A mm B mm C mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
182759 LK 950 (180759) Rp ¾" 6,3 143 80 93 0 1,0
182760 LK 950 (180759) Rp 1" 6,3 145 80 93 0 1,0
182761 LK 950 (180759) Rp 1" 10,0 145 80 93 0 1,0
182762 LK 100 (181242) Rp ¾" 6,3 149 84 97 0 1,0
182763 LK 100 (181242) Rp 1" 10,0 151 84 97 0 1,0

182759

Tipo LK 950 (180759)
Dim. Rp ¾"
Kvs m³/h 6,3
A mm 143
B mm 80
C mm 93
CO₂-EQ. (Kg) 0
Peso (kg) 1,0
Schizzo dimensionale
Carello

182760

Tipo LK 950 (180759)
Dim. Rp 1"
Kvs m³/h 6,3
A mm 145
B mm 80
C mm 93
CO₂-EQ. (Kg) 0
Peso (kg) 1,0
Schizzo dimensionale
Carello

182761

Tipo LK 950 (180759)
Dim. Rp 1"
Kvs m³/h 10,0
A mm 145
B mm 80
C mm 93
CO₂-EQ. (Kg) 0
Peso (kg) 1,0
Schizzo dimensionale
Carello

182762

Tipo LK 100 (181242)
Dim. Rp ¾"
Kvs m³/h 6,3
A mm 149
B mm 84
C mm 97
CO₂-EQ. (Kg) 0
Peso (kg) 1,0
Schizzo dimensionale
Carello

182763

Tipo LK 100 (181242)
Dim. Rp 1"
Kvs m³/h 10,0
A mm 151
B mm 84
C mm 97
CO₂-EQ. (Kg) 0
Peso (kg) 1,0
Schizzo dimensionale
Carello
LK 850 HG - Filettatura maschio / Dado girevole

LK 850 HG - Filettatura maschio / Dado girevole 1 artikel

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
182765 G 1" x G 1" x Rp 1" Dado girevole 6,3/10,0 78,5 44 88 25,4 28,6 88,1 0 0,7

182765

Dim. G 1" x G 1" x Rp 1" Dado girevole
Kvs m³/h 6,3/10,0
A mm 78,5
B mm 44
C mm 88
D mm 25,4
E mm 28,6
F mm 88,1
CO₂-EQ. (Kg) 0
Peso (kg) 0,7
Schizzo dimensionale
Carello
LK 840 HG - Filettatura maschio / Dado girevole

LK 840 HG - Filettatura maschio / Dado girevole 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm CO₂-EQ. (Kg) Peso (kg) Schizzo dimensionale Lista di articoli
182766 G 1½” x G 1¼” x Rp 1½” Dado girevole 6,3 41 63 104 25,6 28,8 89 0 0,7
182767 G 1½” x G 1¼” x Rp 1½” Dado girevole 10,0 41 63 104 25,6 28,8 89 0 0,7

182766

Dim. G 1½” x G 1¼” x Rp 1½” Dado girevole
Kvs m³/h 6,3
A mm 41
B mm 63
C mm 104
D mm 25,6
E mm 28,8
F mm 89
CO₂-EQ. (Kg) 0
Peso (kg) 0,7
Schizzo dimensionale
Carello

182767

Dim. G 1½” x G 1¼” x Rp 1½” Dado girevole
Kvs m³/h 10,0
A mm 41
B mm 63
C mm 104
D mm 25,6
E mm 28,8
F mm 89
CO₂-EQ. (Kg) 0
Peso (kg) 0,7
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 840 ThermoMix® 2.0 è una valvola a tre vie che può essere usata come valvola miscelatrice o come valvola deviatrice negli impianti di riscaldamento.
La valvola può essere motorizzata e dotata di isolante. Per maggiori informazioni, vedere la scheda prodotto degli isolanti.

Un design compatto e una presa a chiave ottagonale semplificano notevolmente l’installazione, soprattutto in spazi ridotti. La valvola può essere montata in qualsiasi posizione. LK 840 ThermoMix® 2.0 può essere adattata facilmente per montaggio a destra o a sinistra.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Angolo di rotazione: 90°/360°
Coppia manovra: < 1 Nm (DN15-32)*
< 2,1-2,3 Nm (DN40-50)*
Perdita interna: < 0,2% di Kvs a 100 kPa
Pressione massima di esercizio: 1,0 MPa (10 bar)
Differenza massima di pressione: 100 kPa (1 bar)
Temperatura di esercizio: Min. 5 °C/Max. 110 °C (120 °C di picco)
Temperatura ambiente: Min. 5 °C/Max. 60 °C
Filettatura standard: Rp - filettatura femmina, G - filettatura maschio
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Materiale, corpo valvola: Ottone EN 12165 CW617N
Materiale, coperchio interno: PPS Composito
Materiale, piastra esterna: Alluminio DN 15-32, Composito DN 40-50
Materiale, otturatore/asta: Ottone EN 12165 CW617N
Materiale, guarnizioni: EPDM
Guarnizione dell'asta: Due O-ring

* Doppia manovra se la valvola viene utilizzata in modo distributivo.

Applicazione

Schemi tecnici

Caratteristica della valvola

CAPACITÀ

Downloads

Scheda tecnica

LK 840 ThermoMix® 2.0

Manuale d'istruzioni

840 ThermoMix 2.0 - Instruction_248059

Manuale d'istruzioni

840 ThermoMix 2.0 DN 40_50 - Instruction_248060

Certificati/Omologazioni

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

Certificati/Omologazioni

CE Declaration of Conformity - LK 830, LK 831, LK 840, LK 841, LK 842

Accessori e ricambi

Codice Articolo Posizione
187187 Kit guarnizione 840/841 DN 15-20 1
187188 Kit guarnizione 840/841 DN 25 1
187197 Kit guarnizione 840/841 2.0, DN 32 1
187190 Kit di riparazione 840 DN 15-20 2
187191 Kit di riparazione 840 DN 25 2
187192 Kit di riparazione 840 DN 32 2
187189 Kit guarnizione 840/841 2.0, DN 40-50 3
187193 Kit di riparazione 840 DN 40-50 4
187107 Isolante, DN 15-20 5
187108 Isolante, DN 25-32 5

Video

LK 840 ThermoMix® 2.0 - Overview
LK 840 ThermoMix 2.0 & LK 950 Valve Actuator - Installation Guide
LK 840 ThermoMix® 2.0 & LK SmartComfort - Installation Guide
LK 840 2.0 - Mounting of the slide
LK 840 ThermoMix® 2.0 - Rotazione slitta
