LK 525 MultiZone 3R

Articoli
Informazioni dettagliate
Downloads
Accessori e ricambi

Articoli

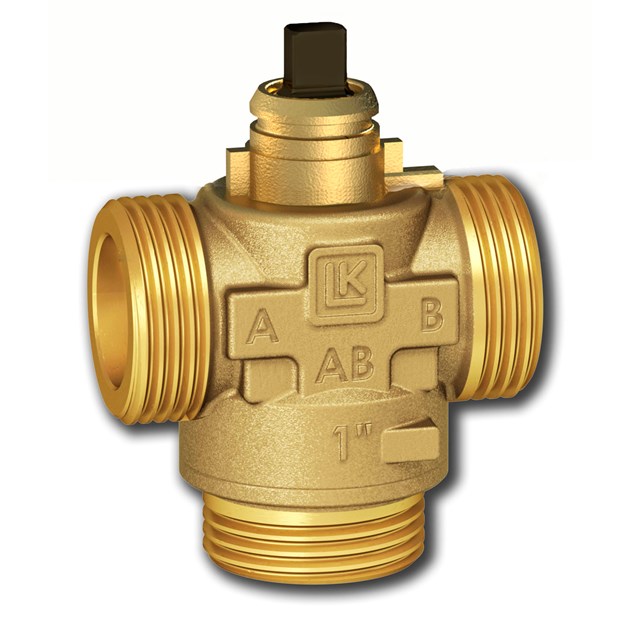

LK 525 3R - Filettatura maschio 1 artikel

Codice	Dim.	Kvs m³/h	Voltaggio	Tempo di manovra	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Peso (kg)	Schizzo dimensionale	Lista di articoli
066077	G 1"	8.0	230 VAC, 50 Hz	110 s	62	31	39	132	46	109	58	0.3

Dim.	G 1"
Kvs m³/h	8.0
Voltaggio	230 VAC, 50 Hz
Tempo di manovra	110 s
A mm	62
B mm	31
C mm	39
D mm	132
E mm	46
F mm	109
G mm	58
Peso (kg)	0.3

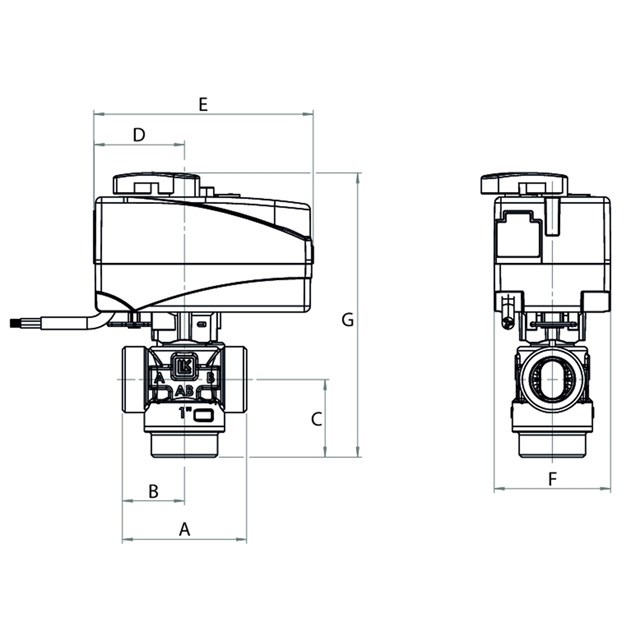

Schizzo dimensionale
Carello

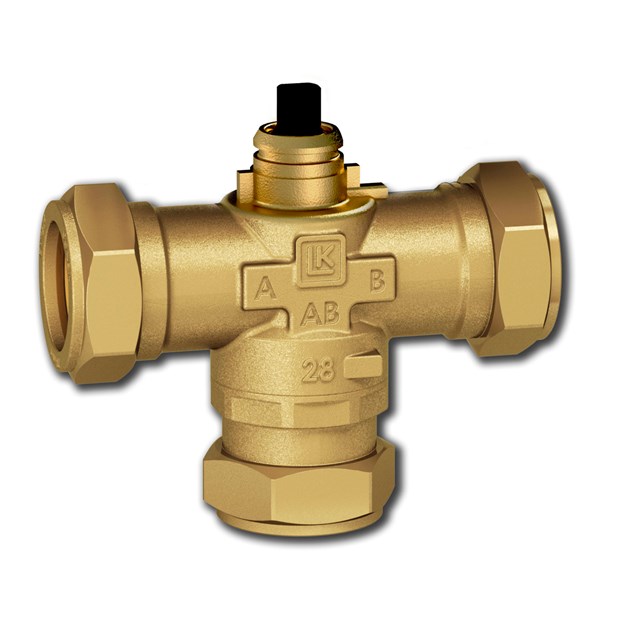

LK 525 3R - Raccordi a compressione 2 articoli

Codice	Dim.	Kvs m³/h	Voltaggio	Tempo di manovra	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Peso (kg)	Schizzo dimensionale	Lista di articoli
066079	22 mm	8.0	230 VAC, 50 Hz	110 s	110	55	54	45	110	58	154	0.4
066080	28 mm	8.0	230 VAC, 50 Hz	110 s	110	55	54	45	110	58	154	0.6

Dim.	22 mm
Kvs m³/h	8.0
Voltaggio	230 VAC, 50 Hz
Tempo di manovra	110 s
A mm	110
B mm	55
C mm	54
D mm	45
E mm	110
F mm	58
G mm	154
Peso (kg)	0.4

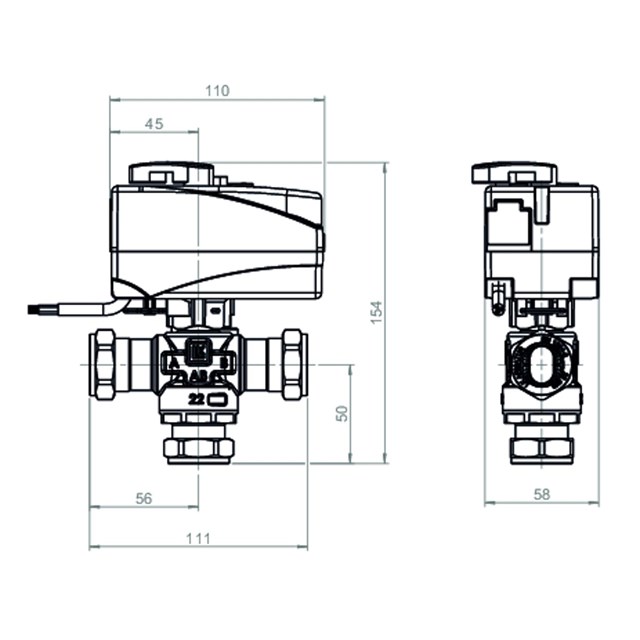

Schizzo dimensionale
Carello

Dim.	28 mm
Kvs m³/h	8.0
Voltaggio	230 VAC, 50 Hz
Tempo di manovra	110 s
A mm	110
B mm	55
C mm	54
D mm	45
E mm	110
F mm	58
G mm	154
Peso (kg)	0.6
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

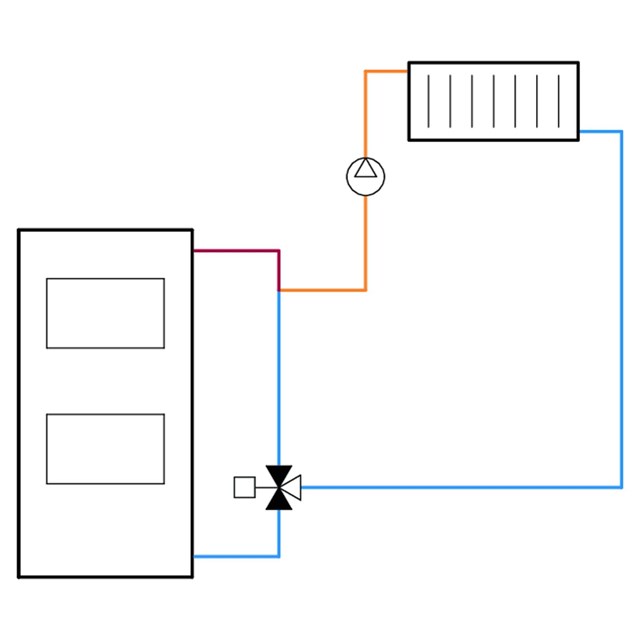

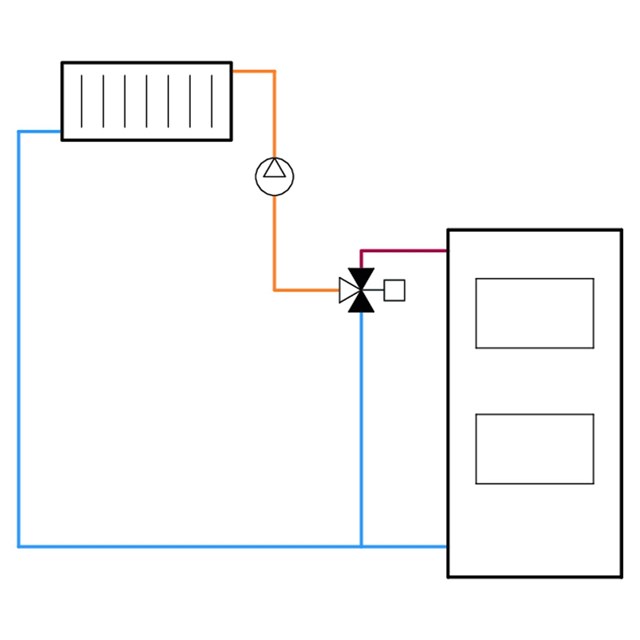

LK 525 MultiZone 3R è una valvola a tre vie regolatrice che può essere usata come valvola miscelatrice o come valvola deviatrice negli impianti di riscaldamento.

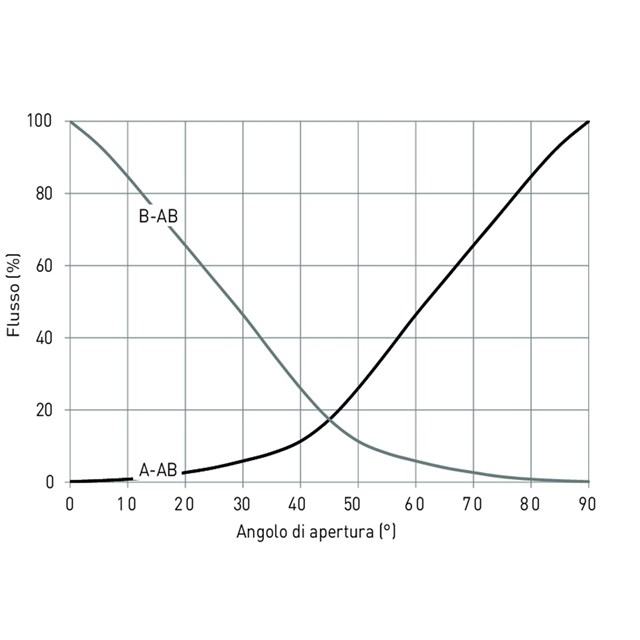

La valvola è progettata per limitare la perdita al di sotto dello 0,1% del valore Kvs a una portata di 100 kPa. Inoltre, prevede una funzione di ripartizione lineare che assicura una regolazione ottimale anche a bassa portata e capacità.

La valvola non può essere montata con il motore posto sotto il corpo della valvola. Fare attenzione al motore che può essere montato sulla valvola solo in una posizione.

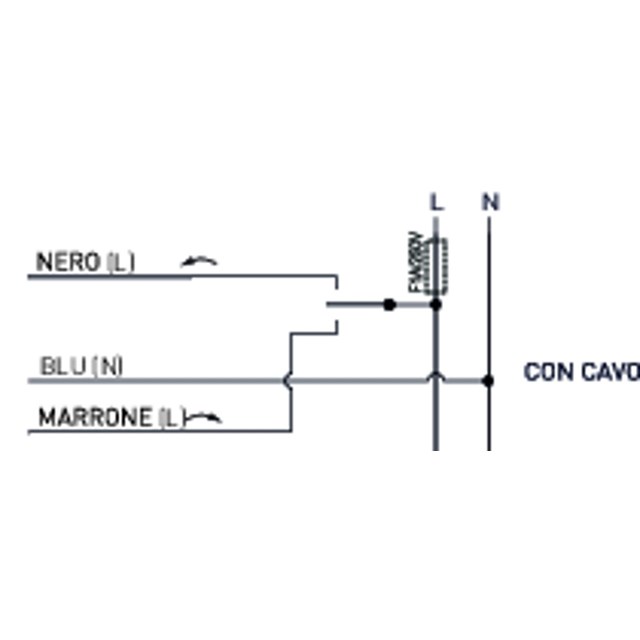

Il motore si muove in senso antiorario quando il conduttore nero è alimentato e in senso orario quando il conduttore marrone è alimentato.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Consumo:	5 VA
Angolo di rotazione:	90°
Tempo di manovra:	110s
Pressione massima di esercizio:	1,0 MPa (10 bar)
Temperatura di esercizio:	Min. 5 °C/Max. 80 °C (90 °C di picco)
Temperatura ambiente:	Min. 5 °C/Max. 55 °C
Sbloccaggio manuale:	Si
Filettatura standard:	G - filettatura maschio, ISO 228/1
Grado protezione:	IP 44
Grado di protezione:	II
Fluidi:	Acqua. Miscela Acqua - Glicole max. 50% Acqua - Etanolo max. 30%
Collegamento elettrico:	Cavo fisso
Segnale di comando:	SPDT 3 poli
Colori dei conduttori:	Blu, marrone, nero
Guaina:	PVC
Materiale, corpo valvola:	Ottone EN 12165 CW617N
Materiale, piastra esterna:	Ottone EN 12164 CW614N
Materiale, otturatore/asta:	PPS Composito
Approvazione:	CE (Attuatore)
