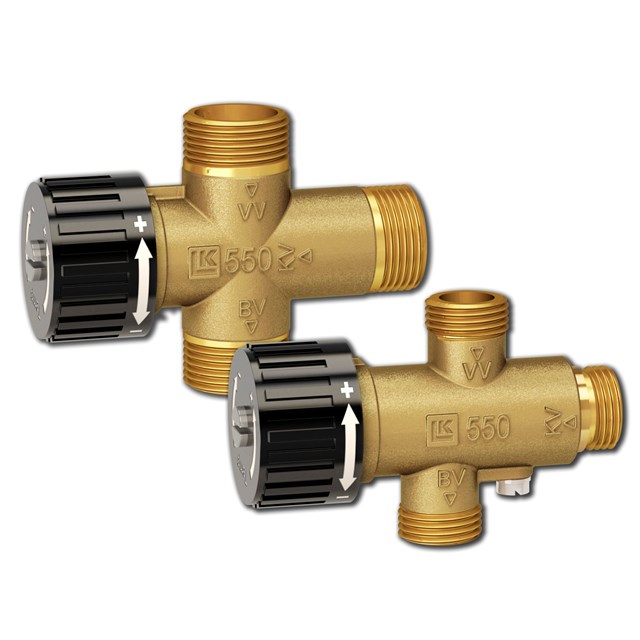

LK 550 AquaMix

LK 550 AquaMix

  • Regolamento termico
  • Ottone DZR

LK 550 AquaMix è una valvola miscelatrice per impianti per acqua sanitaria con elemento termostatico per regolare la tempera­tura dell’acqua miscelata. L’installazione della ­valvola di ritegno sulla connession...

LK 550 AquaMix

Articoli

LK 550 - Filettatura maschio

LK 550 - Filettatura maschio 3 articoli

Codice Dim. Kvs m³/h Peso (kg) Lista di articoli
090206 G ½" 1,2 0,3
090063 G ¾" 2,2 0,4
090528 G 1" 2,2 0,5

090206

Dim. G ½"
Kvs m³/h 1,2
Peso (kg) 0,3
Carello

090063

Dim. G ¾"
Kvs m³/h 2,2
Peso (kg) 0,4
Carello

090528

Dim. G 1"
Kvs m³/h 2,2
Peso (kg) 0,5
Carello

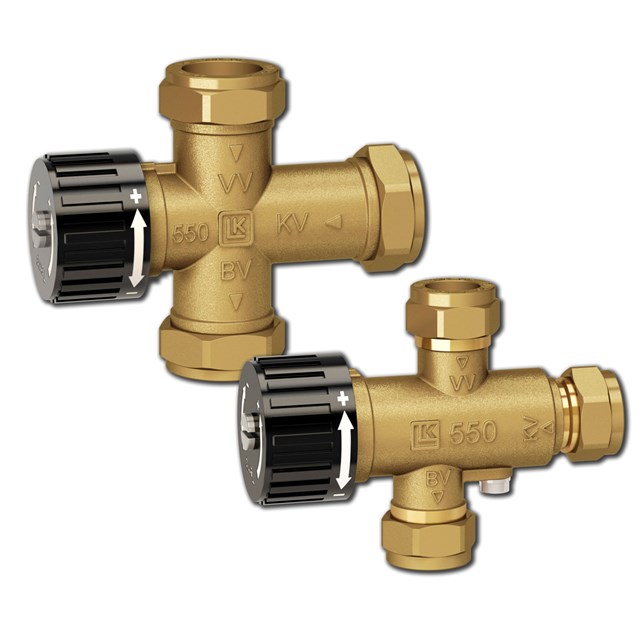

LK 550 - Raccordi a compressione

LK 550 - Raccordi a compressione 2 articoli

Codice Dim. Kvs m³/h Peso (kg) Lista di articoli
090200 15 mm 1,2 0,3
090205 22 mm 2,2 0,4

090200

Dim. 15 mm
Kvs m³/h 1,2
Peso (kg) 0,3
Carello

090205

Dim. 22 mm
Kvs m³/h 2,2
Peso (kg) 0,4
Carello

Informazioni dettagliate

Descrizione

LK 550 AquaMix è una valvola miscelatrice per impianti per acqua sanitaria con elemento termostatico per regolare la tempera­tura dell’acqua miscelata. L’installazione della ­valvola di ritegno sulla connessione dell’acqua fredda ­impedisce il ricircolo naturale - vedi elenco accessori. Le valvole con connessioni G ½” e con raccordi a com­pressione 15 mm sono fornite complete di vite di areazione per facilitare lo svuotamento del bollitore.

La freccia sul corpo valvola indica la direzione del flusso.
KV = acqua fredda in entrata
VV = acqua calda in entrata
BV = acqua calda miscelata in uscita

Per il montaggio ad una connessione con filettatura maschio, usare il adattatore LK 373 - vedi elenco accessori.

Nel caso di montaggio su una caldaia o su un serbatoio di accumulo, l’installazione deve essere eseguita interponendo un tubo distanziale; si dovrà inoltre proteggere la valvola dal calore radiante.

La manopola della valvola viene usata per impostare la temperatura desiderata dell’acqua calda miscelata, da 38 °C a 65 °C. La temperatura massima può essere tarata come segue:

Aumentare la temperatura massima:
Ruotare la manopola in senso antiorario fino a (+). Svitare la vite e sollevare leggermente la manopola. Ruotare la manopola in senso orario fino a (-) senza che sia innestata sull’asta. Le regolazioni avvengono a scatti minimi. ¼ di giro corrisponde a circa 7 °C. Rimontare la manopola e controllare che si innesti. Serrare la vite e quindi ruotare la manopola fino al massimo (+). La rotazione massima per aumentare la temperatura corrisponde a ½ giro.

Ridurre la temperatura massima:
Procedere come sopra ma al contrario. Ruotare la manopola in senso orario fino a (-), sollevarla e ruotarla in senso antiorario fino a (+).

Dati tecnici

Pressione massima di esercizio: 1,0 MPa (10 bar)
Temperatura di esercizio: Min. 5 °C/Max. 90 °C
Temperatura dell'acqua miscelata: Min. 38 °C/Max. 65 °C
Filettatura standard: G - filettatura maschio
Materiale, corpo valvola: Ottone DZR EN 12165 CW625N
Materiale, guarnizioni: EPDM

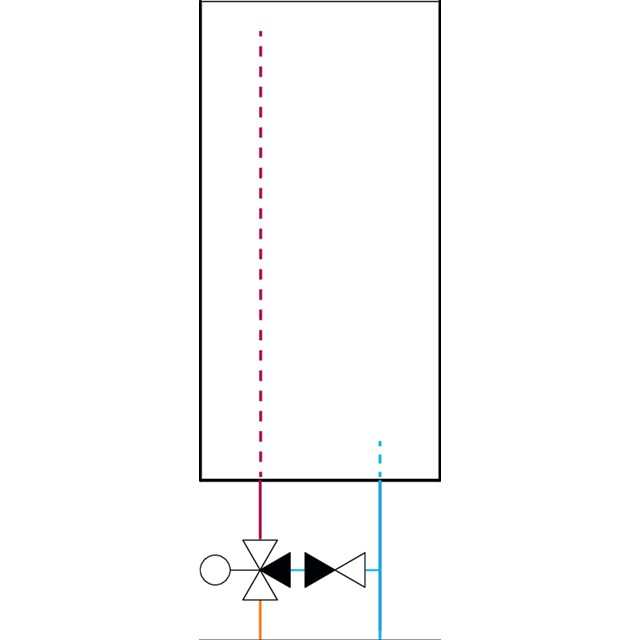

Applicazione

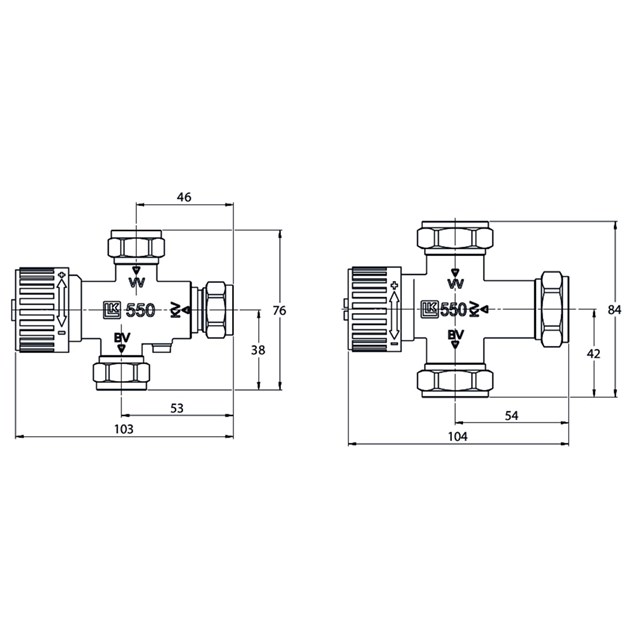

Schemi tecnici

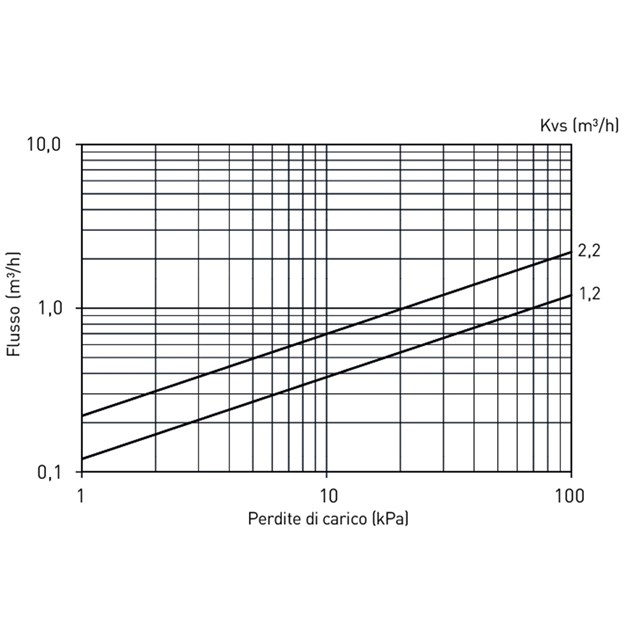

Capacità

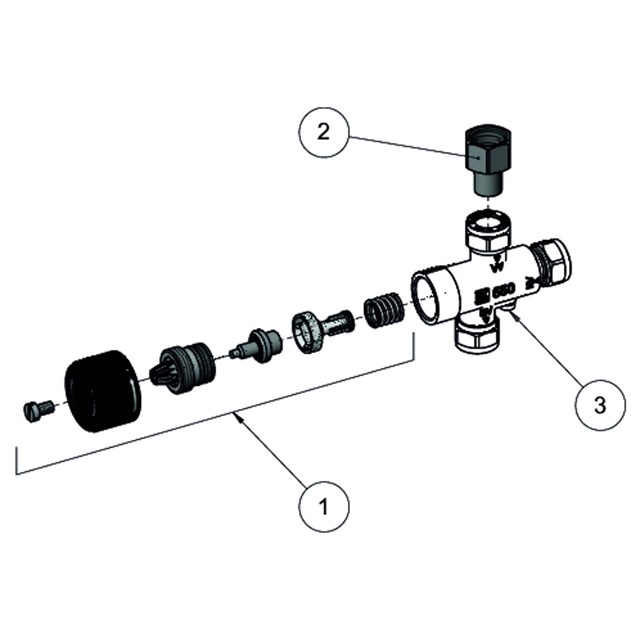

Accessori e ricambi

Codice Articolo Posizione
055008 Valvola di ritegno NN ½" 0
092103 Valvola di ritegno a cartuccia 22 mm 0
055009 Valvola di ritegno NN ¾" 0
092105 Valvola di ritegno a cartuccia 15 mm 0
4920723 LK 683 Kit di ricambio 1
1898055 LK 373 22 x G ¾" Adattatore 2
052002 LK 373 Adattore 15 x G ½" 2
187224 Vite di aerazione 3
