LK 522 FilterBall Magnet

LK 522 FilterBall Magnet

  • DZR Ottone
  • Facile da pulire il filtro
  • Magnete al neodimio, 12.000 gs

LK 522 FilterBall Magnet è una valvola a sfera filtrante con magnete integrato per la raccolta di magnetite, per impianti di riscaldamento, refrigerazione e acqua sanitaria. Il filtro e il magnete sono facili ...

LK 522 FilterBall Magnet

Articoli

LK 522 Magnet - Filettatura femmina

LK 522 Magnet - Filettatura femmina 5 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182274 Rp ¾" 5,0 60 55 87 117 51 Dimensione, filtro: 0,7 mm 0,3
182275 Rp 1" 10,0 71 60 107 142 61 Dimensione, filtro: 0,7 mm 0,5
182276 Rp 1¼" 17,0 84 65 107 149 75 Dimensione, filtro: 0,7 mm 0,9
182277 Rp 1½" 31,0 93 80 143 189 88 Dimensione, filtro: 0,7 mm 1,3
182278 Rp 2" 43,0 119 90 143 203 105 Dimensione, filtro: 0,7 mm 2,1

182274

Dim. Rp ¾"
Kvs m³/h 5,0
A mm 60
B mm 55
C mm 87
D mm 117
E mm 51
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0,3
Schizzo dimensionale
Carello

182275

Dim. Rp 1"
Kvs m³/h 10,0
A mm 71
B mm 60
C mm 107
D mm 142
E mm 61
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0,5
Schizzo dimensionale
Carello

182276

Dim. Rp 1¼"
Kvs m³/h 17,0
A mm 84
B mm 65
C mm 107
D mm 149
E mm 75
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0,9
Schizzo dimensionale
Carello

182277

Dim. Rp 1½"
Kvs m³/h 31,0
A mm 93
B mm 80
C mm 143
D mm 189
E mm 88
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 1,3
Schizzo dimensionale
Carello

182278

Dim. Rp 2"
Kvs m³/h 43,0
A mm 119
B mm 90
C mm 143
D mm 203
E mm 105
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 2,1
Schizzo dimensionale
Carello

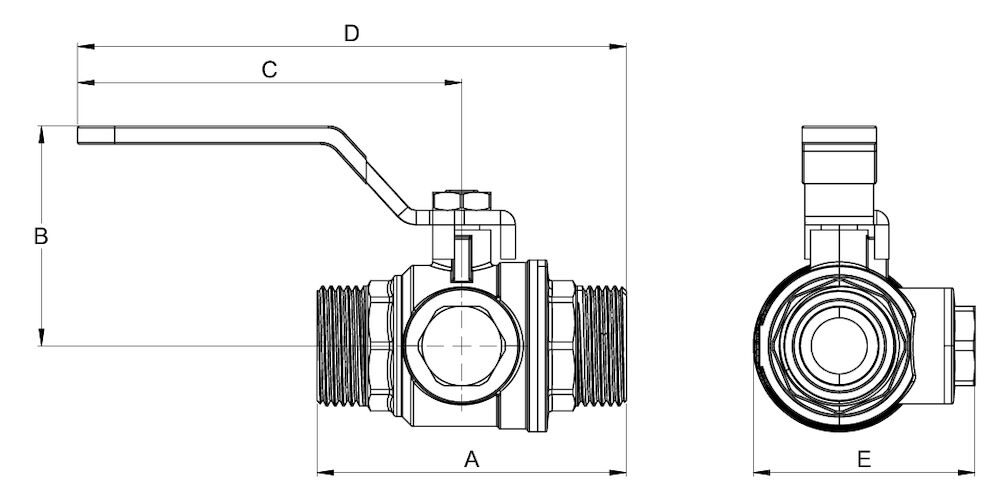

LK 522 Magnet - Filettatura maschio

LK 522 Magnet - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm E mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182436 G ¾" 4,5 74 55 87 126 51 Dimensione, filtro: 0,7 mm 0,4
182437 G 1" 9,0 85,5 60 107 153 61 Dimensione, filtro: 0,7 mm 0,6

182436

Dim. G ¾"
Kvs m³/h 4,5
A mm 74
B mm 55
C mm 87
D mm 126
E mm 51
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0,4
Schizzo dimensionale
Carello

182437

Dim. G 1"
Kvs m³/h 9,0
A mm 85,5
B mm 60
C mm 107
D mm 153
E mm 61
Commento Dimensione, filtro: 0,7 mm
Peso (kg) 0,6
Schizzo dimensionale
Carello
LK 522 Magnet, senza maniglia - Filettatura femmina

LK 522 Magnet, senza maniglia - Filettatura femmina 5 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182342 Rp ¾" 4,5 60 42 30 51 Dimensione, filtro: 0,5 mm 0,3
182343 Rp 1" 9,0 71 46 36 61 Dimensione, filtro: 0,5 mm 0,5
182344 Rp 1¼" 16,0 84 54 42 75 Dimensione, filtro: 0,5 mm 0,9
182345 Rp 1½" 19,0 93 61 47 88 Dimensione, filtro: 0,5 mm 1,3
182346 Rp 2" 21,0 119 69 60 105 Dimensione, filtro: 0,5 mm 2,1

182342

Dim. Rp ¾"
Kvs m³/h 4,5
A mm 60
B mm 42
C mm 30
D mm 51
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0,3
Schizzo dimensionale
Carello

182343

Dim. Rp 1"
Kvs m³/h 9,0
A mm 71
B mm 46
C mm 36
D mm 61
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0,5
Schizzo dimensionale
Carello

182344

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 54
C mm 42
D mm 75
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0,9
Schizzo dimensionale
Carello

182345

Dim. Rp 1½"
Kvs m³/h 19,0
A mm 93
B mm 61
C mm 47
D mm 88
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 1,3
Schizzo dimensionale
Carello

182346

Dim. Rp 2"
Kvs m³/h 21,0
A mm 119
B mm 69
C mm 60
D mm 105
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 2,1
Schizzo dimensionale
Carello
LK 522 Magnet, senza maniglia - Filettatura maschio

LK 522 Magnet, senza maniglia - Filettatura maschio 2 articoli

Codice Dim. Kvs m³/h A mm B mm C mm D mm Commento Peso (kg) Schizzo dimensionale Lista di articoli
182438 G ¾" 4,5 74 42 39 61 Dimensione, filtro: 0,5 mm 0,4
182439 G 1" 9,0 85,5 46 45,5 61 Dimensione, filtro: 0,5 mm 0,6

182438

Dim. G ¾"
Kvs m³/h 4,5
A mm 74
B mm 42
C mm 39
D mm 61
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0,4
Schizzo dimensionale
Carello

182439

Dim. G 1"
Kvs m³/h 9,0
A mm 85,5
B mm 46
C mm 45,5
D mm 61
Commento Dimensione, filtro: 0,5 mm
Peso (kg) 0,6
Schizzo dimensionale
Carello

Informazioni dettagliate

Descrizione

LK 522 FilterBall Magnet è una valvola a sfera filtrante con magnete integrato per la raccolta di magnetite, per impianti di riscaldamento, refrigerazione e acqua sanitaria.

Il filtro e il magnete sono facili da pulire. È sufficiente chiudere la valvola a sfera, svitare il coperchio ed estrarre il filtro e il magnete.

La valvola non richiede manutenzione, ma si raccomanda un controllo periodico dell’installazione.

Dati tecnici

Pressione massima di esercizio: 1,6 MPa (16 bar)
Temperatura di esercizio: Min. -20 °C/Max. 120 °C
Dimensione, filtro: 0,7 mm / 0,5 mm
Filettatura standard: ISO 228/1
Fluidi 1: Acqua. Miscela Acqua - Glicole max. 50%
Materiale, corpo valvola: Ottone DZR EN 12165 CW625N
Materiale, filtro: Acciaio Inossidabile
Materiale, guarnizioni: PTFE
Materiale, guarnizione del coperchio: EPDM
Materiale, magnete: Neodimio
Altri dati: Magnete Neodimio
Guarnizione dell'asta: Due O-ring, EPDM

Applicazione

Schemi tecnici

Capacità - 0,7 mm

Capacità - 0,5 mm

Accessori e ricambi

Codice Articolo Posizione
095355 522 ¾" Magnete, anello di bloccaggio 1
095356 522 1" Magnete, anello di bloccaggio 1
095357 522 1¼" Magnete, anello di bloccaggio 1
095358 522 1½" Magnete, anello di bloccaggio 1
095359 522 2" Magnete, anello di bloccaggio 1
095414 Filtro ¾", Dimensione: 0,7 mm 2
095415 Filtro 1", Dimensione: 0,7 mm 2
095417 Filtro 1½", Dimensione: 0,7 mm 2
095416 Filtro 1¼", Dimensione: 0,7 mm 2
095418 Filtro 2", Dimensione: 0,7 mm 2
095419 Filtro ¾", Dimensione: 0,5 mm 2
095421 Filtro 1¼”, Dimensione: 0,5 mm 2
095420 Filtro 1", Dimensione: 0,5 mm 2
095422 Filtro 1½", Dimensione: 0,5 mm 2
095423 Filtro 2", Dimensione: 0,5 mm 2
095437 Piastra & O-ring ¾" 3
095438 Piastra & O-ring 1" 3
095439 Piastra & O-ring 1¼" 3
095440 Piastra & O-ring 1½" 3
095441 Piastra & O-ring 2" 3
